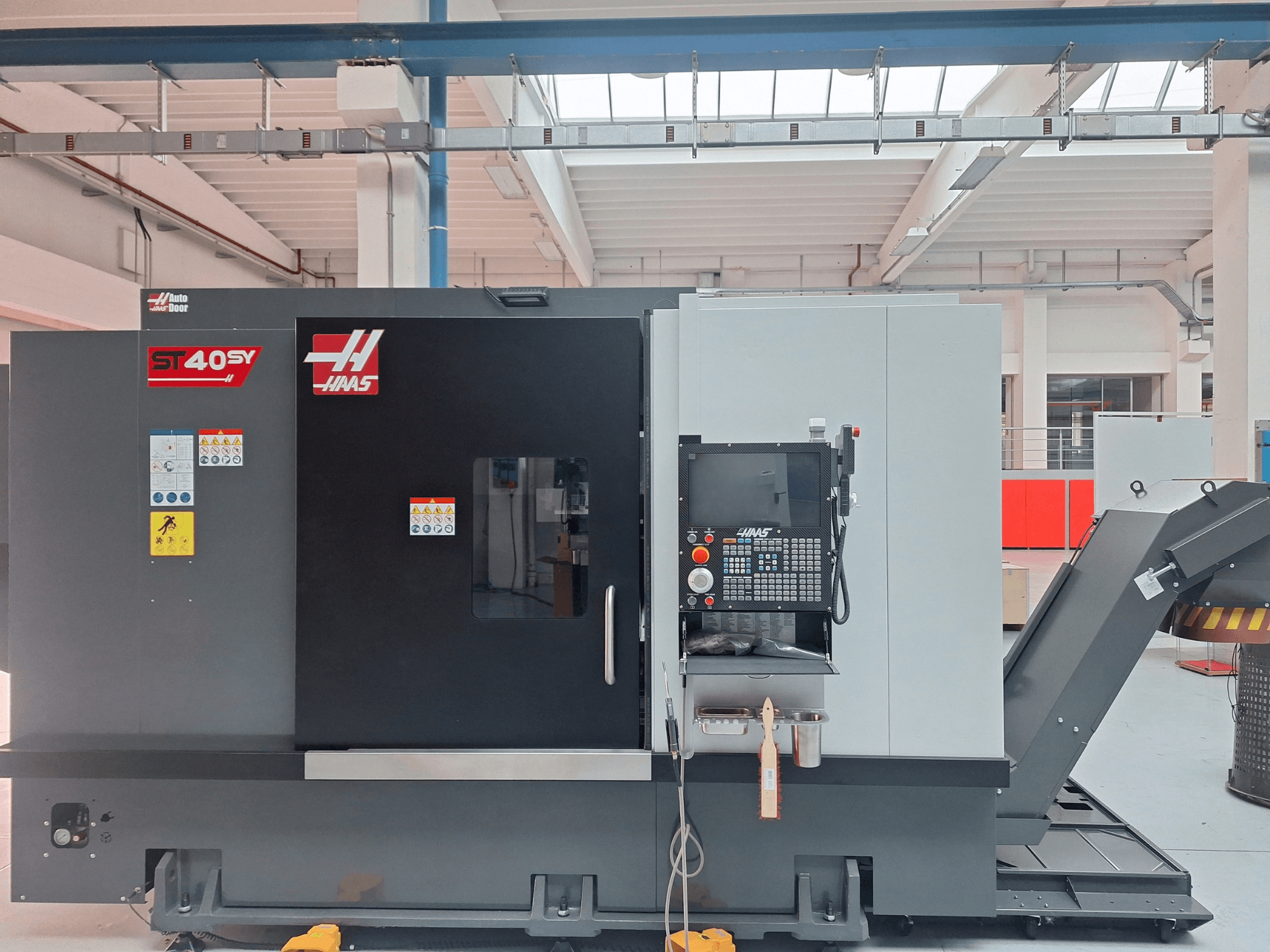

HAAS - ST-40SYIT-TUR-HAA-2025-00001

• Pracovní doba: 0

• Stroj v showroomu

• Velikost upínacího sklíčidla: 15,0 palců / 381 mm

• Max. průměr obrobku: 35,5 palců / 902 mm

• Max. průměr řezání (s revolverovou hlavou BMT75): 27,50 in / 699 mm

• Max. délka řezu: 28,0 in / 711 mm

• Kapacita tyče: 4,00 palce / 102 mm

• Rychlost posuvu po ose X: 472 ipm / 12,0 m/min

• Rychlý posuv po ose Y: 472 ipm / 12,0 m/min

• Rychlý posuv po ose Z: 710 ipm / 18,0 m/min

• Maximální tah v ose X: 5500 lbf / 24 465 N

• Max. tah v ose Y: 2300 lbf / 10 231 N

• Maximální tah v ose Z: 9000 lbf / 40 034 N

• Hrot vřetena: A2-8

• Pohon: dvourychlostní převodovka

• Max. točivý moment vřetena: 1400,0 ft-lbf při 150 ot./min / 1898,0 Nm při 150 ot./min

• Vnitřní průměr vřetena: 4,62 in / 117,3 mm

• Pohonné ústrojí v provedení XP: dvoustupňová převodovka

• Maximální výkon u varianty XP: 55,0 hp / 41,0 kW

• Maximální otáčky u varianty XP: 2400 ot./min

• Maximální točivý moment volitelné výbavy XP: 2100,0 ft-lbf při 150 ot./min / 2847,0 Nm při 150 ot./min

• Maximální výkon osy C hlavního vřetena: 5,0 hp / 3,7 kW

• Maximální rychlost osy C hlavního vřetena: 49 ot./min

• Polohování osy C hlavního vřetena: ± 0,01 °

• Průměr brzdy osy C hlavního vřetena: 21,5 in / 546 mm

• Držící moment brzdy osy C hlavního vřetena: 450 ft-lbf / 610 Nm

• Kónus koníku: MT5

• Zdvih koníku: 26,0 in / 660 mm

• Maximální tlak koníku (Acme): 3 000 lbf / 13 345 N

• Minimální tlak koníku (Acme): 200 lbf / 890 N

• Počet nástrojů v revolverové hlavě: 12 pozic

• Doba indexace revolverové hlavy (jeden nástroj): 2 s

• Nástroje v revolverové hlavě: BMT75

• Maximální otáčky poháněného nástroje: 4 000 ot./min

• Nástroj pro poháněné nástroje: BMT75

• Kapacita chladicí kapaliny: 95 gal / 360 L

• Požadavky na stlačený vzduch: 4 scfm při 100 psi / 113,0 l/min při 6,9 bar

• Vestavěná vzduchová hadice: 3/8 in

• Minimální tlak vzduchu: 80 psi / 5,5 bar

• Vstupní střídavé napětí (3 fáze) – nízké: 220 VAC

• Proud při plném zatížení (3 fáze) – nízký: 70 A (standard) / 105 A (volitelná výbava XP)

• Vstupní střídavé napětí (3 fáze) – vysoké: 440 VAC

• Proud při plném zatížení (3fázový) – vysoký: 35 A (standard) / 53 A (volitelná výbava XP)

• Rozměry palety pro domácí trh: 217,0 in x 95,0 in x 116,0 in / 551 cm x 241 cm x 295 cm

• Rozměry exportní bedny: 217,0 palců x 95,5 palců x 120,5 palců / 551 cm x 243 cm x 306 cm

• Hmotnost exportní bedny: 22 141 lb / 10 043,0 kg

Doplňkové vybavení

• Dopravník třísek

• Dálková ruční páka / ovládací panel CNC

• Funkce automatického otevírání dveří

• Držáky poháněných nástrojů Eppinger Preci-Flex

• Tříčelisťové upínací sklíčidlo Samchully

• Nastavovač nástrojů / dotyková sonda

• Hadice pro chladicí kapalinu / ofuk vzduch
