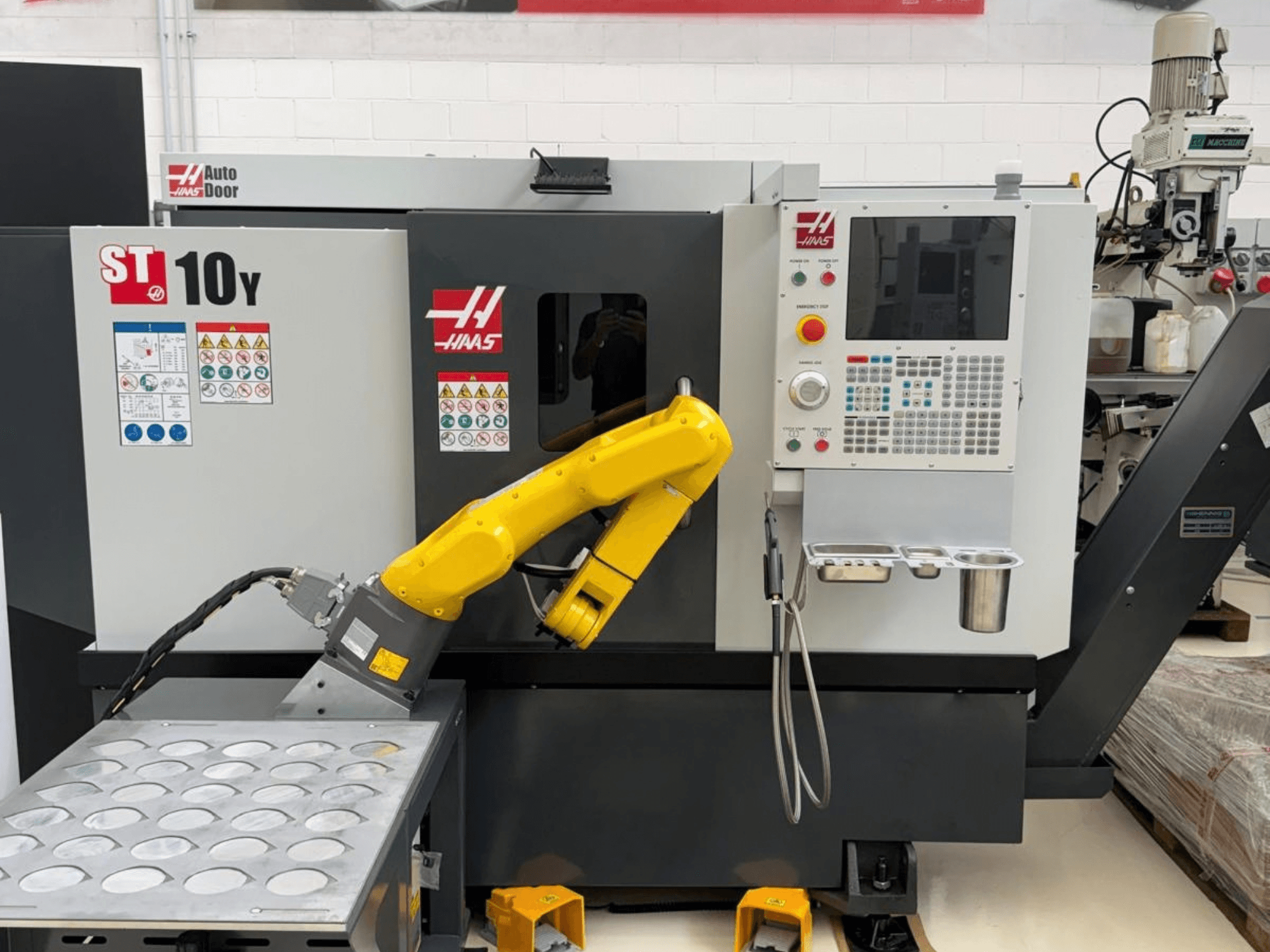

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Pracovní doba: 0

• Stroj v showroomu

• Velikost upínacího sklíčidla: 6,5 palce / 165 mm

• Max. průměr obrobku: 16,5 palců / 419 mm

• Max. průměr řezání: 11,00 palců / 279 mm (s revolverovou hlavou BMT45)

• Max. délka řezu: 16,0 in / 406 mm

• Kapacita tyče: 1,75 palce / 44 mm

• Rychlý posuv v ose X: 472 ipm / 12,0 m/min

• Rychlý posuv v ose Y: 472 ipm / 12,0 m/min

• Rychlý posuv v ose Z: 1200 ipm / 30,5 m/min

• Max. tah v ose X: 2400 lbf / 10 676 N

• Max. tah v ose Y: 2300 lbf / 10 231 N

• Maximální tah v ose Z: 3700 lbf / 16 458 N

• Hrot vřetena: A2-5

• Max. točivý moment vřetena: 75,0 ft-lbf při 1300 ot./min / 102,0 Nm při 1300 ot./min

• Vnitřní průměr tažné trubky: 1,81 in / 46 mm

• Vnitřní průměr vřetena: 2,31 in / 58,7 mm

• Maximální rychlost osy C hlavního vřetena: 60 ot./min

• Polohování osy C hlavního vřetena: ± 0,02°

• Velikost upínacího sklíčidla pomocného vřetena: 5,3 in / 135 mm

• Maximální otáčky pomocného vřetena: 6000 ot./min

• Kónus koníku: MT3

• Hydraulický zdvih upínacího pouzdra koníku: 3,8 in / 95 mm

• Počet pozic revolverové hlavy: 12 pozic (BMT45)

• Maximální otáčky poháněného nástroje: 4000 ot./min

• Objem chladicí kapaliny: 30 gal / 114 L

• Požadovaný přívod vzduchu: 4 scfm při 100 psi / 113,0 l/min při 6,9 bar

• Přepravní hmotnost: 7900 lb / 3584,0 kg

Doplňkové vybavení

• Maximální nosnost robotického ramene: 15,4 lb / 7 kg

• Dosah robotického balíčku: 35,9 in / 911 mm

• Opakovatelnost robotického systému: 0,0004 palce / 0,010 mm

• Maximální hmotnost dílu pro robot s jedním chapadlem: 7,9 lb / 3,6 kg

• Maximální hmotnost dílu pro dvojitý chapadlo robota: 5,0 lb / 2,3 kg na jedno chapadlo
