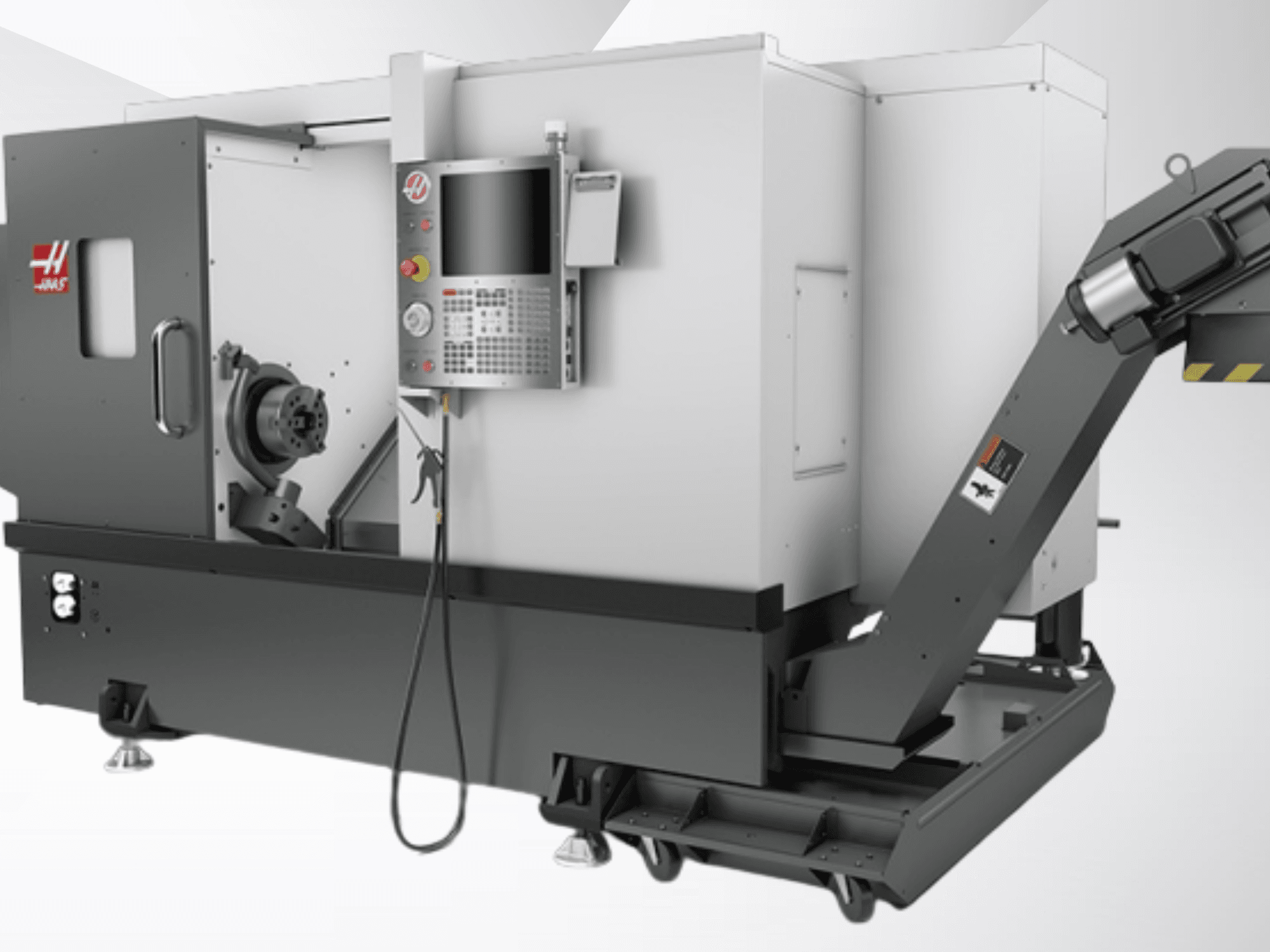

HAAS - ST-20ES-TUR-HAA-2022-00002

• Velikost upínacího pouzdra: 8,3 palce / 210 mm

• Max. poloměr otáčení obrobku: 21,0 in / 533 mm

• Max. průměr řezu (revolverová hlava BOT): 13,00 palců / 330 mm

• Max. průměr řezání (revolverová hlava BMT65): 11,75 palců / 298 mm

• Max. délka řezu: 22,5 in / 572 mm

• Kapacita tyče: 2,50 palce / 64 mm

• Rychlost posuvu po ose X: 945 ipm / 24,0 m/min

• Rychlost posuvu v ose Z: 945 ipm / 24,0 m/min

• Maximální tah v ose X: 4 100 lbf / 18 238 N

• Maximální tah v ose Z: 5 100 lbf / 22 686 N

• Hrot vřetena: A2-6

• Systém pohonu vřetena: Přímý pohon, řemenový převod

• Maximální točivý moment vřetena: 150,0 ft-lbf při 500 ot./min / 203,0 Nm při 500 ot./min

• Vrtání vřetena: 3,50 in / 88,9 mm

• Pozice revolverové hlavy: 12 pozic (VDI 40)

• Zadní vůle vyvrtávací tyče: 4,00 in / 102,0 mm

• Objem nádrže na chladicí kapalinu: 55 gal / 208 L

• Čerpadlo chladicí kapaliny: 1 HP / 0,75 kW s proměnným průtokem (45 l/min při 2 barech)

• Spotřeba vzduchu: 4 scfm při 100 psi / 113 l/min při 6,9 bar

• Minimální tlak vzduchu: 80 psi / 5,5 bar

• Velikost vzduchového potrubí / spojky: 3/8 in

• Nízkonapěťová elektrická síť: 220 VAC (3 fáze), 40 A při plném zatížení

• Vysokonapěťové napájení: 440 VAC (3 fáze), 20 A při plném zatížení (včetně interního neizolovaného transformátoru 380–480 V)

• Přepravní rozměry: 143 in x 90 in x 92 in / 362 cm x 229 cm x 234 cm

• Řídicí systém: Haas NextGen Control s dotykovým rozhraním, 1 GB paměti, Ethernet, Wi-Fi, dálkové monitorování HaasConnect a Haas Drop

• Součástí stroje jsou následující funkce a volitelné vybavení: automatické přednastavení nástrojů; programovatelná hydraulická koník (MT4); tuhé závitování; displej M130; funkce Safe Run; modul detekce výpadku napájení; systém vizuálního programování obrobků

Doplňkové vybavení

• Pásový dopravník třísek

• Sada filtračního síta na třísky (200 mikronů)
