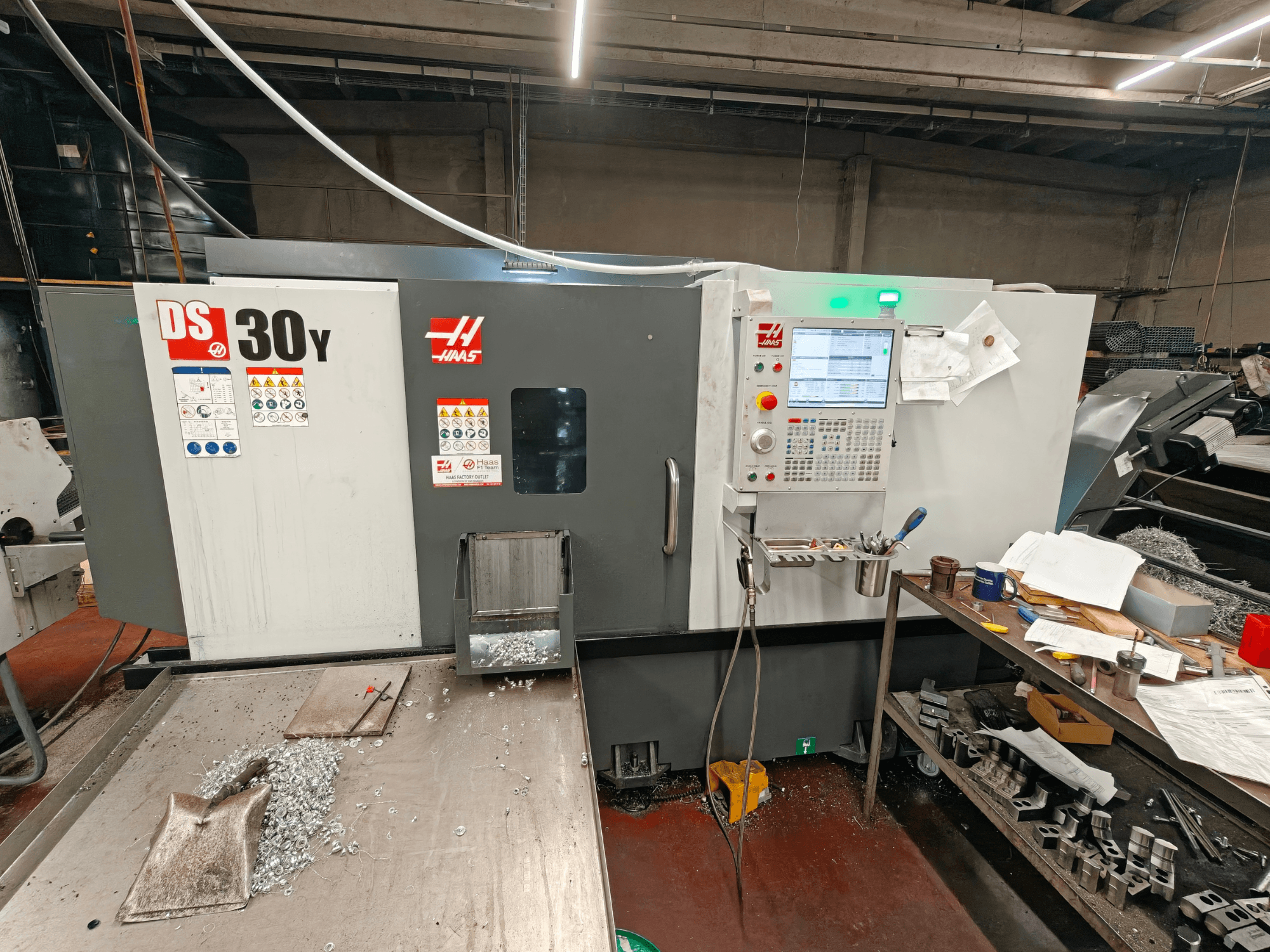

HAAS - DS30YBE-TUR-HAA-2023-00001

• Kapacity (S.A.E. / metrické)

  • Velikost sklíčidla: 10,0 in (254 mm)

  • Max. průměr obrobku: 21,0 in (533 mm)

  • Max. průměr řezání (s revolverovou hlavou BMT65): 13,75 in (349 mm)

  • Max. délka řezání (záleží na upínání obrobku): 32,5 in (826 mm)

  • Kapacita tyčí: 3,00 in (76 mm)

  • Vzdálenost mezi hroty: 32,5 in (826 mm)

• Rychlosti posuvu (S.A.E. / metrické)

  • Rychlý posuv na ose X: 472 ipm (12,0 m/min)

  • Rychlopohyb po ose Y: 472 ipm (12,0 m/min)

  • Rychlý posuv po ose Z: 945 ipm (24,0 m/min)

• Motory os (S.A.E / metrické)

  • Maximální tah v ose X: 4100 lbf (18 238 N)

  • Max. tah v ose Y: 2300 lbf (10 231 N)

  • Max. tah v ose Z: 5100 lbf (22 686 N)

• Hlavní vřeteno (S.A.E / metrické)

  • Hrot vřetena: A2-6

  • Pohon: přímý, řemenový

  • Max. točivý moment: 275,0 ft-lbf při 500 ot./min (373,0 Nm při 500 ot./min)

  • Vnitřní průměr tažné trubky: ø 3,0 in (76 mm)

  • Vrtání vřetena: ø 3,50 in (88,9 mm)

• Osa C hlavního vřetena (S.A.E / metrická)

  • Maximální otáčky: 60 ot./min

  • Maximální výkon: 5,0 hp (3,7 kW)

  • Polohování (±): 0,01°

  • Průměr brzdy: 13,9 in (353 mm)

  • Držící moment brzdy: 250 ft-lbf (339 Nm)

  • Typ řízení: Interpolovaný pohyb a polohování

• Sekundární vřeteno (S.A.E / metrické)

  • Velikost sklíčidla: 8,3 in (210 mm)

  • Hrot vřetena: A2-5

  • Pohon: Přímý, řemenový

  • Maximální výkon: 15,0 hp (11,2 kW)

  • Maximální otáčky: 4000 ot./min

  • Maximální točivý moment: 100,0 ft-lbf při 870 ot./min (135,6 Nm při 870 ot./min)

  • Vrtání vřetena ø (nesprotézované): 0,81 in (20,7 mm)

• Sekundární vřeteno osa C (S.A.E / metrické)

  • Maximální výkon: 5,0 hp (3,7 kW)

  • Maximální otáčky: 60 ot/min

  • Polohování (±): 0,01°

  • Průměr brzdy: 8,5 palce (216 mm)

  • Držící moment brzdy: 140 ft-lbf (190 Nm)

  • Typ řízení: Interpolovaný pohyb a polohování

• Polohování sekundárního vřetena (M119) (S.A.E / metrické)

  • Polohování (±): 0,02°

  • Průměr brzdy: 8,5 in (216 mm)

  • Typ řízení: Pouze polohování

• Revolverová hlava (S.A.E / metrický systém)

  • Počet nástrojů: 12 stanic

  • Nástroje pro vnější a vnitřní průměr: libovolná kombinace (záleží na revolverové hlavě)

  • Zadní vůle vyvrtávací tyče (od zadní strany revolverové hlavy): 4,00 in (102,0 mm)

• Pohyblivé nástroje (S.A.E / metrické)

  • Maximální otáčky: 4000 ot/min

  • Převodový poměr: 1:1

  • Nástroje: BMT65

• Obecné údaje (S.A.E / metrické)

  • Objem chladicí kapaliny: 55 gal (208 l)

• Požadavky na vzduch (S.A.E / metrické)

  • Požadovaný průtok vzduchu: 4 scfm při 100 psi (113 l/min při 6,9 bar)

  • Vestavěná vzduchová hadice: 3/8 in

  • Spojka (vzduch): 3/8 in

  • Minimální tlak vzduchu: 80 psi (5,5 bar)

• Elektrické specifikace (S.A.E / metrické)

  • Pohon: Přímý, řemenový

  • Výkon vřetena: 30,0 hp (22,4 kW)

  • Vstupní střídavé napětí (3 fáze) – nízké: 220 VAC; proud při plném zatížení (nízké): 70 A

  • Vstupní střídavé napětí (3 fáze) – vysoké*: 440 VAC; proud při plném zatížení (vysoké*): 35 A

• Rozměry – přepravní (S.A.E / metrické)

  • Paleta pro vnitrostátní přepravu: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

  • Exportní paleta: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

Doplňkové vybavení

• Podavač tyčí
