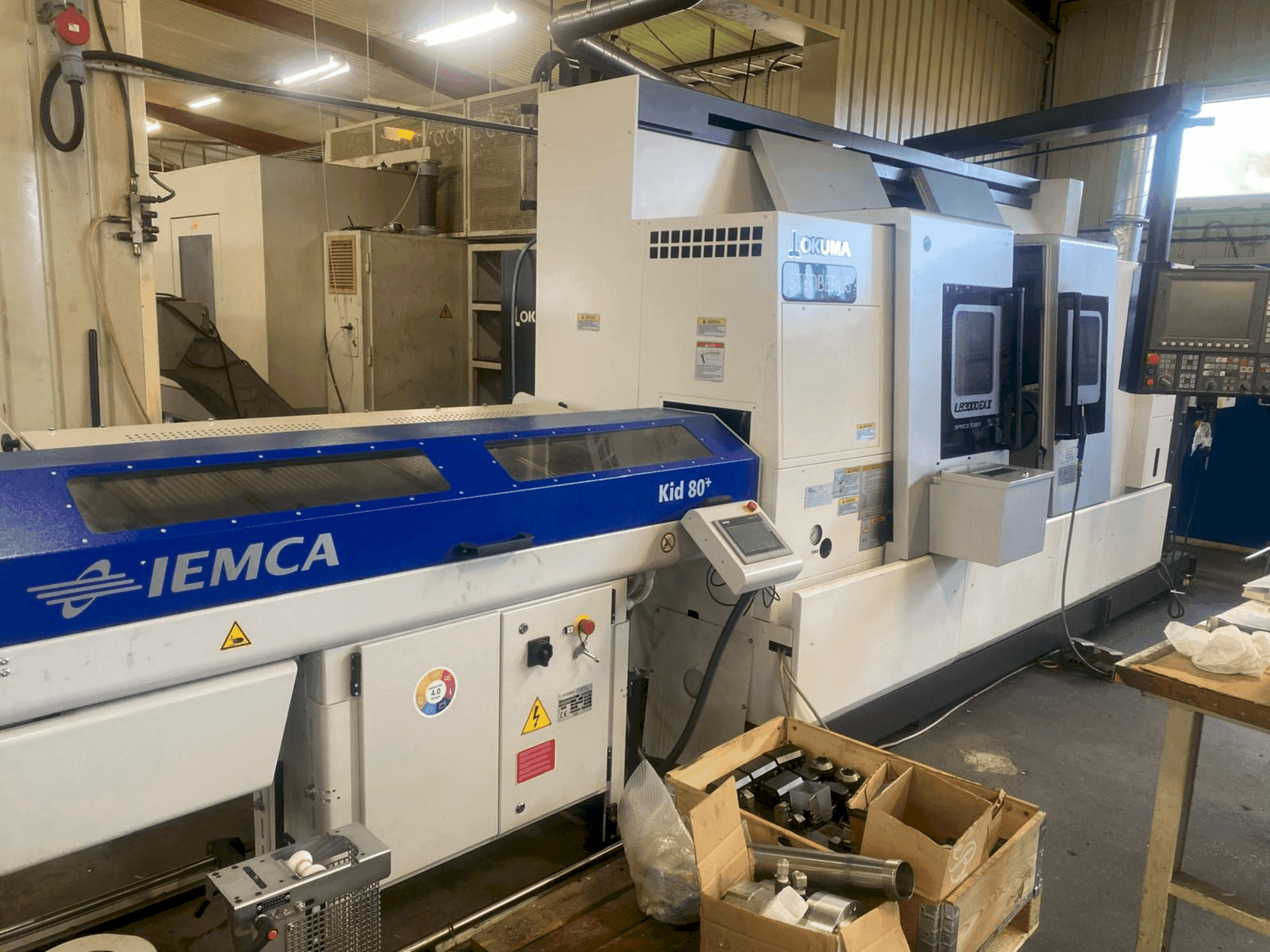

Okuma - LB 3000 EX II with Iemca KID 80SE-TUR-OKU-2022-00001

• Vzdálenost mezi hroty vřeten: 1085 mm

• Maximální průměr soustružení: 340 mm

• Průchod tyčí hlavním vtahovacím trubkem vřetena: 80 mm

• Vnitřní průměr pomocného vřetena: 63 mm

• Průchod tyčí trubicí pomocného vřetena: 52 mm

• Otáčky poháněných nástrojů: 45–6000 ot./min

• Řízení: Okuma OSP P300L (OSP Suite), 15" obrazovka

• Konfigurace: Hlavní vřeteno (vlevo) + pomocné vřeteno (vpravo), osa Y, revolverová hlava s poháněnými nástroji (radiální upnutí nástrojů)

• Max. soustružnický průměr: 340 mm

• Otáčky vřeten:

  • Vlevo (hlavní): 42–4 200 ot./min

  • Pravé (vedlejší): 50–6 000 ot./min

• Motory vřeten:

  • Vlevo (hlavní): PREX 30/22 kW

  • Pravé (vedlejší): PREX 11/7,5 kW

• Speciální hlavní vřeteno (volitelná výbava „Big Bore“): Ø 91 mm, čelo JIS A2-8, 42–4 200 ot./min, PREX 30/22 kW, max. točivý moment 700 Nm

• Řídicí a monitorovací funkce:

  • Orientace vřetena

  • Monitorování řezného zatížení („Load Monitor“) volitelné pro všechny osy a vřetena

  • Konverzační programování One-Touch IGF M-E

  • Monitorování životnosti nástroje: podle počtu obrobků, podle doby řezání, podle řezného zatížení; automatická výměna sesterského nástroje nebo zastavení/alarm v případě, že není k dispozici náhrada

• Volitelné příslušenství stroje: Dodatečné proplachování pro kryty levých vodicích lišt

Další vybavení

• Svěrák SMW 250 mm na hlavním vřetenu

• Svěrák Kitagawa 170 mm na pomocném vřetenu

• 6 sad měkkých čelistí

• 4 držáky nástrojů s přímým pohonem

• 4 úhlové poháněné držáky nástrojů

• 2 držáky nástrojů pro dvojité soustružení

• 4 držáky vyvrtávacích tyčí

• 8 standardních držáků soustružnických nástrojů

• 8 držáků ER s přímým upnutím s přibližně 30 upínacími kleštinami ER

• Upínání obrobků (svěrací sklíčidla)

  • SMW‑Autoblok BBD250‑77 / A8, hydraulické tříčelisťové upínací sklíčidlo

    • Obsahuje: 1 sadu měkkých čelistí, hydraulický válec VN170‑77, tažnou trubku s vnitřním průměrem 72 s přírubou válce

    • Maximální otáčky: 4 000 ot./min; kapacita tyčí: Ø72 mm

  • Kitagawa B206 (Ø 170 mm), hydraulické tříčelistné upínací sklíčidlo

    • Obsahuje: 1 sadu měkkých horních čelistí, hydraulický válec SR1146, tažnou trubku/přírubu válce, vyhazovač

    • Max. otáčky: 6 000 ot./min

• Manipulace s obrobky

  • Záchytný koš na obrobky, typ s výklopnou lopatkou, Ø 80 × L 150 mm, max. 5,8 kg

• Odvod třísek

  • Dopravník třísek Cromar pro LB3000 EX II C1000, lamelový, výstup vpravo

• Podávání tyčí a rozhraní

  • Rozhraní podavače tyčí (OSP P300L)

  • Podavač tyčí IEMCA KID 80+ (SX – levý) pro Okuma LB3000 EX II

    • Obsahuje: 7" dotykový displej HMI, sadu mechanických a elektrických rozhraní, sadu doplňkových světel, sadu válečkových vedení pro kulaté a šestihranné tyče, prodloužení vřetena, posunovač tyčí D=26 mm, posunovač tyčí D=15 mm, tištěné návody

    • Příslušenství: Podlahový rám pro podélný posuv v ose Z; vložka vřetena/redukční trubka
