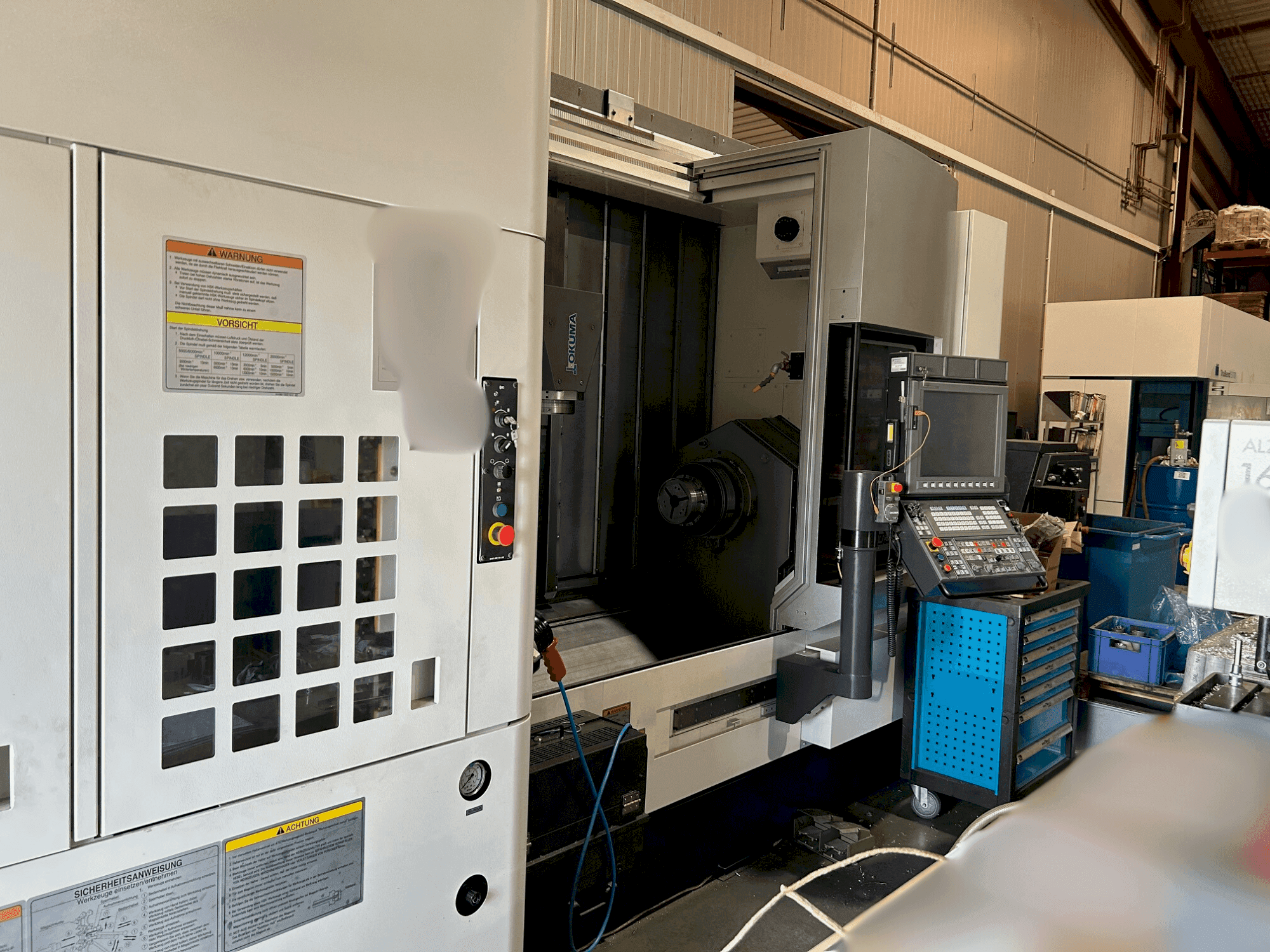

Okuma - Multus U3000 1SW 1500DE-MIL-OKU-2023-00001

Další vybavení

• Nástrojový systém Capto C6 pro revolver H1
• Vnitřní přívod chladící kapaliny pro rotující nástroje, čerpadlo s tlakem max 20 bar včetně pytlového filtru, vnější chlazení vřetena nástroje, čerpadlo s tlakem max 3 bar
• Zásobník nářadí s 80 kapsami
• Externí přívod vzduchu a přes vřeteno nástroje pro soustružení držáků a rotujících nástrojů
• Napínač řemenu závěsu Interlit ISF
• Bubnový žlabový filtr TMF 300 s čistou nádrží 980
• Uchopovač obrobků programovatelný, pro velikost obrobku ø 70 x 150 mm
• 80 pozic nástroje
• Průměr předního ložiska vřetena 140 mm / průměr otvoru vřetene 91 mm
• Protivřeteno 420 Nm; 5000 1/min Průměr předního ložiska vřetena 120mm

Výhody stroje

Kvalitativní výhody stroje

• Robustní a přesný s velkou podlahovou plochou a významnou hmotností pro stabilitu
• Nástrojové vřeteno / 120 nm; 12 000 1/min / ikz; 20 bar / řízení stroje macman
• Kompenzace výšky nástroje v y / frézování kruhových závitů x/z/y/b/ hi-cut pro vysokorychlostní řízení
• 10 nulových bodů obrobku / elektrická orientace vřetena / capto c6 / kloubový pásový dopravník třísek interlit isf
• Bubnový žlabový filtr; čistá nádrž 980 l / rozhraní zásobník na nakládání tyčí / zařízení pro sběr obrobků pro průměr 70 x 150 mm
• Rozhraní robotického nakladače / průběžné měření renishaw rmp60 / sada rozšiřující řídicí jednotky jedním dotykem igf md
• 3d strojový režim

Technické výhody stroje

• Výkyv přes sedlo: 650 mm
• Vzdálenost mezi hroty: 1500 mm / délka otáčení cca. 1500 mm
• Velký výkyv přes sedlo (ø650 mm) a maximální průměr obrábění (650 mm)
• Široké rozsahy pojezdu pro všestranné obráběcí operace
• Točivý moment 427nm / h1 věž / osa b 0, 001° / y=250 mm
• Dutý upínací válec průměr 86mm
• Průměr vrtání vřetena 80mm / pojezd na ose w
• C osa 360°; přesnost polohování 0. 001° / osa y se zdvihem +125 / -125 = 250mm / osa b 240°; polohování v 0,001°

Informace navíc

Stroj je stále pod proudem
