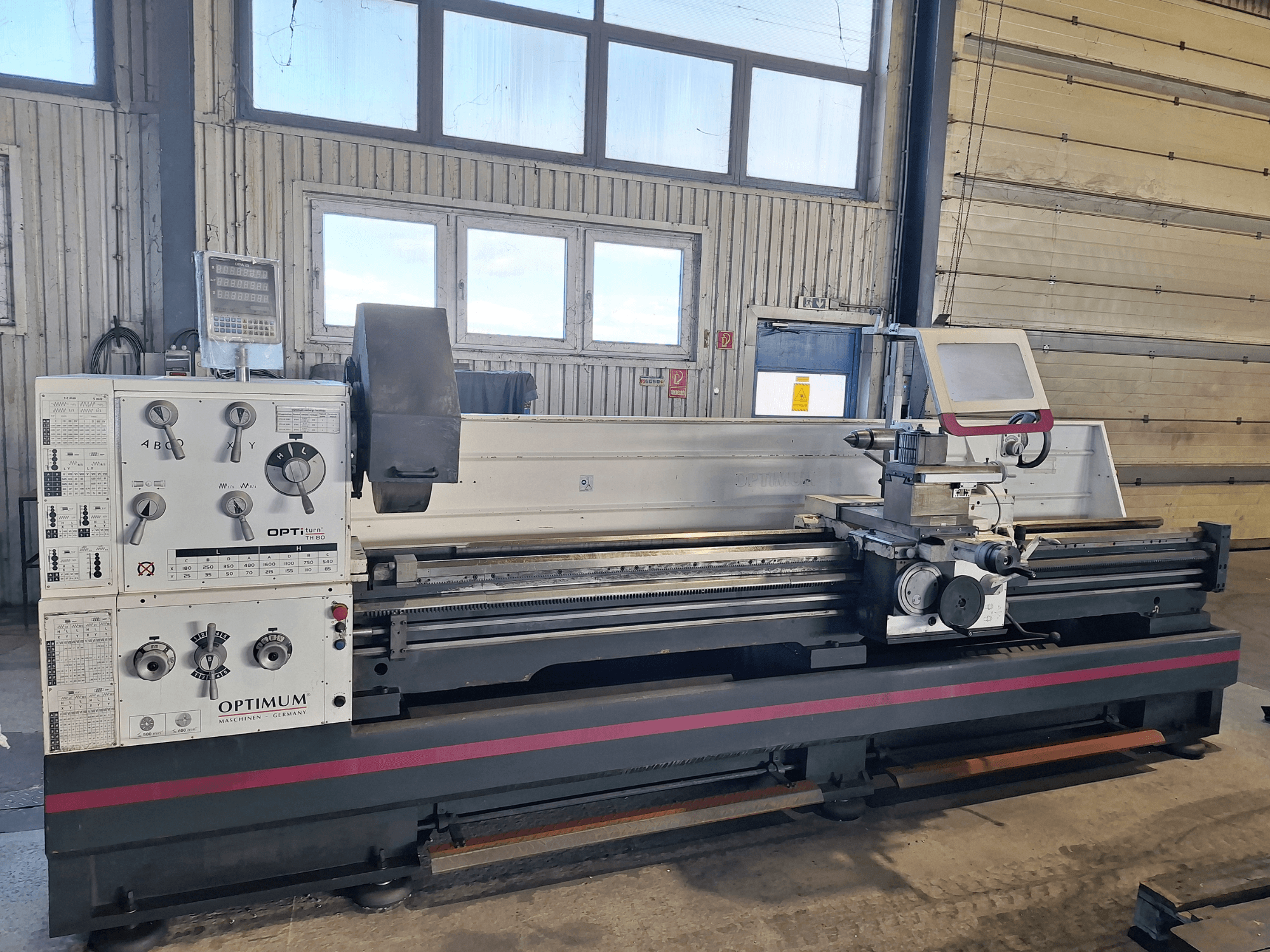

Optimum - OptiTurn TH 8030DHU-TUR-OPT-2022-00001

• Typ a zajímavosti

  • Přední a trakční vřetenový soustruh, vysoká flexibilita, přesnost a hospodárnost

  • S připraveným digitálním ukazatelem polohy (viz doplňkové vybavení) a rychlovýměnným ocelovým držákem (viz doplňkové vybavení).

• Informace o přepravě

  • Metriky balení: Délka 4770 mm, šířka 1150 mm, výška 1840 mm.

  • Hmotnost: 4700 mm: Hrubá hmotnost 4480 kg, čistá hmotnost 3870 kg

• Technické údaje

  • Nosnost 1,4 t/m

  • Pracovní plochy:

    • Max. výška 400 mm

    • Průměr výkyvu nad ložem stroje 800 mm

    • Průměr výkyvu nad hoblovacím suportem 570 mm

    • Šířka lože 400 m

    • Max. šířka 3050 mm

    • Průměr kývání v lůžkovém mostě 1035 mm

    • Délka otáčení v mostě lože 250 mm

  • Rozsah otáček:

    • Počet převodových stupňů 16

  • Rychlost rychlého pohybu:

    • Rychlost pohybu 3800 mm/min

    • Vysvětlivky k rychlému pohybu max. 5 min (30 min. přestávka)

  • Elektrické údaje:

    • Výkon hnacího motoru 11 kW

    • Napájecí napětí 400 V

    • Síťová frekvence 50 Hz

    • Elektrická připojení: Celková jmenovitá hodnota 12 kW

  • Chladicí mazací systém:

    • Výkon čerpadla chladicí kapaliny 150 W

  • Vřeteno:

    • Vřeteno: sklíčidlo Camlock DIN ISO 702-2 č. 8

    • Průměr otvoru vřetena/průchodu tyče 105 mm

    • Kužel vřetena Ø113 (kužel 1:20) mm

    • Držák nástroje max. výška sklíčidla 32 mm

  • Koník:

    • Koncové sklíčidlo MK 5

    • Zdvih koníka 235 mm

    • Průměr pinoly koníka 90 m

  • Drážky: 1:

    • Metrické rozteče 0,45 - 120 mm/otáčku (54 roztečí)

    • Imperiální rozteč 80 - 7/16 Gg/1" (60 roztečí)

    • Průměrná rozteč 7/8 - 160 (42 roztečí)

    • Modulární stoupání závitu 0,25 - 60 mm/ot (46 stoupání)

  • Pohyb:

    • Posuv horního jezdce 230 mm

    • Posuv sedla vozíku 2900 mm

    • Posuv příčného suportu 368 mm

  • Posuv:

    • Rozsah podélného posuvu 0,044 - 1,48 mm/otáčku (25 posuvů)

    • Rozsah plochého posuvu 0,022 - 0,74 mm/otáčku (25 posuvů)

• Konstrukční vlastnosti a bezpečnost

  • Kalené a broušené vedení osy Z

  • Upevnění vřetena Camlock DIN ISO 702-2 č. 8

  • Přesně vyrobené saně; všechna vedení nastavitelná pomocí klínových lišt

  • Rozsah nastavení horního suportu ± 90°

  • Zaručená soustřednost čela vřetena lepší než 0,015 mm

  • Vlny, kola a hlavní vřeteno běží v olejové lázni

  • Ozubená kola hladká, kalená a broušená se 2 nastavitelnými přesnými kuželíkovými ložisky

  • Přehledná volicí páka pro přepínání rychlostí posuvu

  • Uzavřená konstrukce rychloposuvu

  • Ozubená kola a hřídele kalené a broušené v olejové lázni v přesných ložiskách

  • Ruční kola oddělená a testovaná podle normy EN 23125

  • Dvoukanálový pravolevý přepínač testovaný podle EN 23125

  • Spínač s výpočtem životnosti, testovaný podle EN ISO 13849

  • Otáčení vpravo/vlevo na ložné ploše prostřednictvím přepínacího vřetena s možností přepínání

  • Centrální mazání v lůžkovém pojezdu

  • Chladicí zařízení s oddělenou nádrží chladicí kapaliny s ukazatelem hladiny a odlučovačem oleje; snadné a úplné vyprázdnění a čištění podle DIN

  • Vedoucí vřeteno

  • Spínač nouzového zastavení, ochranný spínač motoru, uzamykatelný hlavní vypínač

  • Zařízení pro nouzové zastavení s nožním ovládáním

  • Bezpečnostní ruční kolečka s funkcí uvolnění v ose X

  • Ruční kolečka s nastavitelnou jemnou stupnicí 0,04 / 0,02 mm

  • Koník pro kuželové soustružení nastavitelný ± 10 mm

  • Koníková pinola a ruční kolo s nastavitelnou jemnou stupnicí

  • Klika koníka pro změnu polohy

  • Koníková pinola se dvěma nastavitelnými poměry 1/4 nebo 1/1 otáčky

  • Rychloposuv: tlačítko a volicí páka pro aktivaci rychloposuvu v půdorysném a podélném směru; při zasouvání do koncového spínače nedochází k vypnutí celého stroje

  • Bezpečnostní koncový spínač s nuceně rozpínacími kontakty

  • Elektrická motorová brzda s rychlým nouzovým zastavením; rychlé zastavení bez kolečka v běžném provozu

  • Elektrika s komponenty Siemens

  • Energetický řetěz pro šetrné vedení vedení a hadic

Další výbava

• Digitální ukazatel polohy DPA 21 se skleněnou stupnicí

• Rychlovýměnný ocelový držák SWH 9-D

• Ocelový držák 41 x 180 typ D pro čtyřhranná dláta (max. výška nástroje 32 mm)

• Pevný rámeček (stabilní opěrka) průchod max. Ø 150 mm

• Pohyblivý rámeček (stabilní/následná opěrka) průchod max. Ø 130 mm

• Světlo stroje / LED lampa stroje

• Redukční pouzdro MK 5 / MK 7

• Pevný středicí bod MK 5

• Pevný středicí bod MK 5, legovaný

• Polohový doraz s jemným nastavením

• Výměnná převodová sada

• Kvalitní uzavřený olej

• Obslužné nářadí
