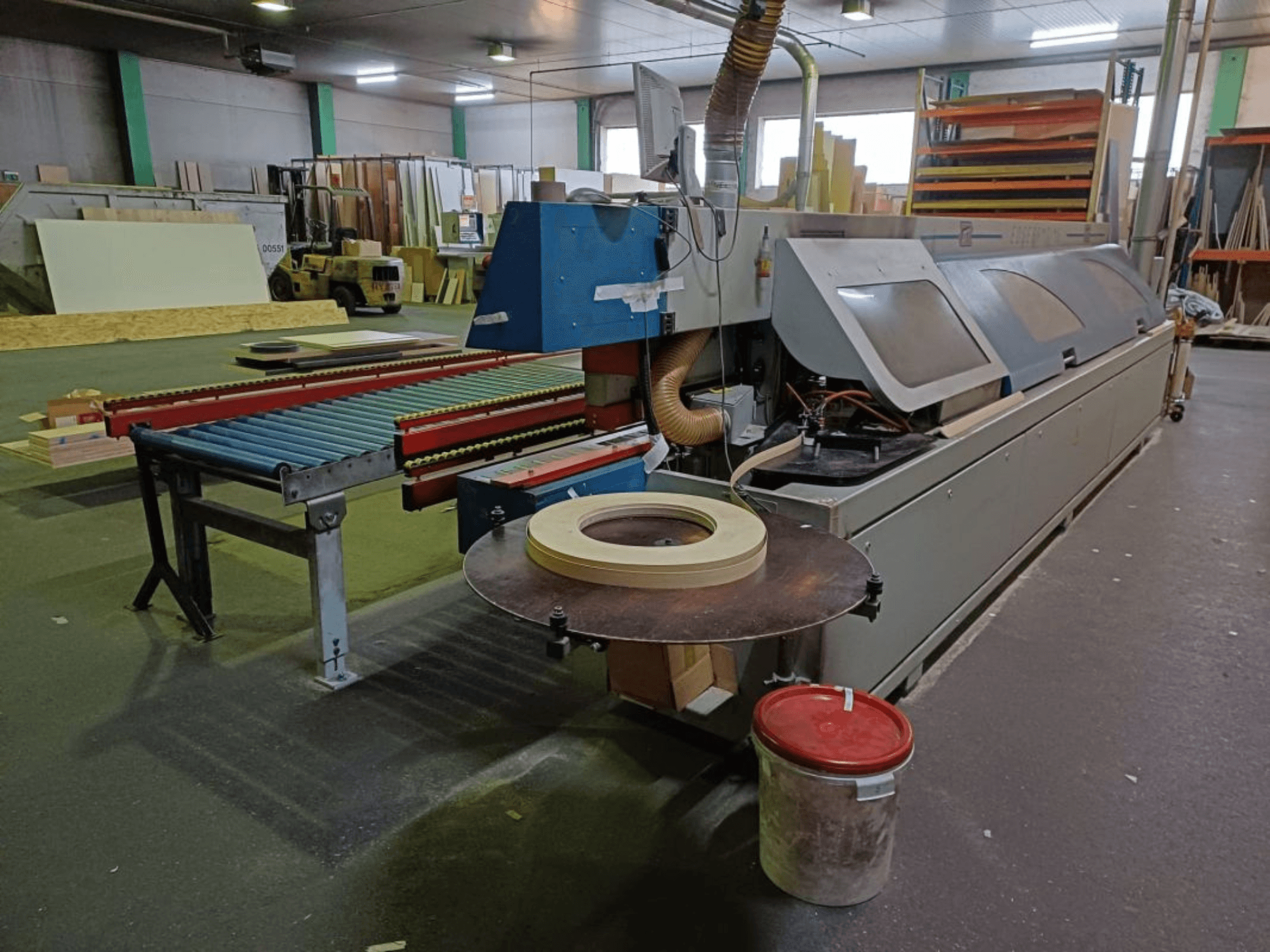

OTT - TWISTERAT-EDG-OTT-2005-00001

• Aplikace lepidla: Nanášení lepidla za tepla/studena; synchronní a protiběžný aplikační válec.

• Tloušťka hrany: 0,3-10 mm

• Tloušťka obrobku: 8-60 mm

• Šířka obrobku: minimálně 70 mm

• Délka obrobku: minimálně 150 mm

• Provozní tlak: 6 barů

• Výkon posuvu: 3,0 kW

• Rychlost posuvu: 14-20 m/min

• Elektrická přípojka: Elektrické napájení: 3x 400 V, 50 Hz

• Požadavek na odsávání: 1x Ø180 mm při rychlosti 20 m/s = 35 m³/min.

• Rychlost vzduchu (minimální): 20 m/s

• Spotřeba stlačeného vzduchu: cca 300 l/min.

Zpracovatelské jednotky / zařízení na stroji:

• Spojování:

  • 2 x 2,2 kW, n=14 600, 250 Hz; dvě aplikačně řízená pracovní vřetena.

• Kombinovaná lepicí jednotka:

  • horní výměnná násypka pro EVA, PUR tavné lepidlo nebo čisticí granulát; objem násypky 2,5 l.

• AKM (automatický zásobník hran):

  • Automatický zásobník hran s optickou kontrolou pro hrany pásů v pevných délkách.

• Uzavírání:

  • 2 x 0,8 kW, n=12 000, 200 Hz; automatické otáčení 0°/5°; 2 HM pilové kotouče Ø140 x 3,2 x 16, z=34

• Frézování pod omítku:

  • 2 x 0,7 kW, n=12 000, 200 Hz; jednostranná sonda; 2 vyměnitelné nožové hlavy HF70 s tvrdokovovými hroty, Ø70 x 20 x 16, z=4

• Jemné frézování (úkos 15°/30°/45°):

  • 2 x 0,3 kW, n=12 000, 200 Hz; oboustranná sonda; 2 vyměnitelné nožové hlavy HF70, Ø70 x 20 x 16, z=4.

• AWSR (poloměr R2-R5):

  • 2 rychlovýměnné sady pro jemné frézy, 2 x 0,3 kW; 2 karbidové vyměnitelné břitové hlavy AR73 x 16 x 16, z=3, R2-R5

• AKF (kopírovací frézování):

  • Automatické kopírovací frézování se dvěma samostatnými pracovními vřeteny pro čelní plochy a podélné poloměry; 2 x 0,37 kW, 12 000 ot/min; nástroje R1-R3

• Škrabací nůž:

  • 2 x karbidové škrabky, automatický posuv

• Povrchová škrabka:

  • 2 x karbidové škrabky, s jemným nastavovacím zařízením.

• Sada PU:

  • Pěticestné rozprašovací zařízení (2 x uvolňovací prostředek, 1 x mazivo, 2 x čisticí prostředek), jemné lešticí zařízení s látkovým kotoučem

• Čištění hran:

  • 2 x 0,2 kW, n=2 800, 50 Hz, oscilační kartáče
