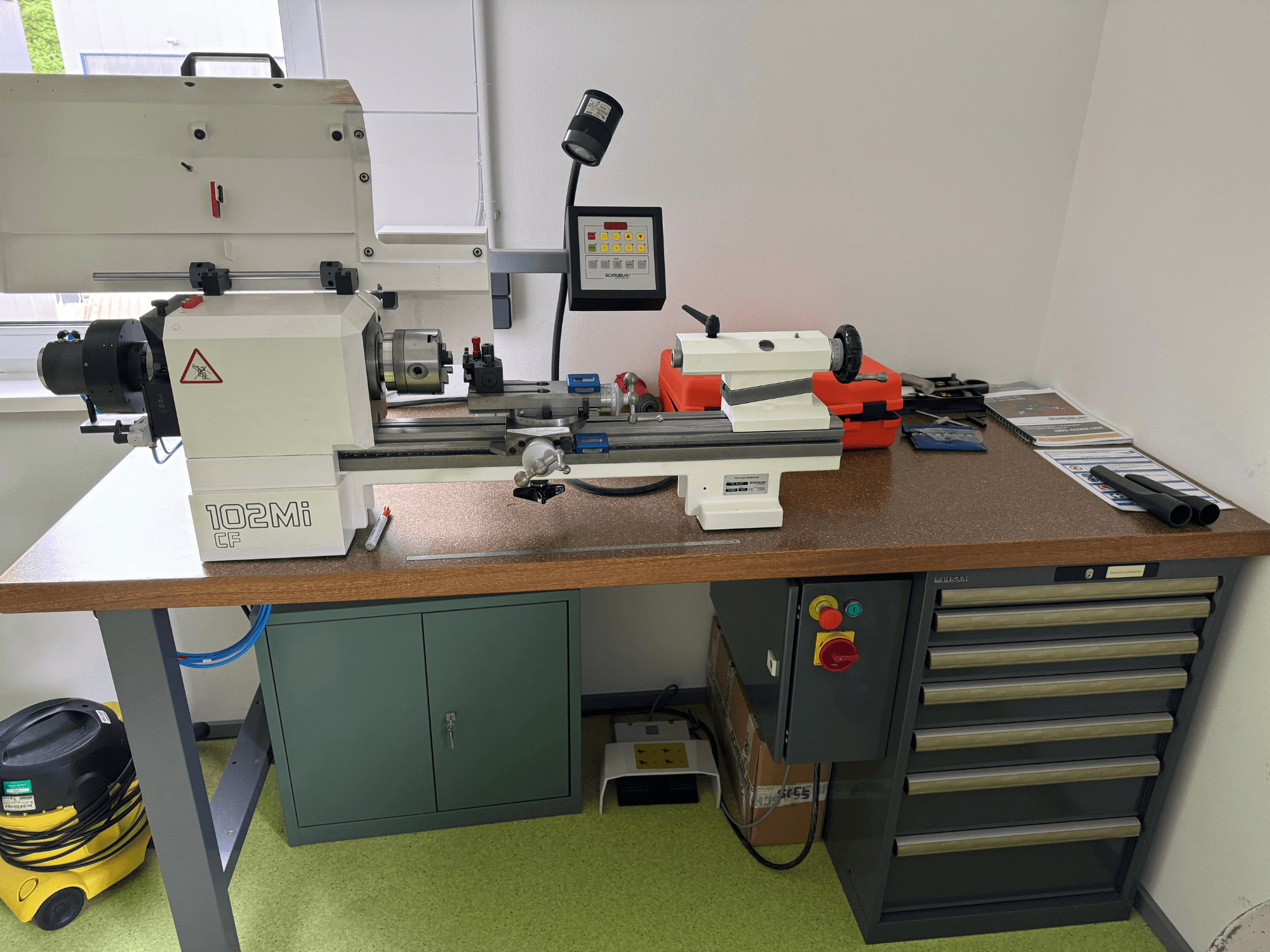

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Hlavice: Integrovaný motor

• Montáž: Montáž na pracovní stůl (verze CE)

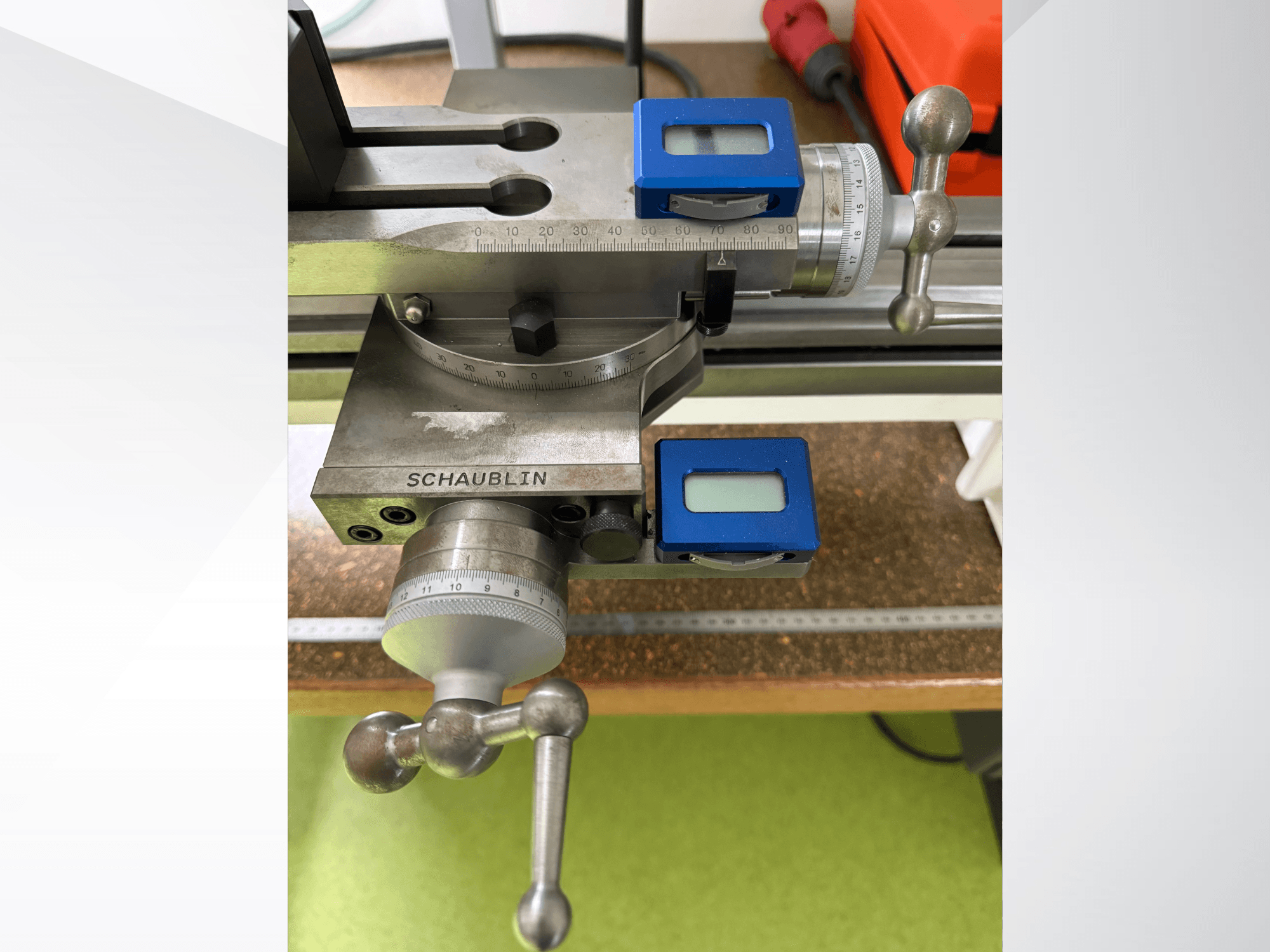

• Příčný suport: Křížový suport s digitálním měřicím zařízením.

• Koník: Morseův kužel 2

Doplňkové vybavení

• Pracovní stůl: 2000 x 800 x 900 mm

• Zásuvková skříň Lista: 564 x 725 x 850 mm

• Pneumatické upínací zařízení W25 s grafitovým rozdělovačem

• Systém rychlovýměnných držáků nástrojů Tripan-111S

• Držák vyvrtávací tyče, úhel 30°, max. Ø12 mm

• Tříčelisťové sklíčidlo W25/Ø100 (litina, ruční)

• Příslušenství koníku: Otočný střed 60°, Ø18 mm (Gepy)

• Sada upínacích kleštin W25 (0,5-25 mm, 50 kusů)

• Lampa Mebiflex 70

• Max. Přípustný průměr nad ložem: 200 mm

• Max. Přípustný průměr nad vozíkem (příčný suport): 200 mm: 120 mm (60 mm se zadní podpěrou)

• Střední výška nad ložem: 102 mm

• Středová výška nad vozíkem: 20 mm

• Max. Středová vzdálenost: max: 470 mm

• Délka lože: 1 000 mm

• Výška lože: 168 mm

• Pohon hlavního vřetena: Motor na střídavý proud, 1,5 kW (trvalý provoz)

• Možnosti typu vřetena: W20 / W25

• Otáčky vřetena (plynule regulovatelné): 100 - 6 000 ot/min (min-¹)

• Vnitřní průměr vřetena: 20 mm (W20) / 25 mm (W25)

• Max. Kapacita tyče: 14,5 mm (W20) / 19 mm (W25)

• Pojezd vozíku (ručně) po loži: 442 mm

• Příčný posuv (osa X): 1,5 mm: 100 mm

• Rozlišení osy X (poloměr): 2,5 mm: 0,001 mm (digitální)

• Podélný posuv (osa Z): 0,5 mm (digitální): 90 mm (volitelně: 150 mm pro orientovatelný horní suport)

• Rozlišení osy Z: 1: 0,001 mm (digitální)

• Trapézové šroubové vřeteno: Ø 9 x 2 mm rozteč

• Max. Průřez stopky nástroje: 16 x 16 mm (Multifix-System) / 12 x 12 mm (Tripan-System).

• Průměr držáku nástroje: 20 mm (Multifix-System) / 12 mm (Tripan-System)

• Standardní koník: Vnitřní kužel Morse 2, vnější průměr vřetena 30 mm, zdvih 80 mm.

• Pákový koník (volitelně): Vnitřní kužel W20/W25, vnější průměr vřetena 40 mm, zdvih 100 mm.

• Koník ovládaný hvězdicovým kolem (volitelně): Vnitřní kužel W20/W25, vnější průměr vřetena 40 mm, zdvih 150 mm.

• Rychloupínací pákový systém (volitelně): Maximální otáčky vřetena 3 000 ot/min.

• Pneumatický upínací systém (volitelný): Nastavitelná axiální upínací síla, 500 daN při 5 barech, max. otáčky vřetena 6 000 ot/min.

• Aretace vřetena: Pneumaticky ovládaná aretace vřetena, blokovací moment 48 Nm při 5 barech (max. otáčky 3 000 ot./min.)

• Stabilní opěrky (volitelně): Vůle, stacionární stabilní opěrka, Ø 0,01 až 40 mm

• Elektrické připojení: 400 V, 50/60 Hz, jmenovitý proud 12 A (max. vstupní pojistka 20 A), přípustné kolísání napětí +/- 5 %.

• Spotřeba energie: 1,8 kVA

• Hladina hluku při zatížení na stanovišti obsluhy: < 60 dBA

• Provozní teplota: +15°C až +30°C (+5°C až +40°C pro digitální měřicí zařízení)

• Relativní vlhkost: 5 % až 80 %

• Baterie digitální měřicí jednotky: 1x lithiová 3V, typ CR 2032 (spotřeba proudu: 45 µA, životnost: 5 000 hodin nepřetržitého provozu).

• Zatížení podlahy: 263 kg/m²

• Nosnost podlahy: 113 kg/m²
