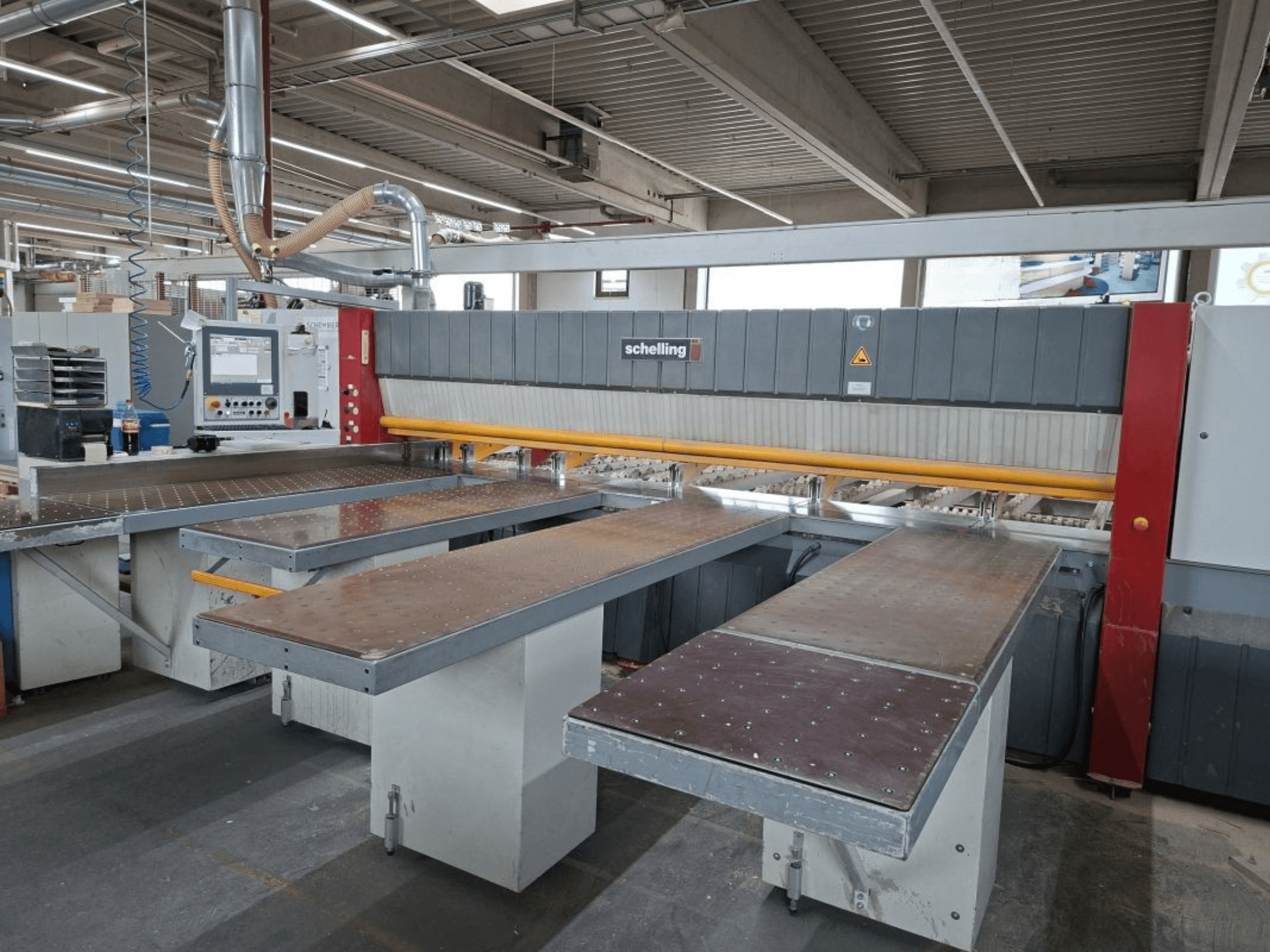

SCHELLING - FH 4DE-SAW-SCH-2012-00001

Rozměry panelu

• Délka: 2000-4100 mm

• Šířka: 300-2100 mm

• Tloušťka: 6-60 mm

• Tolerance tloušťky panelu: -0,2 až +0,2 mm

Specifikace stroje

• Jmenovitá délka řezu (pila 430): 4250 mm

• Průměr hlavního pilového kotouče (max.): (mm): 350 mm

• Průměr pilového kotouče: 300 mm

• Maximální vzdálenost pilového kotouče od stolu: 1,5 m: 95 mm

• Maximální výška balení: 80 mm

• Síla vyrovnání pásu: 400-2000 N/kus

• Maximální otvor upínače: 90 mm

• Pracovní výška: 970 mm

• Celková výška: 2070 mm

Pohony a rychlosti

• Výkon hlavního motoru pily: 15 kW

• Rychlost posuvu pilového agregátu (vpřed): 15 otáček za minutu: 5-120 m/min

• Rychlost posuvu pilové jednotky (zpětný chod): 1,5 m/min: 120 m/min

• Rychlost posuvu (vpřed): až 80 m/min

• Rychlost posuvu (zpětný chod): až 80 m/min

Další vybavení

• Systém ukládání desek (výrobce: Grundner)

  • Délka: 24,90 m

  • Šířka: 14,17 m

  • Výška stohu: 2 m

  • Výška zdvihu: 2,10 m

  • Maximální velikost panelu (d x š): 1,5 m: 4,20 x 2,10 m

  • Minimální velikost panelu (d x š): 20,20 × 20,20 mm: 1,80 x 0,60 m

  • Maximální nosnost: 250 kg

  • Výkon horizontálního pohonu: 2,2 kW

  • Horizontální rychlost pojezdu: cca 120 m/min.

  • Rychlost vertikálního pohybu: cca 40 m/min

  • Materiál desky: vhodný pro vakuovou uchopovací technologii.

  • Připojené zatížení: 6 kW

• Softwarový balíček ARDIS
