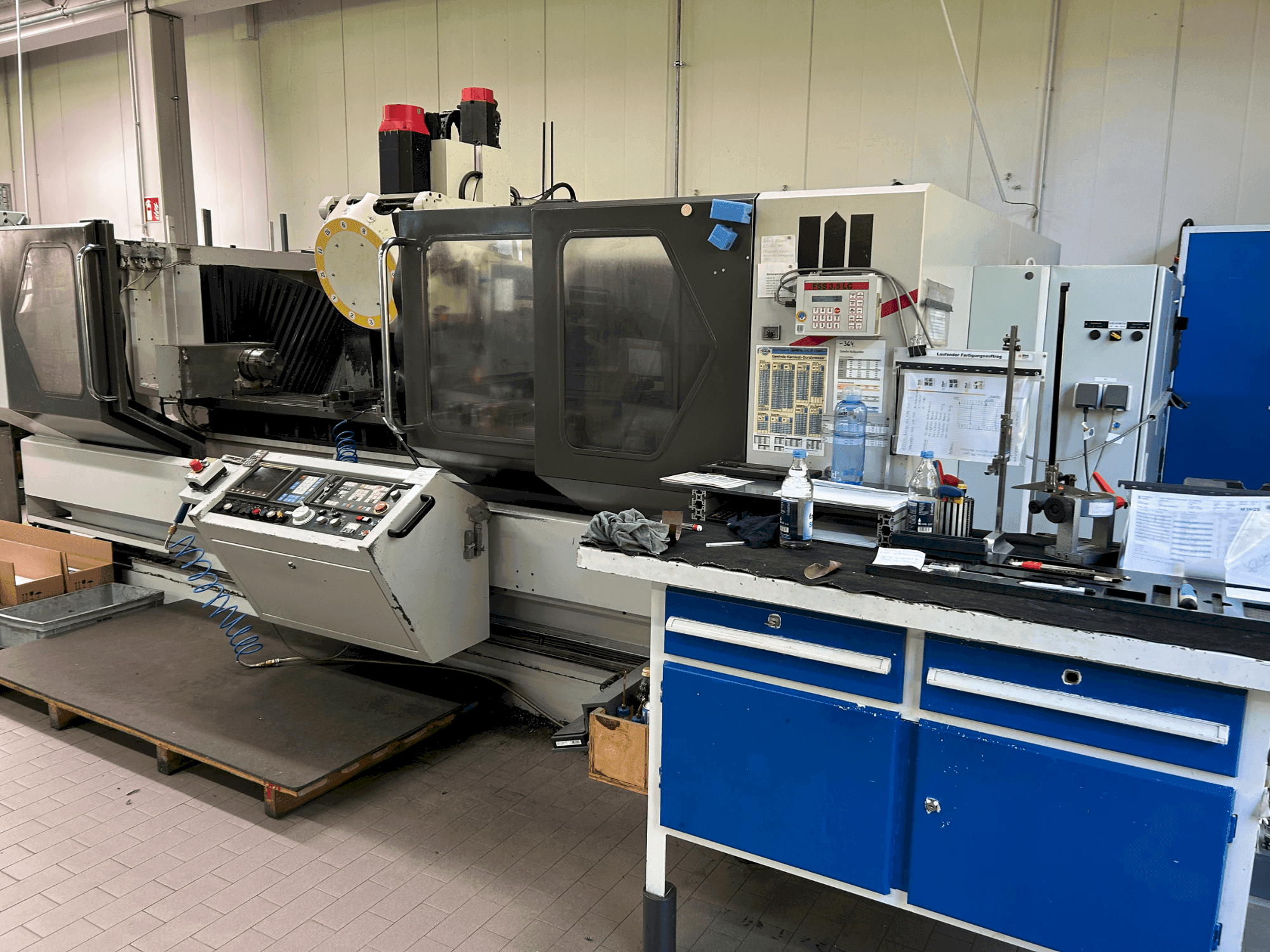

STAMA - MC 520DE-MIL-STA-1994-00001

Další vybavení

• Zásobník nástrojů: 60 pozic SK40 s vertikálním řetězem a dvojitým chapadlem / Vrtací kapacita do oceli: 25 mm / Vrtací kapacita do oceli: M24 / Frézovací kapacita do oceli (SK 30): 150 cm³/min / Frézovací kapacita do oceli (SK 40): 180 cm³/min / Frézovací kapacita do hliníku: 500 cm³/min
• Dopravník třísek: Škrabkový pás / Proplachovací pistole pro proplachování třísek / Přepínání chladicí kapaliny/proudění vzduchu: Externí pomocí funkce M / Infračervená měřicí sonda: Heidenhain TS 649 DMG / 3D quickSET: Sada nástrojů pro kontrolu a korekci kinematické přesnosti

Výhody stroje

Technické výhody stroje

• Uživatelské rozhraní: chytré ovládání nc ergoline® s 19" obrazovkou
• Pohonný motor na střídavý proud: 5,5 kw při 100% pracovním cyklu / maximální točivý moment: 47 nm / otáčky vřetena: 45 - 6000 ot/min / volitelné otáčky vřetena: 100 - 10000 ot/min
• Výška pracovní plochy od stolu k čelu vřetena: 560 mm / upínací oblast souřadnicového stolu: 1500 / 2100 / 3000 x 430 mm / přípustné zatížení stolu: 1200 / 1600 / 1600 kp / možnost natáčení otočného stolu: upínací plocha d 630 x 500 s rozsahem natáčení -5 až +110°, otočná osa 360°
• Počet t-drážek: 3 / velikost t-drážky: 14 h12 / upevňovací otvory: 5 / 8 / 11 x Ø 16 h7
• Rychloposuv (osa xy): 20 m/min / rychloposuv (osa z): 20 m/min / pracovní posuv: 1 - 5000 mm/min / měřicí systém: absolutní enkodér / rozlišení polohování: 0,001 mm / tolerance polohování: +/- 0,01 mm / opakovatelnost: +/- 0,005 mm
• Provozní režim 4: sledování procesu během výroby / aktivní chladicí jednotka pro rozvaděč: doporučeno pro okolní teploty od 35 °c do max. 50 °c / 4barevné signální světlo: červená, žlutá, zelená, modrá kontrolka / střecha kabiny: měch, s možností nakládání jeřábem ručním otevřením středního segmentu střechy
