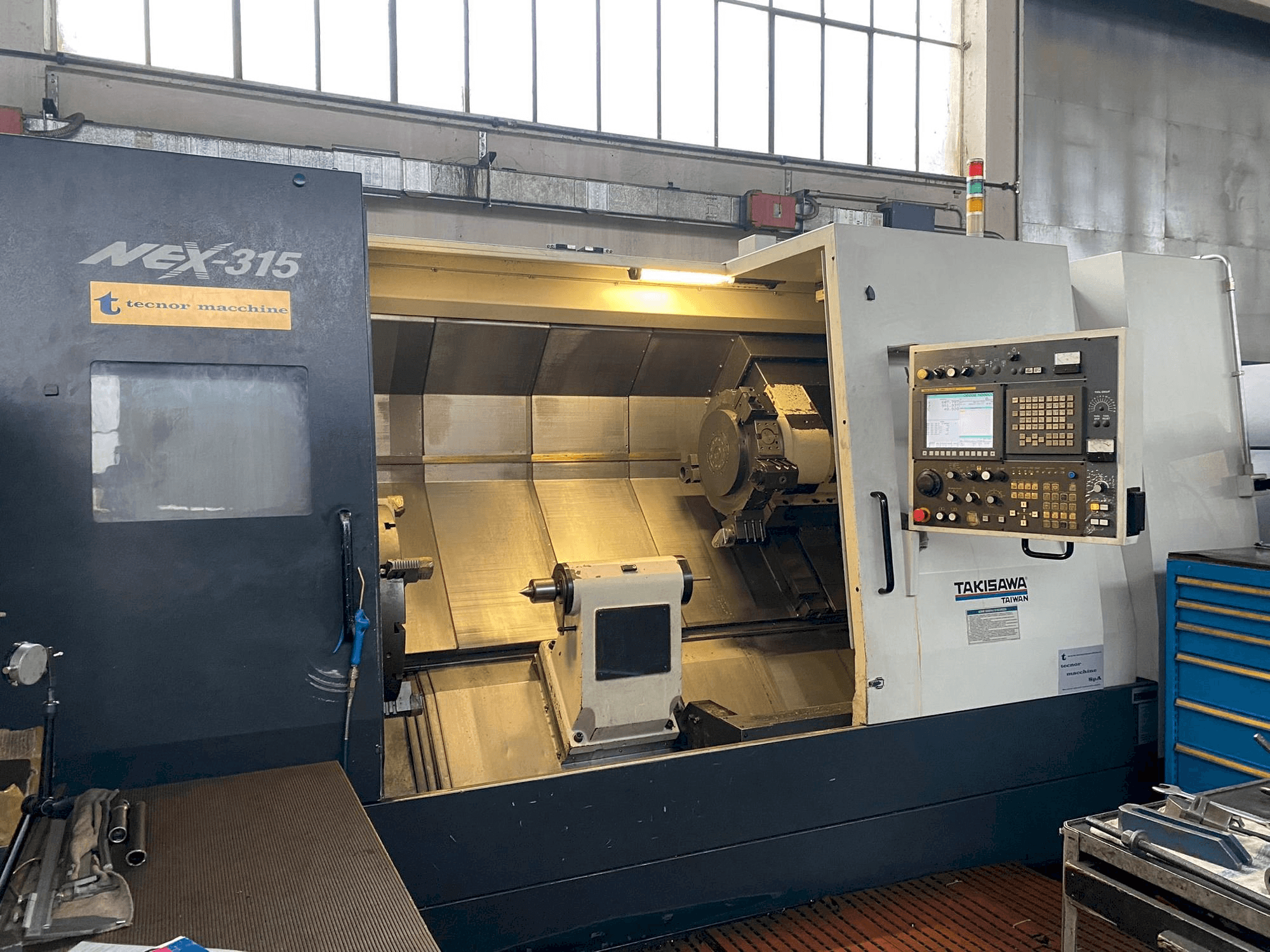

Takisawa - NEX-350IT-TUR-TAK-2011-00002

Výhody stroje

Kvalitativní výhody stroje

• Počet nástrojů na věži: 12
• Průměr vrtací tyče: 50
• Rychlost posuvu x rychlost posuvu v ose: 16 m/mm rychlost posuvu v ose: 16 m/mm z rychlost posuvu v ose: 20 m/mm
• Zdvih koníku: 1600 mm průměr sklíčidla koníka: 150 mm kužel koníku: mt#5 zdvih vřetena koníka: 120 mm
• Číslicové řízení (cn) typ řízení a charakteristiky: viz podrobnosti v par. 2. 3. 1 elektrický zdroj *1 elektrický zdroj: 400 vac ±10% 3f+pe frekvence: 50+60 hz napětí řídicího obvodu: 24 vdc instalovaný výkon: 59 kva
• Motory *1 motor vřetena: 30/37 kw motor vřetena rotačního nástroje: 5. 5/7. 5 kw servomotor osy b: --- servomotor osy x: 4, 0 kw servomotor osy y: -- kw servomotor osy z: 7 kw indexovací motor: 1, 2 kw motor hydraulického systému věže: 1 5 kw motor mazacího systému: 0,004 kw motor chladicího systému: 0,4 kw
• Pneumatické napájení: 0,6 ÷ 0,8 mpa přívodní teplota: 5 ÷ 40 °c bez pevných zbytků pracovní tlak: 0,5 mpa potřebný průtok: 10 litrů/min
• Kapacita nádrže *1 hydraulická pohonná jednotka: 40 litrů nádrž chladicího maziva: 230 litrů řídicí jednotka mazání: 2 litry změna rozsahu: 4 litry

Technické výhody stroje

• Maximální průměr otáčení: 820 mm
• Maximální otočný průměr: 620 mm
• Maximální otočná délka: 1510 mm
• Maximální průměr tyče: 105 mm
• Vnitřní průměr ložiska vřetena: 160 mm
• Další informace o kolizích pracovního prostoru a nástroje par. 2. 4. 2
• Průměr průchodu tyče: 117 mm
• Technické vlastnosti samostředění / kleštiny: viz předmluva hodnot tohoto návodu k obsluze
• Nástrojová revolverová hlava: typ revolverové hlavy: 12t, rychlost otáčení: 24000 ot. /min.
• Výška stopky nástroje: 32
