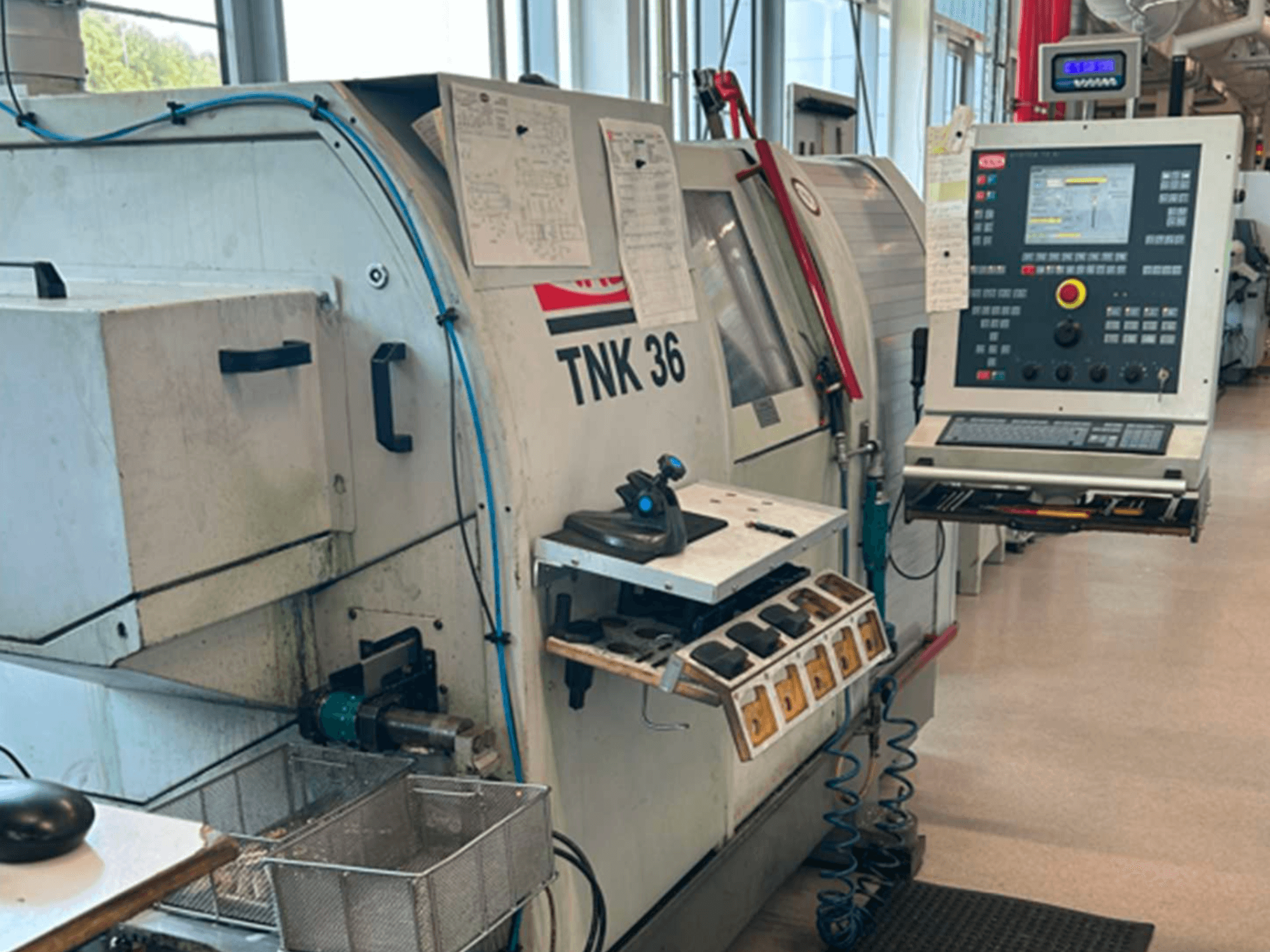

TRAUB - TNK 36DE-TUR-TRA-2002-00002

• 14" plochá obrazovka

• Přídavné rozhraní V24 RS232 v elektrické skříni

• Rozhraní MDE v elektrické skříni (stav stroje a počítadlo dílů)

• Pevné závitování bez kompenzačního upínacího sklíčidla

• Funkce Polyform pro osu C

• Monitorování nástrojů

• Vrtání hlavního vřetena: 36 mm

• Výkon pohonu hlavního vřetena: AC 6,7 / 10,7 kW

• Osa C hlavního vřetena

• Motorizované protiběžné vřeteno

• Vrtání protivřetena: 32 mm

• Otáčky protivřetena: 6 300 ot./min

• Zdvih protivřetena v ose Z: 250 mm

• Rychlý posuv protivřetena v ose Z: 30 m/min

• Osa C protiběžného vřetena

• Protitlakové upínací zařízení

• Vysunovač obrobku

• Zvýšená posuvná síla

• Upínací sklíčidlo Hainbuch Axfix

• Zdvih osy X2: 50 mm

• Zdvih Y2: ±20 mm

• Z2 pojezd: 100 mm

• Rychlý posuv X2: 15 m/min

• Rychlý posuv Y2: 15 m/min

• Rychlý posuv Z2: 15 m/min

• 12 poháněných nástrojů (prostřednictvím centrálního pohonu)

• Otáčky poháněného nástroje: 6 000 ot./min

• Elektronická převodovka

• Zdvih osy X3: 370 mm

• Zdvih osy Z3: 250 mm

• Rychlý posuv v ose X3: 30–60 m/min

• Rychlý posuv Z3: 30 m/min

• 5 poháněných nástrojů

• Průměr držáku nástroje: 40 mm

• Otáčky poháněného nástroje: 6 000 ot./min

• Zvýšená posuvná síla

• Zdvih osy X4: 73 mm

• Zdvih osy Y4: ±50 mm

• Rychlý posuv v ose X4: 15 m/min

• Rychlý posuv Y4: 15 m/min

• 5 poháněných nástrojů

• Průměr držáku nástroje: 40 mm

• Otáčky poháněného nástroje: 6 000 ot./min

• Dopravník obrobků na levé straně

• Pneumatický uchopovač obrobku

• Čelisti upínacího zařízení: Ø 5–8 mm / Ø 8–20 mm / Ø 20–36 mm

• Maximální délka obrobku: 200 mm

• Maximální průměr obrobku: 32 mm

• Kompaktní pásový filtr RESY

• Chladicí jednotka

• Objem nádrže na chladicí kapalinu: cca 360 l

• Tlak chladicí kapaliny: 7 bar

• Průtok chladicí kapaliny: 50 l/min

• Chladicí kapalina procházející nástrojem: 30 bar

• Chladicí pistole

• Připojené zatížení: 22 kW

Volitelné vybavení, není součástí dodávky:

• kloubový pásový dopravník třísek KNOLL 240S-1/100 (výška vykládky: 950 mm)

• Příprava podavače tyčí (vodicí trubky Ø25 / Ø36)

• Otočný doraz obrobku (stopka 16 × 16 mm)

• Systém monitorování kolizí Brankamp CMS 100 (hlavní a protiběžné vřeteno)

• Podavač tyčí FMB Turbo 5-42 XT / 3200 „C“

• Základní sada statických a poháněných držáků nástrojů v ceně
