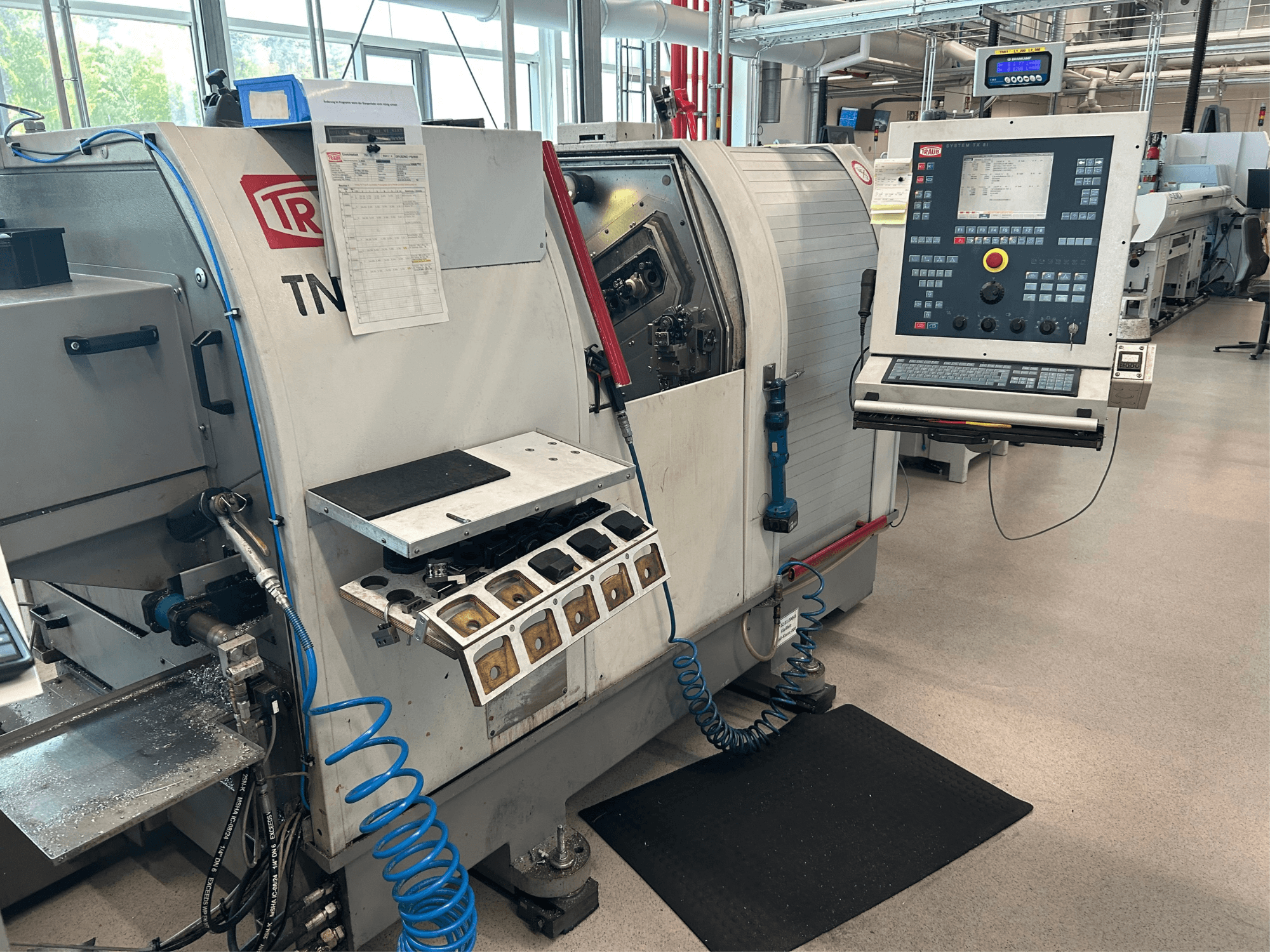

TRAUB - TNK 36DE-TUR-TRA-2003-00001

TECHNICKÉ ÚDAJE

• Rozhraní MDE: Ano

• Monitorování nástrojů: Ano

• Tuhé závitování: Ano (bez kompenzačního sklíčidla)

• Hlavní otvor vřetena: 36 mm

• Výkon pohonu hlavního vřetena: AC 6,7 / 10,7 kW

• Zdvih horní revolverové hlavy X/Z: 50 / 100 mm

• Zdvih zadního nástavce X: 73 mm

• Zdvih zadního nástavce Y: ±50 mm

• Osa C hlavního vřetena: Ano

• Výměnné díly Hainbuch: Ano

• Základní těleso Hainbuch pro pomoc při seřizování: Ano

• Ruční výměnné zařízení Hainbuch: Ano

• Protivřeteno: Vřeteno s motorem

• Protivřeteno s osou C: Ano

• Přítlačné zařízení pro protikusy: Ano

• Zařízení pro vyhazování obrobků: Ano

• Sklíčidlo Hainbuch Axfix: Ano

• Horní nosič nástrojů: Ano

• Elektronická převodovka: Ano

• Křížová osa X3 pro přední jednotku: Ano

• Přední jednotka: 5 poloh

• Poháněné nástroje na přední jednotce: Ano

• Boční obráběcí stanice: Ano

• Poháněné nástroje na boční stanici pro řezání: Ano

• Zařízení pro vykládání obrobků: Uchopovač

• Objem nádrže chladicí kapaliny: 230 l

• Tlak chladicí kapaliny: 7 barů

• Průtok chladicí kapaliny: 50 l/min

• Vnitřní přívod chladicí kapaliny: 30 barů

• Vysokotlaká chladicí kapalina: 120 bar (přední a zadní obráběcí stanice)

• Filtr chladicí kapaliny: Vakuový rotační filtr Knoll VRF 150/750

• Vhodné materiály pro filtr: Hliník, plast, mosaz, ocel

• Mycí pistole: Ano

• Připojené zatížení: 22 kW

• Maximální délka tyče: 3 m

• Maximální průměr tyče: 36 mm

• Provozní napětí: 400 V, 3~, 50 Hz

• Řídicí napětí: 24 V AC

• Napětí ventilu: 24 V DC

• Napětí spojky: 24 V DC

• Celkový instalovaný výkon: 33 kW

• Celkový jmenovitý proud: 60 A

DOPLŇKOVÉ VYBAVENÍ NA PŘÁNÍ

• Podavač tyčí FMB turbo 5-42 XT / 3200 "C"

• Podavač tyčí Rok výroby: 2003

• Závěsný pásový dopravník třísek

• Výtlačná výška dopravníku třísek: 950 mm

• Vodicí trubky D25, D36

• Obráběcí doraz, stopka 16 × 16 mm

• Brankamp CMS 100 Sledování kolizí
