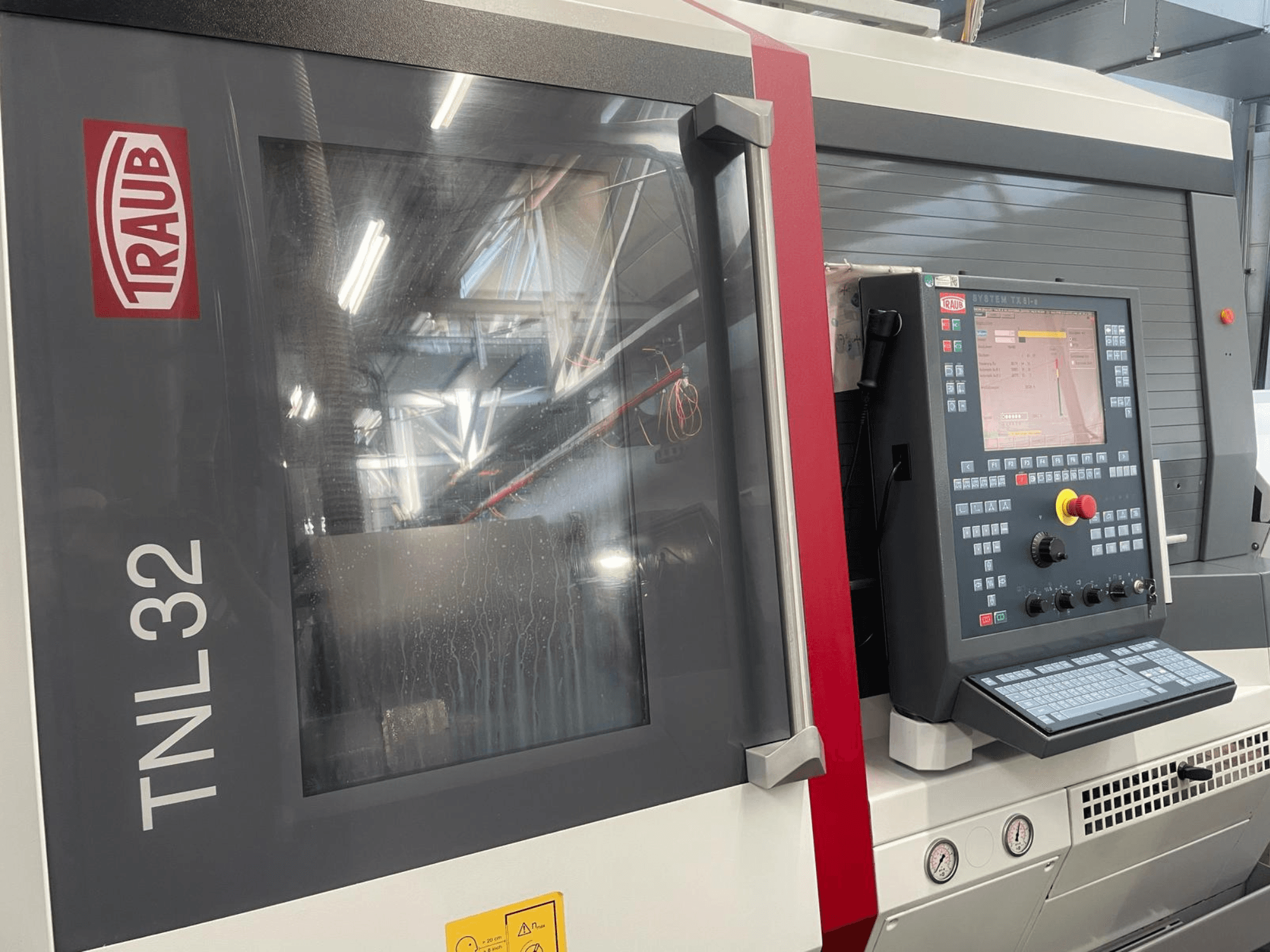

TRAUB - TNL 32DE-TUR-TRA-2014-00001

• Kontrola: TRAUB TX8i-s CNC/PLC s 64bitovým procesorem RISC a optickým počítačem; barevný TFT plochý displej; elektronické ruční kolečko.

• Software/rozšíření v ceně: Polyform (programování osy C), Helical (3D interpolace osy Y), řezání závitů bez kompenzačního sklíčidla, sledování zlomení upínacího nástroje, sledování vyhození upínacího nástroje, vypnutí osy, T-ATC

• Hlavní vřeteno: Motorové vřeteno s dutým upínacím systémem; kapacita 32 mm otvor/tyč; max. otáčky osy C 8 000 ot.

• Max. zdvih: 305 mm (verze L) / 127 mm (verze K)

• Vedlejší vřeteno: Částečné duté upínání, osa C; čisticí jednotka namontovaná na spodní nástrojové revolverové hlavě

• Horní nástrojová věž: X/Y/Z/H/B osy; 10 držáků nástrojů; dvojitý pohon

• Spodní nástrojová věž: osy s osami: X/Y/Z/H osy; 9 nástrojových držáků; kombinovaný pohon; oddělený provoz protivřetena.

• Měření/zpětná vazba: Skleněné stupnice na ose X (horní a dolní věž); rotační snímač na ose C.

• Obrábění vzadu: 8polohový zadní stůl s kombinovaným pohonem až pro 3 nástroje; připraven pro interní přívod chladicí kapaliny.

• Upínání: Zařízení pro změnu směru upínání a zařízení pro protiskluzový přítlak na hlavním a protivřetenu.

• Chladicí systém: Standardní systém s 3barovým a 8barovým čerpadlem (50 Hz) v 500litrové nádrži; přídavné 28barové čerpadlo (50 Hz), průtok 19 l/min.

• Odsávání: Přípojka D 150 mm pro centrální odsávání

Přídavné vybavení

• Není uvedeno (nejsou uvedeny žádné roboty, tyčový podavač, dopravník třísek ani externí automatizace).
