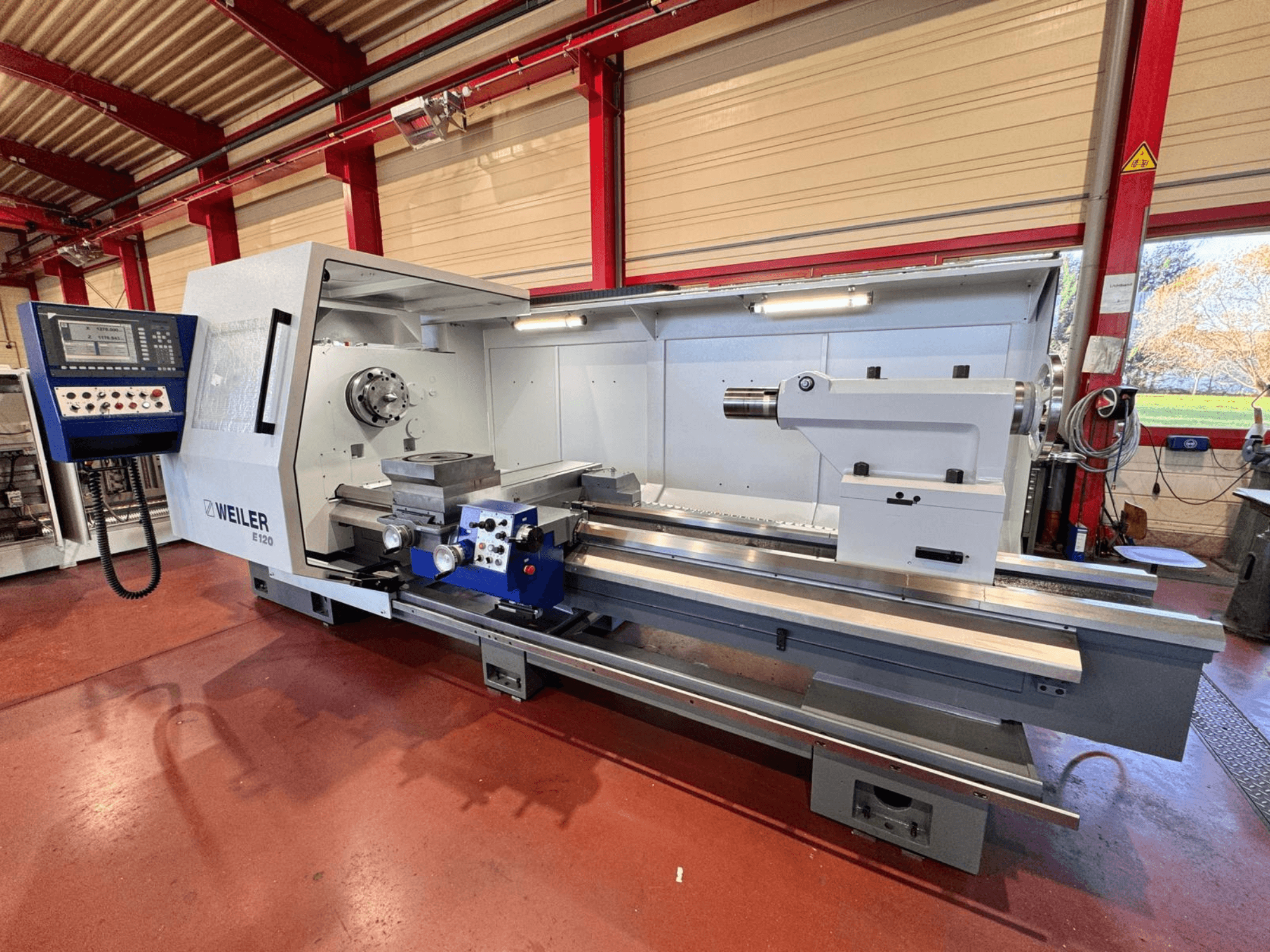

Weiler - E120x3000DE-TUR-WEI-2001-00002

• v roce 2025 bude kompletně zrekonstruována

• Pracovní prostor:

  • Rozteč: 3000 mm

  • Výška středu: 600 mm

  • Průměr otáčení nad ložem: 1200 mm

  • Průměr otáčení nad příčným sanem: 830 mm

  • Zdvih příčného suportu: 590 mm

  • Délka vedení lože: 860 mm

  • Průřez soustružnického nástroje (V x Š): 40 x 40 mm

  • Držák nástroje: Parat velikost 4

• Soustružnické vřeteno:

  • Hlava vřetena DIN 55027 / 55026, velikost 15

  • Vrtání vřetena: 165 mm

  • Kužel hlavního vřetena: metrický 171

• Hlavní pohon:

  • Výkon pohonu (60 % / 100 % ED): 45 / 37 kW

  • Max. točivý moment vřetena: 8000 Nm

  • Rozsah otáček 1. stupně převodovky: 1–280 ot./min

  • Rozsah otáček 2. převodového stupně: 4–900 ot./min

• Koník:

  • Průměr vřetena: 140 mm

  • Zdvih upínacího pouzdra: 300 mm

  • Vnitřní kuželovost vřetena: MK 6

• Rozměry a hmotnost stroje:

  • Celková délka: 5400 mm (bez dopravníku třísek), 6535 mm (s dopravníkem třísek)

  • Celková šířka: 2600 mm

  • Celková výška: 2120 mm

  • Hmotnost stroje: 11 500 kg

• Služby generálních oprav:

  • Kalením a broušením všech vodítek lože

  • Broušení vedení koníku

  • Generální oprava celé sestavy lože a příčného saní (broušení/škrábání všech vodicích drah)

  • Výměna kluzného obložení lože

  • Obnova nebo nové vyložení drážek pro pero a spodních vedení

  • Výměna všech stíracích lišt

  • Výměna všech řemenů

  • Generální oprava sestavy hlavního vřetena v vřeteníku

  • Výměna osy X včetně ložisek

  • Obnova osy Z včetně ložisek

  • Generální oprava upínacího trnu koníku (přebroušení kuželového profilu MK 6), výměna vřetena a matice

  • Seřízení upínacího systému

  • Výměna motoru hlavního vřetena

  • Kontrola pomocných motorů (osy X a Z)

  • Generální oprava stávajících bezpečnostních zařízení (posuvný kryt/ochrana čelistí)

  • Výměna všech otočných, kolenových a koncových spínačů

  • Výměna enkodéru vřetena a ručního kolečka

  • Výměna pohyblivých kabelů a hadic chladicí kapaliny v pracovním prostoru

  • Výměna centrální mazací jednotky

  • Obnova energetických řetězů

  • Lakování podle specifikací (standardní strukturovaný bazalt a světle šedá)

  • Montáž a geometrická kontrola stroje podle normy DIN 8605

Doplňkové vybavení

• 1x použité upínací sklíčidlo pro soustruh Ø 630 mm s různými čelistmi

• 1x použitá upínací deska Ø1100

• 1x použitý upínací podpěrný čelník, max. Ø300

• 1x použitý dopravník třísek
