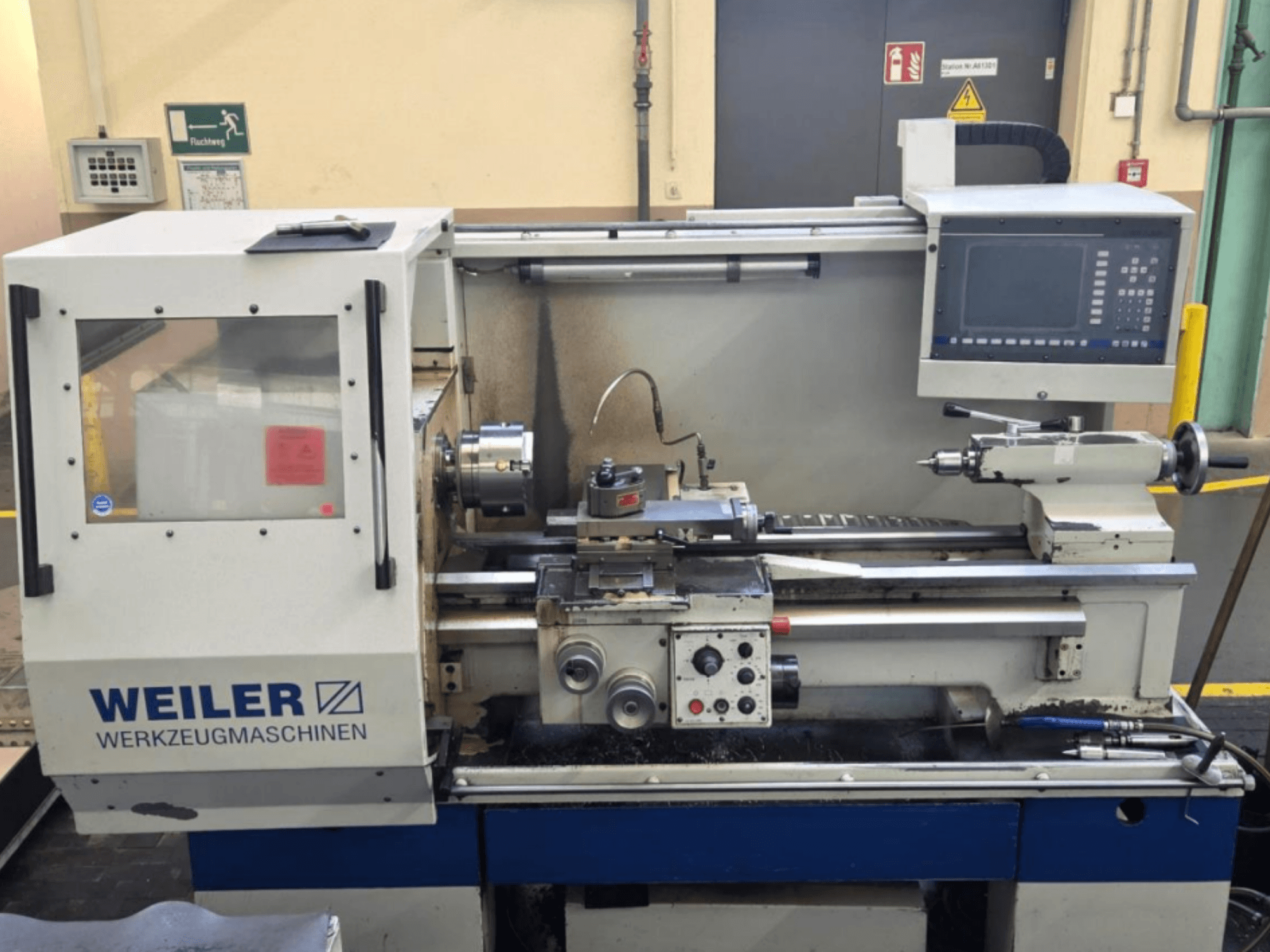

Weiler - E35 DDE-TUR-WEI-1999-00002

• Řízení: Siemens Sinumerik 810D s uživatelským softwarem Weiler D1

• Středová vzdálenost: 950 mm

• Délka soustružení: 950 mm

• Průchod přes lože: 410 mm

• Průchod přes příčný posuv: 200 mm

• Šířka lože: 330 mm

• Zdvih příčného suvaku: 230 mm

• Zdvih horního saní: 120 mm

• Průměr vřetena koníku: 65 mm

• Zdvih vřetena koníku: 120 mm

• Vnitřní kužel koníku: MK 4

• Posuvná síla (podélná/příčná): 8000 N / 5000 N

• Rychlopohyb (podélný/příčný): 10/5 m/min

• Průřez nástroje: 25 × 25 mm

• Displej: 12,1palcová barevná plochá obrazovka TFT

• Výkon pohonu (60/100 % pracovní cyklus): 11/9 kW

• Rozměry (D x Š x V): 2300 mm x 1400 mm x 1700 mm

• Hmotnost: 2100 kg

• Rozsah otáček vřetena (1. stupeň): 1–750 ot./min

• Rozsah otáček vřetena (2. stupeň): 4–3000 ot./min

• Max. točivý moment na vřetenu: 700 Nm

• Uchycení vřetena (DIN 55027): velikost 6

• Průměr vřetena (přední ložisko): 90 mm

• Vrtání vřetena: 54 mm

• Kónus vřetena: MK 6

• Provozní napětí: 400 V

• Řídicí napětí: 24 V

• Připojené zatížení: 14 kW

• Jmenovitý proud: 26 A

• Frekvence: 50 Hz

• Hlavní pojistky: 35 A

• Chladicí jednotka: 30 l/min při 0,4 bar

• Držák nástroje: Rychloupínací systém Multifix, velikost B

• Vlastnosti: Funkce učení; programování obrysů s grafickou podporou; rozhraní V-24; elektronický ruční ovladač pro ruční sledování obrysů

Doplňkové vybavení

• Součástí dodávky: 1 výměnný držák; pevný středový bod; zátka vřetena; sada klíčů; návody; ochranná stěna proti třískám; pohyblivý kryt proti rozstřikům; kryt sklíčidla s monitorováním koncového spínače

• Součástí volitelné výbavy: pevná podpěra s válečkovými čelistmi (12–150 mm); nastavitelný doraz dutého vřetena; páčkové upínací sklíčidlo pro DIN 6343-48 (173E)
