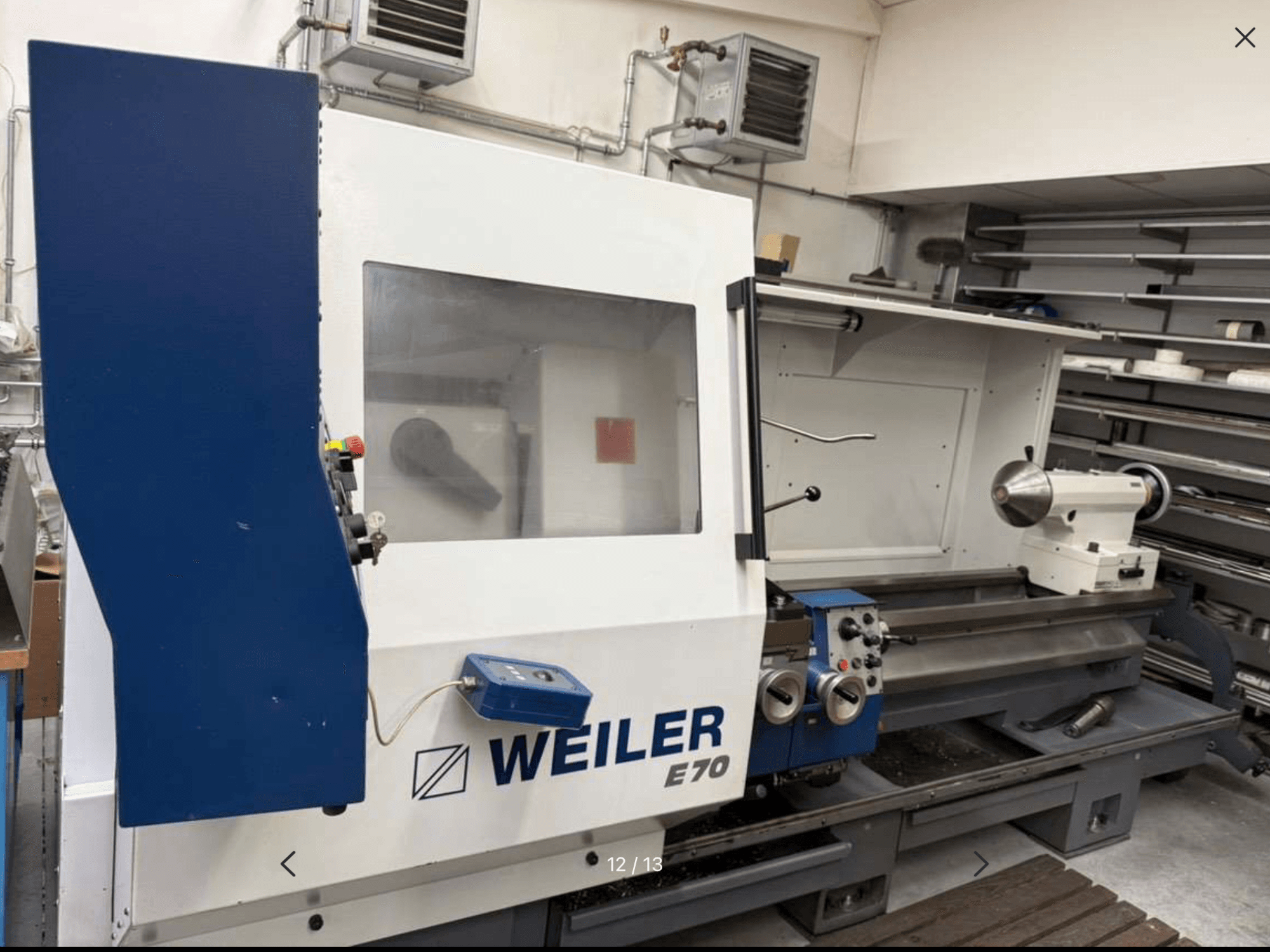

Weiler - E70 / 2000AT-TUR-WEI-2008-00001

• Pracovní rozsah a kapacita:

  • Výkyvné lůžko: 720 mm

  • Výkyv nad příčným skluzem: 430 mm

  • Středová výška: 360 mm

  • Vzdálenost mezi středy: 1 000 / 2 000 / 3 000 / 4 000 / 6 000 mm.

  • Šířka lože: 480 mm

  • Max. hmotnost obrobku (bez podpory): 2 500 kg

  • Maximální hmotnost obrobku (s pevnou opěrkou): 2 500 kg: 3 800 kg

• Vřeteno a vřeteník:

  • Otvory vřetena (standardní): 1: 106 mm

  • Otvor vřetena (volitelné příslušenství): 106 mm: 128 / 165 / 216 / 262 / 317 mm

  • Čelo vřetena: DIN 55027 velikost 11

  • Max. krouticí moment na vřetenu: 3 150 Nm

• Posuv a pohyb:

  • Rychlý posuv v ose Z: 10 000 mm/min (10 m/min)

  • Rychlý posuv v ose X: 10 min: 5 000 mm/min (5 m/min)

  • Posuvná síla (Z): 20 000 N

  • Posuvná síla (X): 20 000 N 10,000 N

• Koník:

  • Průměr pinoly: 115 mm

  • Zdvih pinoly: 225 mm

  • Vnitřní kužel: MK 6 (Morseův kužel)

• Možnost závitování:

  • Metrické závity: 0,1-400 mm

  • Řezné závity: 1/4-56 TPI

  • Modulové závity: 0,125-28 mm

  • DP závity: 1-224 DP

• Počet hodin: 22 491 h

Další vybavení

• Stabilní opěrka

• Koník

• Čelní deska
