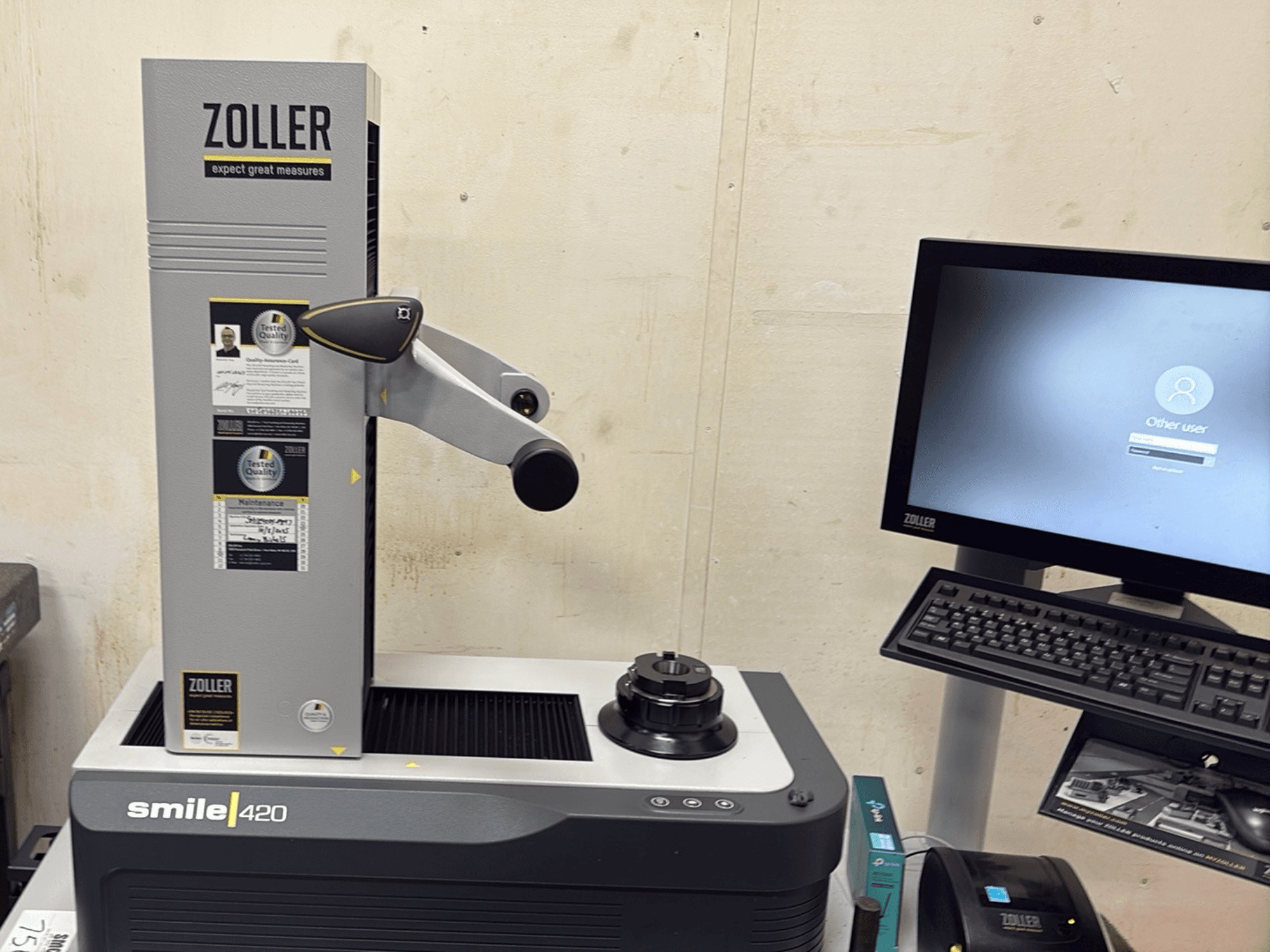

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Konstrukce: Ergonomický design, připravený k použití v dílně.

• Měřicí kapacita:

  • Maximální průměr nástroje: 420 mm

  • Max. délka nástroje (Z): 420 / 600 / 800 mm (poznámka: 800 mm vyžaduje stolový systém).

  • Rozsah měření X: 210 mm

  • Průměr měrky: 100 mm

• Přesnost:

  • Rozlišení displeje: Přesnost: 1 µm

  • Přesnost: 2 µm

  • Soustřednost: 2 µm

  • Přesnost nastavení jmenovité hodnoty: 2 µm

• Osy:

  • Až 3 osy v závislosti na konfiguraci: Z (podélná), X (příčná), C (vřeteno).

  • Motorizace osy C je u některých typů vřeten volitelná.

• Možnosti pohonu os:

  • Ručně prostřednictvím jednorukého zařízení ZOLLER eQ

  • Ruční jemné nastavení (volitelné)

  • Plné CNC řízení os Z/X/C (volitelně)

• Možnosti vřetena (vysoká přesnost):

  • Vřeteno PCS (výkonový upínací systém) kompatibilní s: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, Hydro sklíčidla D32-D63.

  • Vysoce přesné vřeteno SK50

  • Univerzální vřeteno HGV-UZ

• Funkce vřetena (volitelné):

  • Automatické ostření

  • ROD - snímač otáčení vřetena

  • Systém omezení délky "aszm" (lineární nebo rotační)

• Optický systém (standardní optický nosič):

  • Kamera s vysílaným světlem

  • Zorné pole: 7,3 × 6,7 mm

  • Pracovní vzdálenost: 100 mm

  • Snímač: 1/3" CCD monochromatický

  • Kontrola ostří pomocí 12 červených LED diod

Další vybavení

• Stolní systém (nutný pro dosažení délky nástroje 800 mm)
