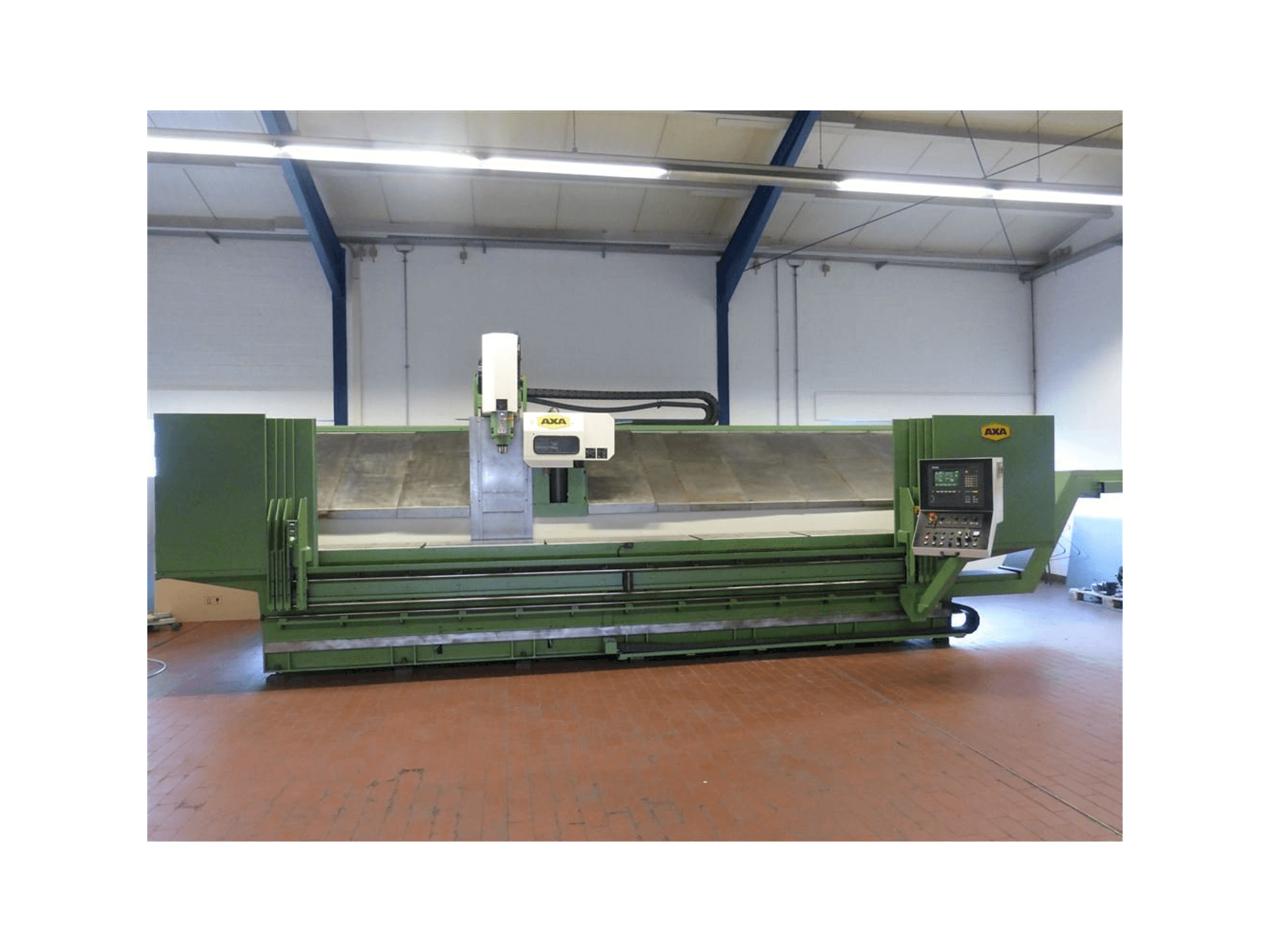

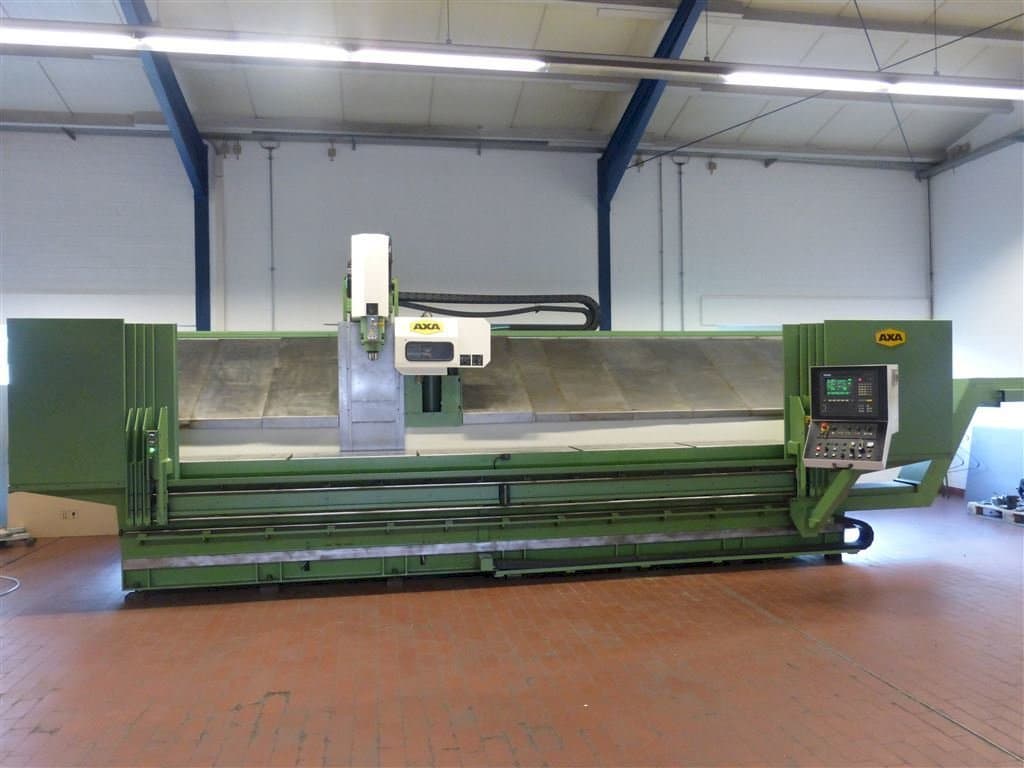

Toto vertikální obráběcí centrum AXA VSC 1-5000M / E bylo vyrobeno v roce 1998 a opraveno v roce 2020. Je vybaveno řídicí jednotkou SIEMENS 810 M / GA3. Tento tříosý stroj má rozsah otáček vřetena 40 - 6000 ot / min a rozměr stolu 5470 mm x 500 mm. Při své poslední kontrole získal obnovení hadic emulze pro vnější chlazení a výměnu disků pracovního prostoru a gumových obklopujících prvků mezi dalšími výhodami.
Přehled
- Výrobce: AXA
- rok: 1998
- MODEL: VSC 1-5000M/E
- typ aplikace: Frézování
- Země umístění: Německo
- Typ stroje: Obráběcí centra (vertikální)
- dostupnost: Prodáno
- řídicí jednotka značky: SIEMENS
- GINDUMAC ID: DE-MIL-AXA-1998-00001
Technické informace
Řídící jednotka
- Výrobce: SIEMENS
- Model: 810 M/GA3
Hlavní jednotka
- Rozsah otáček vřetena: 40 - 6000 1/MIN
- Zúžení nástroje: SK 40
- Počet os: 3
Pojezdy os
- Osa X Pojezdy os: 5000 mm
- Osy Y Pojezdy os: 420 mm
- Osa Z Pojezdy os: 480 mm
Stůl
- Vnější délka: 5470 mm
- Vnější šířka: 500 mm
- Min. Vzdálenost mezi vertikálním vřetenem a stolem: 170 mm
- Maximální vzdálenost mezi svislým vřetenem a stolem: 650 mm
Nástroje
- Počet stanic: 30
- Držák nástroje: SK 40 DIN69871A / 69872A
Média
- Dopravník třísek: Ano
Dodatečné informace
- Výhody technického stroje:
- - Nové ložisko hlavního vřetena
- - Zdvih kyvadla: 2 x 2300 mm
- - Při kyvadlovém provozu s kyvadlovým zdvihem v ose x je ochrana zajištěna bezpečnostním obvodem pro boční detekci
- - Třífázový motor siemens s vyfukováním vřetena při výměně nástroje
- - Zásobník řetězu pohybující se v ose x
- - Měřicí systém v x / y / z: přímý lineární; skleněné váhy heidenhain v osách x, y, z chráněné v hliníkovém krytu
- - Základní saně x / y, sloupec z a saně, jakož i jsou vyrobeny z vysoce kvalitní strojní litiny
- - Závěsný pásový dopravník třísek - výsyp doprava - šířka posuvu 300 mm, výška vykládky cca. 1250 mm
- - Kontrola bezpečnostních funkcí nouzového zastavení a bezpečnostních dveří (v případě potřeby je stav dodávky (v případě potřeby je obnoven stav dodávky)
- - Výměna vadných spínačů
- Kvalitativní výhody stroje:
- - Čištění stroje
- - Částečné lakování částí stroje
- - Výměna hadic emulze pro vnější chlazení
- - Výměna disků pracovního prostoru a gumy obklopuje
- - Broušení povrchů stolů stroje a opětovné nastavení podle vyrovnávací drážky
- - Generální oprava kluzného obložení příčného saně osy x
- - Nové ložisko hlavního vřetena v továrně axa
- - Výměna jiných vadných mechanických dílů za originální nebo identické díly
- - Kontrola poškození elektrických kabelů a poškození kabelů a
- - Nové kabely měřicího systému v ose xa k hlavnímu vřetenu
Výhody stroje
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
