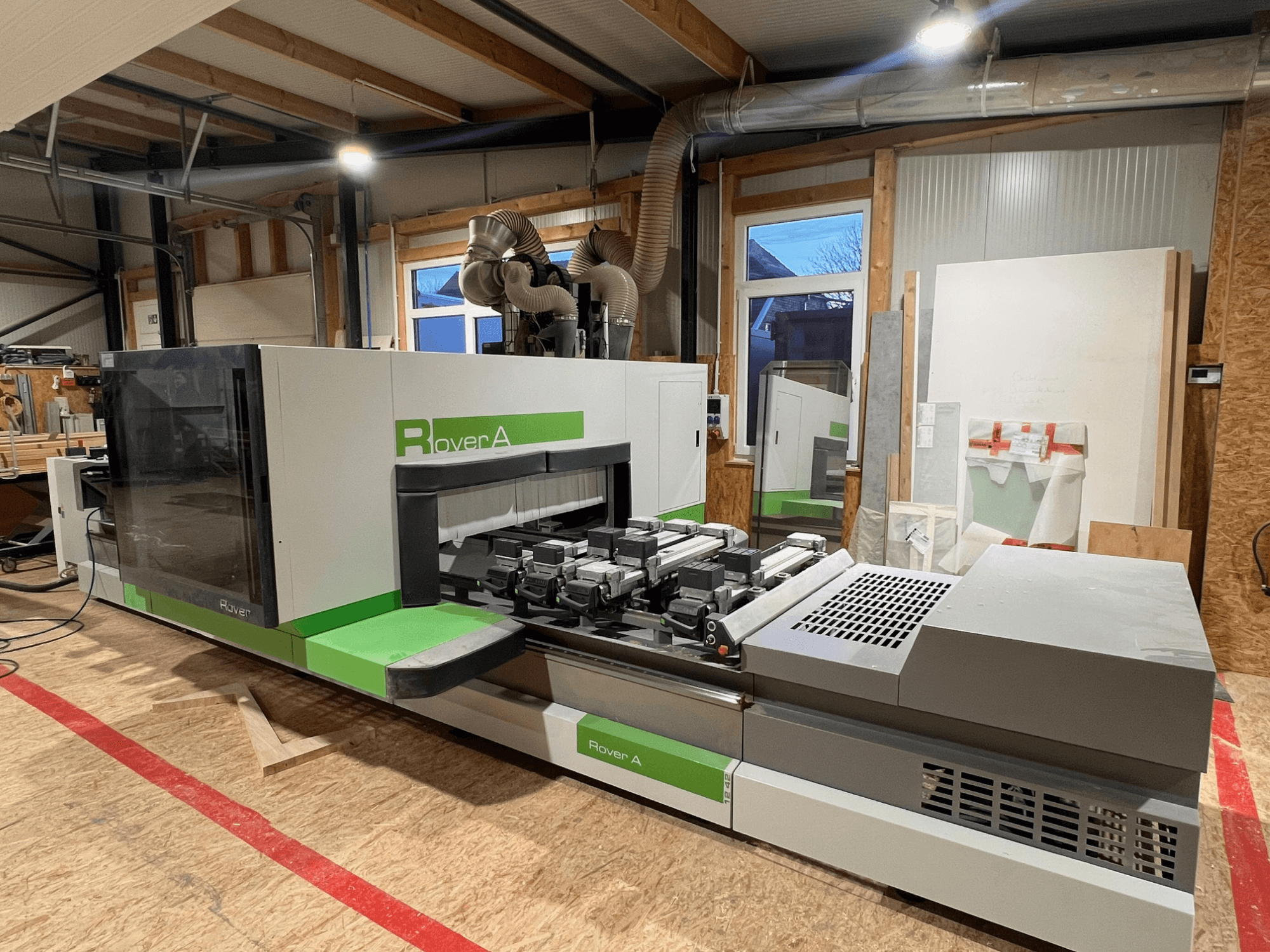

BIESSE - Rover A 1242DE-CNC-BIE-2021-00001

• Pracovní rozsah

  • Y (5osý): 1270 mm

  • Y (4osý): 70 mm 1260 mm

  • Z (s vakuovými moduly H=74 mm): 230 mm

  • Z (s vakuovými moduly H=29 mm): 275 mm

• Osy a pohony

  • X a Y: hřebenový pohon; třída přesnosti 6

  • Z: Kuličkový šroub s předepnutou maticí; třída přesnosti ISO C7

  • Motory: Bezkartáčové motory s digitálními pohony přes systém Mechatrolink.

• Řídicí systém a hardware PC

  • Řízení: BH660 (na bázi PC) s technologií WRT (Windows Real Time).

  • PROCESOR: Intel Core i5 nebo vyšší

  • PAMĚŤ RAM: 16 GB

  • Úložiště: 256 GB SSD nebo vyšší

  • Monitor: 21,5palcová barevná obrazovka LCD

  • Operační systém: Windows s rozšířením pro správu procesů v reálném čase

  • Připojení: 1: Ethernetová karta; porty USB

• Elektrické a pneumatické

  • Napájení: 380 / 400 / 415 V - 50/60 Hz

  • Řídicí napětí: 24 V DC (stabilizované napájení)

  • Chlazení skříně: Vzduchotechnika pro provoz do 40 °C (104 °F)

  • UPS (nepřerušitelný zdroj napájení): 7-10 minut provozu pro ochranu dat

• Podpora obrobků (systém ATS)

  • Podpěry obrobků: 8 hliníkových podpěr ATS na lineárních vedeních

  • Nosiče modulů: 24 nosičů (132 × 132 × H41,5 mm) s pneumatickým upínáním

  • Asistent pro seřizování (SA): Ruční polohování s LED indikátory; přesnost ±1,5 mm

  • Vakuové zóny: 2 nezávislé pracovní oblasti v X; 2 nezávislé upínací oblasti v X

• Software a licence

  • Primární software: NC-HOPS 7 MacroCAM

• Bezpečnost a údržba

  • Bezpečnostní systém: Systém nárazníků (vpředu a vzadu) pro okamžité zastavení při nárazu

  • Ochrana: Průhledná přední deska z polykarbonátu a kryt pohlcující zvuk.

  • Mazání: Automatický systém mazání lineárních vedení a ozubeného kola/kolébky

Další vybavení

• Vakuové vývěvy (podporované/volitelné): Až dvě jednotky, každá 90/100 m³/h nebo 250 m³/h.
