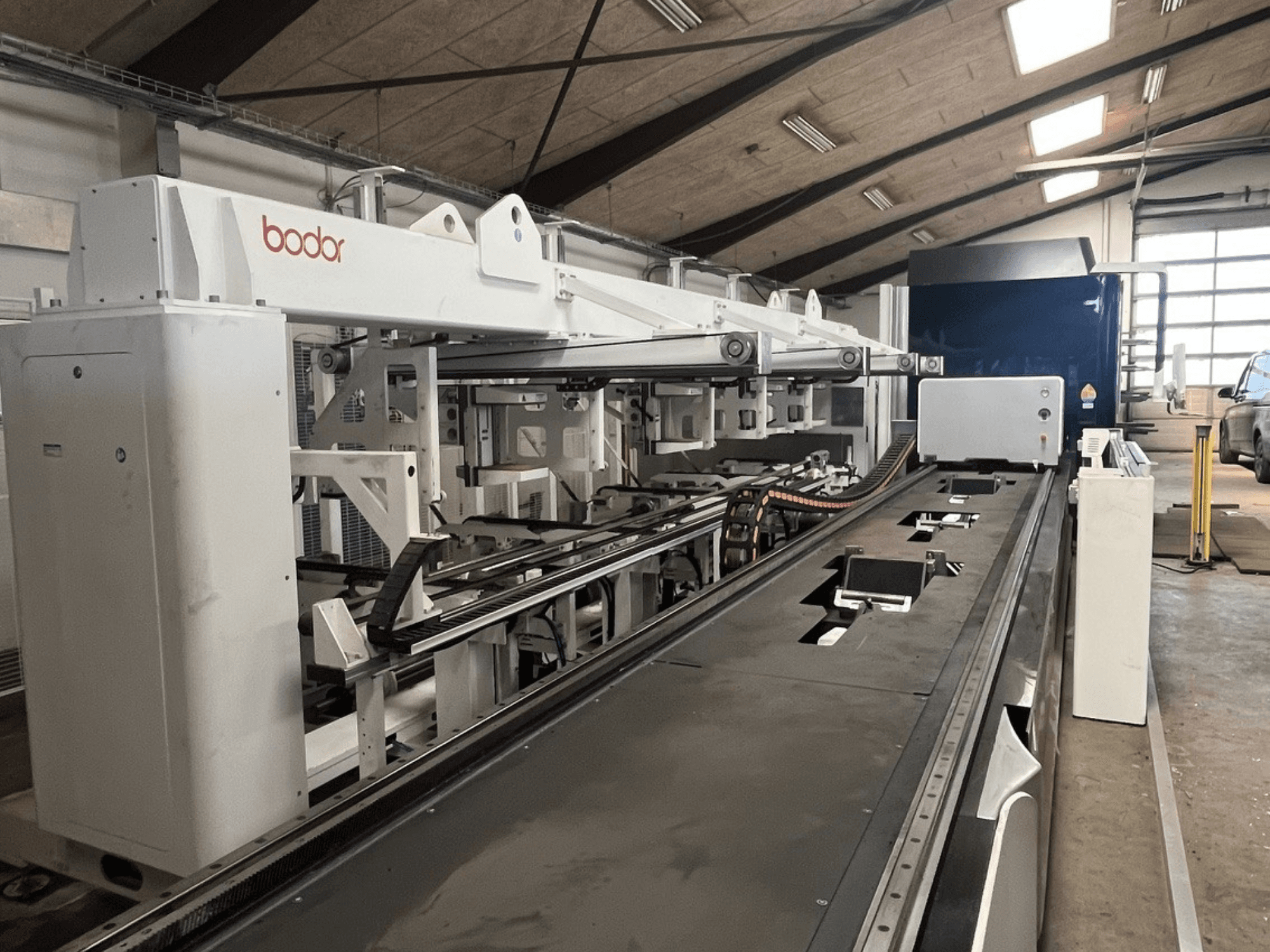

Bodor - T2-65-3000WDK-CUT-BOD-2024-00001

Model T230

Rozsah rozměrů trubek Kulaté trubky: φ8–φ230 mm

Čtvercové trubky: □8–□230 mm

Obdélníkové trubky: 230 mm ≥ délka strany ≥ 8 mm

Dvojitý nosník 10#–14#

Požadavky na trubky

Průměr < φ50 mm

Tloušťka stěny trubek ≥ 1,2 mm;

Průměr ≥ φ50 mm

Tloušťka stěny ≥ 2,5 % průměru trubek

Maximální zatížení pneumatického upínacího pouzdra 300 kg 46 kg/m

Maximální délka obráběné trubky 6500 mm

Maximální délka vykládky 4500 mm

Nejkratší zbytkový materiál 80 mm

Výkon laseru / značka: 3 000 W, Bodor

Přesnost polohování 0,05 mm

Přesnost opětovného polohování 0,03 mm

Max. zrychlení 1,5 G

Celkové rozměry stroje

12 650 mm × 2 350 mm × 2 500 mm

Celková hmotnost 5060 kg
