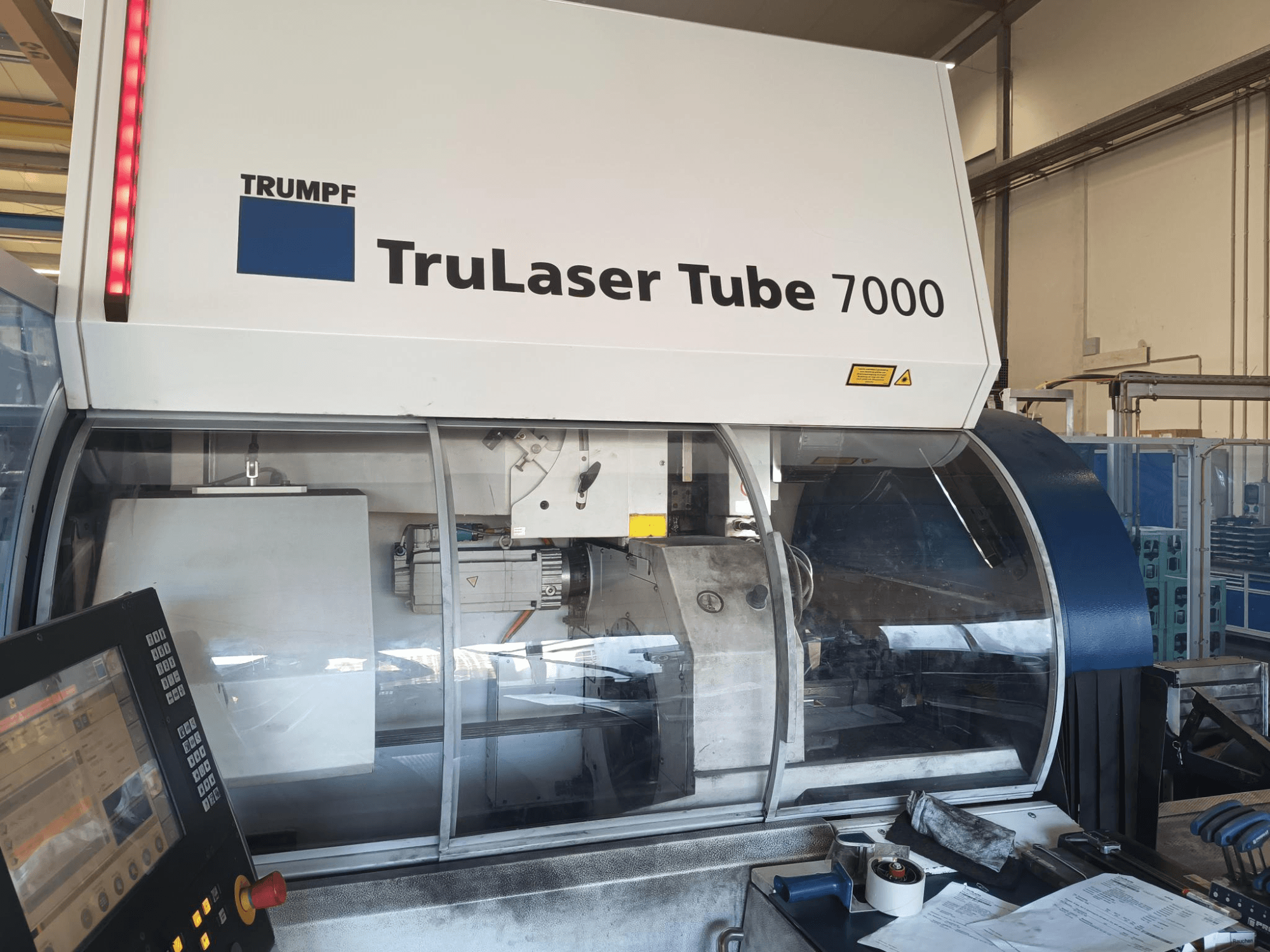

TRUMPF - TruLaser Tube 7000 KT02DE-CUT-TRU-2010-00003

• Průměr kruhu: 200 mm

• Odklízecí stanice: 3 m s kartáčovým stolem

• Zásobník na vyřazené kusy

• Pracovní rozsah osy X trubky: 6500 mm

• Vnější průměr kruhu: 254 mm (vylepšeno ze standardních 200 mm)

• Vykládací stanice: 3 m s kartáčovým stolem, přední vykládání

• Typ laseru: CO₂ laser TruFlow 3600 včetně LensLine (vylepšení oproti standardnímu modelu TruFlow 2000 za příplatek)

• Řízení: Sinumerik 840D, Teleservice

• Standardní software/funkce: NitroLine, FocusLine, SprintLine, regulace výkonu laseru, programovatelný tlak řezacího plynu, opětovné spuštění programu, automatické vypnutí, osvětlení pracovního prostoru, funkce deníku laseru, chladicí jednotka laseru

• Laser: CO₂ laser TruFlow 2000

• Chladicí jednotka laseru

• Řezací hlava: Řezací hlava s čočkou o ohniskové vzdálenosti 155 mm, ControlLine

• Řídicí jednotka: 84D

• Připojení/přenos dat: Síťové připojení RJ-45, USB připojení; síťové připojení včetně instalace

• Bezpečnost: Označení CE, Vícepaprskové světelné závory, Kompaktní odsavač prachu 1500 Nm³/h, Ochranná kabina s panely z Makrolonu

• Provozní teplota okolí: až 43 °C

• Typ instalace: Speciální uspořádání instalace stroje

Doplňkové vybavení

• Příslušenství:

  • Kufr s náhradními díly pro řezací hlavy

  • 1 x sada dálkového ovládání

  • Sada upínacích čelistí Ø 16 / 200 mm

  • Vodicí lišty ve tvaru U pro odklízecí stanici s vnějším průměrem = 200 mm

• Automatizace:

  • Nakládací jednotka: LoadMaster Tube 6,5 m s oporou svazku, 2 chapadla, kapacita vnějšího průměru kruhu 254 mm, konstrukce s minimálním poškrábáním pro 6 m, otočná dopravníková linka, přídavné chapadlo D = 254 mm

  • Možnosti pro LoadMaster Tube 6 m:

    • Vnější průměr 250 mm

    • Kratší podpora pásu

    • Otočná část dopravníku

    • Přídavný uchopovač Ø 200 mm

    • Přídavný uchopovač Ø 250 mm

• Speciální vybavení:

  • Flexibilní vyřazovací stanice 4,5 m (prototyp) namísto vyřazovací stanice 3 m, bez kartáčového stolu

  • Speciální instalace pro flexibilní vyřazovací stanici

  • LoadMaster (sériová verze 103)

  • Instalace o 100 mm výše (možnost použití drátěného koše), rozhodnutí při převzetí

• Služby:

  • Instalace, uvedení do provozu, zaškolení
