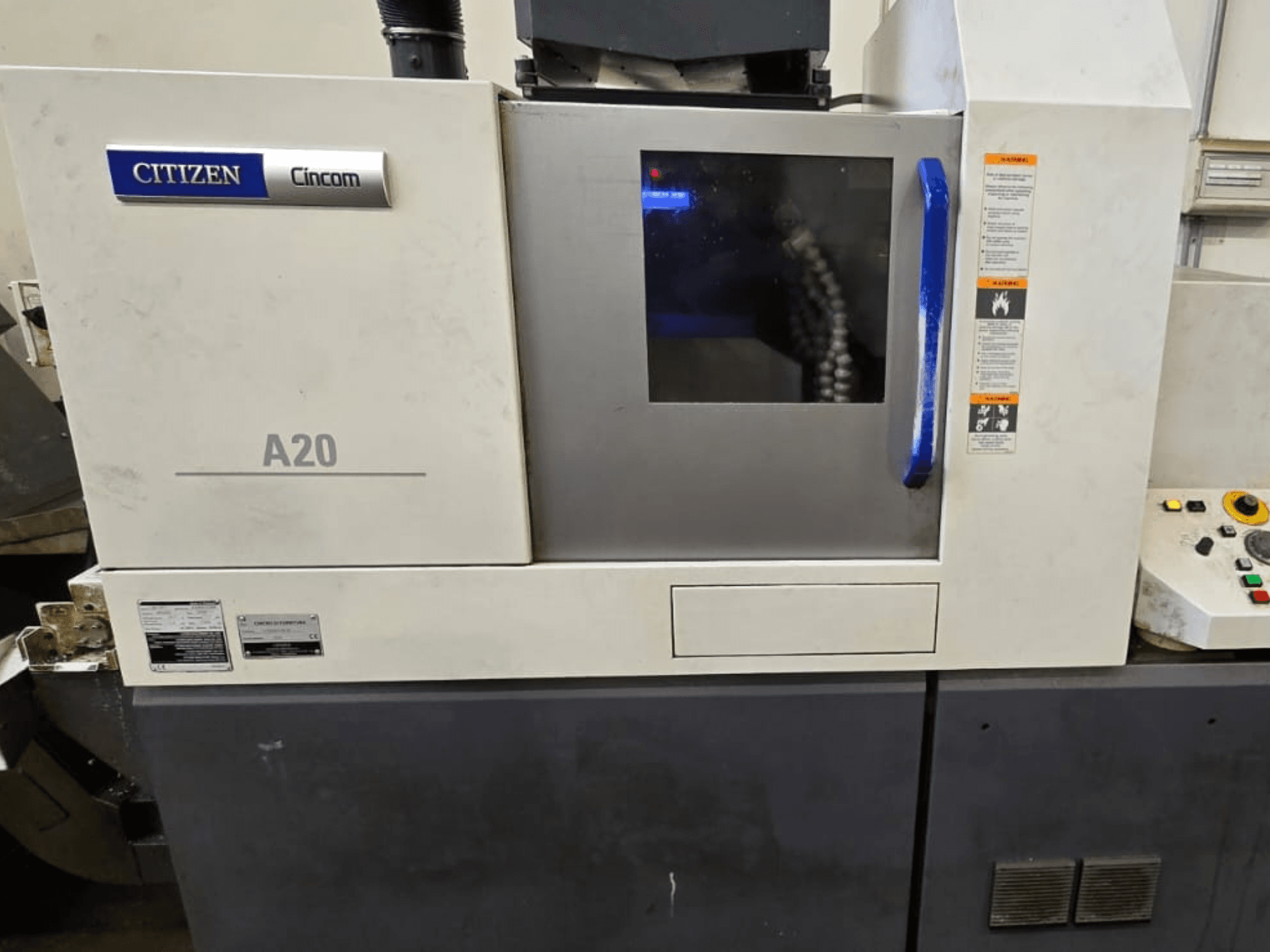

Citizen - A20IT-TUR-CIT-2018-00001

• Stav: Pod napětím, viditelný v provozu

• Provozní hodiny vřetena: cca 7 000 h

• Osy/konfigurace:

  • Celkový počet os: 6 (5 lineárních: X1, Y1, Z1, X2, Z2 + osa C)

  • Osa C: na hlavním a protiběžném vřetenu, rozlišení 0,001°, 90° index 0,27 s

• Pracovní kapacita:

  • Max. průměr tyče: standardně 20 mm; s nainstalovanou volitelnou výbavou pro velké otvory: 25,4 mm (1")

  • Max. délka obrábění na jedno upnutí: 200 mm se synchronizovanou vodicí pouzdrem

  • Max. výsuv z protibřitu: 80 mm

• Hlavní vřeteno:

  • Maximální otáčky: 10 000 ot./min (omezeno na 8 000 ot./min při otvoru 25,4 mm pomocí parametru)

  • Výkon motoru: 2,2 / 3,7 kW

  • Max. vrtání: Ø 12 mm

  • Max. závitování: M8

• Protivřeteno:

  • Maximální otáčky: 8 000 ot./min

  • Výkon motoru: 1,1 / 1,5 kW

  • Osa C: Ano, rozlišení 0,001°

• Systém upevnění nástrojů:

  • Celkový počet pozic nástrojů: 22 + α

  • Poháněné nástroje: Ano

  • Pohonné nástroje: 4

  • Výkon motoru poháněného nástroje: 0,75 kW

  • Maximální otáčky poháněných nástrojů: 8 000 ot./min

• Uspořádání nástrojů:

  • Sada nástrojových držáků: 5 soustružnických nástrojů, 16 × 16 mm

  • Příčně poháněné nástroje: 4 × ER16

  • Přední polohy nástrojů: 4 pevné poháněné nástroje + 2 dvojité polohy ER11

  • Zadní polohy nástrojů: 3 pevné nástroje + 1 poháněný nástroj ER11 na protivřetenu

  • Průměr vyvrtávacího nástroje: Ø25,4 mm na 3 pozicích

• Pohyby:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Posuv/přesnost:

  • Rychlý posuv: 30 m/min (X/Y/Z)

  • Lineární rozlišení: 0,0001 mm

  • Rozlišení otáčení: 0,001°

• Kapaliny:

  • Objem olejové nádrže: 180 l

• Instalace:

  • Napájení: 200 V ±10 %, 50/60 Hz

  • Příkon: cca 13 kVA (15 kVA s vysokotlakým chladivem)

  • Přívod vzduchu: 0,5 MPa, 100 NL/min

• Instalované volitelné příslušenství:

  • Volitelná výbava pro velký průměr vřetena S393 s průměrem vřetena 25,4 mm (1")

Doplňkové vybavení

• Podavač tyčí: LNS EXPR S3 320 Z, kapacita 3 m, až do Ø25 mm

• Vysokotlaký chladicí systém: Citizen 1,5 MPa, 15 l/min, filtr 50 μm

• Dopravník třísek: kloubový typ, výstup vzadu

• Odvod dlouhých obrobků

• Odsávací jednotka (mlha/kouř)
