Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

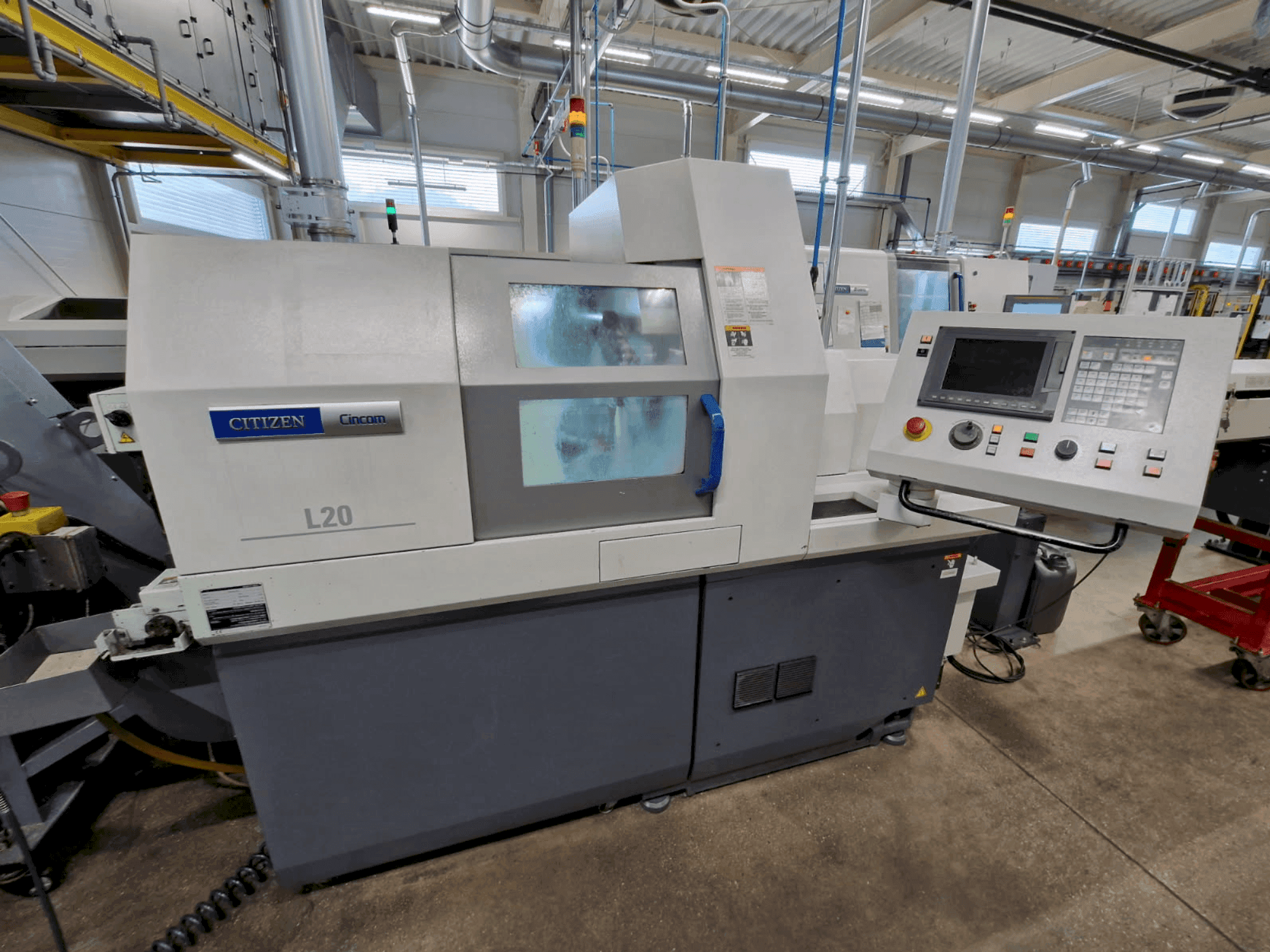

CITIZEN Cincom L20E-2M8 s tyčovým podavačem FMB a dopravníkem třísek LNS

Stroj je vhodný pro efektivní soustružení do průměru 20 mm.

Stroj je navržen tak, aby pojal až 37 nástrojů pro obrábění složitých výrobků.

Sada dílčích sestav nástrojů:

Vertikální držák s 5 nástroji

4-7 rotujících nástrojů pro příčné radiální obrábění.

Vrtací nástroje 3-9 pro čelní obrábění

0-4 rotační nástroje pro protivřeteno

4-10 vrtací nástroje pro protivřeteno

Základní konfigurace

Základní lože: blokový odlitek se silným lineárním vedením (tepelná a vibrační stabilita)

Hlavní vřeteno: 10 000 ot/min, osa C, Ø průchodu 26 mm (max. tyč Ø20 mm)

W1: vertikální držák s 5 nástroji (12 × 12 × 130 mm)

3× GSC1310 radiální rotační nástroje ER16 (1 kW, 7 500 ot./min.)

Rotační jednotka GSE3210 s nastavením 0°/90° pro frézovací jednotku (3× GSC1310 ER16)

Vrtací blok U124B (2+1) pro hluboké otvory

Protivřeteno: 8 000 ot/min, volitelná osa C, výkon 0,75/1,5 kW

U153B poháněná nástrojová jednotka pro protivřeteno (0,75 kW) + 4× adaptéry SAU819 Ø19,05

Řídicí jednotka: Mitsubishi Meldas 700 (OS Windows, vylepšený procesor, LCD 8,4")

Současné obrábění na hlavním a pomocném vřetenu

Nová konstrukce posuvného krytu dveří, úspora místa

Technické údaje

Hlavní vřeteno

Maximální délka soustružení: 200 mm

Průchodnost Ø: 26 mm

Maximální Ø tyče: 20 mm

Otáčky: 200-10 000 ot/min

Výkon: 2,2 / 3,7 kW

Polohování: Osa C (0,001°)

Protivřeteno

Max. průměr tyče: 20 mm

Otáčky: 200-8 000 ot/min

Výkon: 0,75 / 1,5 kW

Polohování: Osa C:

Max. délka obrobku v kleštině: 80 mm

Poháněné nástroje

Otáčky: 200-7 500 ot/min

Výkon: 1 kW

5 nástrojů (vertikální držák) + 4-7 radiálních + 3 ve směru Z

Nástroje

5 nástrojů (12 × 12 × 130 mm)

3polohový vrtací blok na protivřetenu (3× Ø25,4 mm)

Držáky pro zpětné obrábění: 3-6 (Ø19,06 mm)

Vodítka

Upínací kleštiny: E145

Vodicí pouzdro: Neukomm 22.001

Stroj ER16 / ER11

Další vybavení

• Upínací jednotka Ø25 mm

• Čerpadlo 15 barů pro oplachování protivřetena

• Adaptéry SAU819 do Ø8 mm

• Transformátor 3×400 V/3×200 V, 10 kW

• Dopravník třísek LNS MH-HB

• Podavač tyčí FMB Minimag 20/3200
