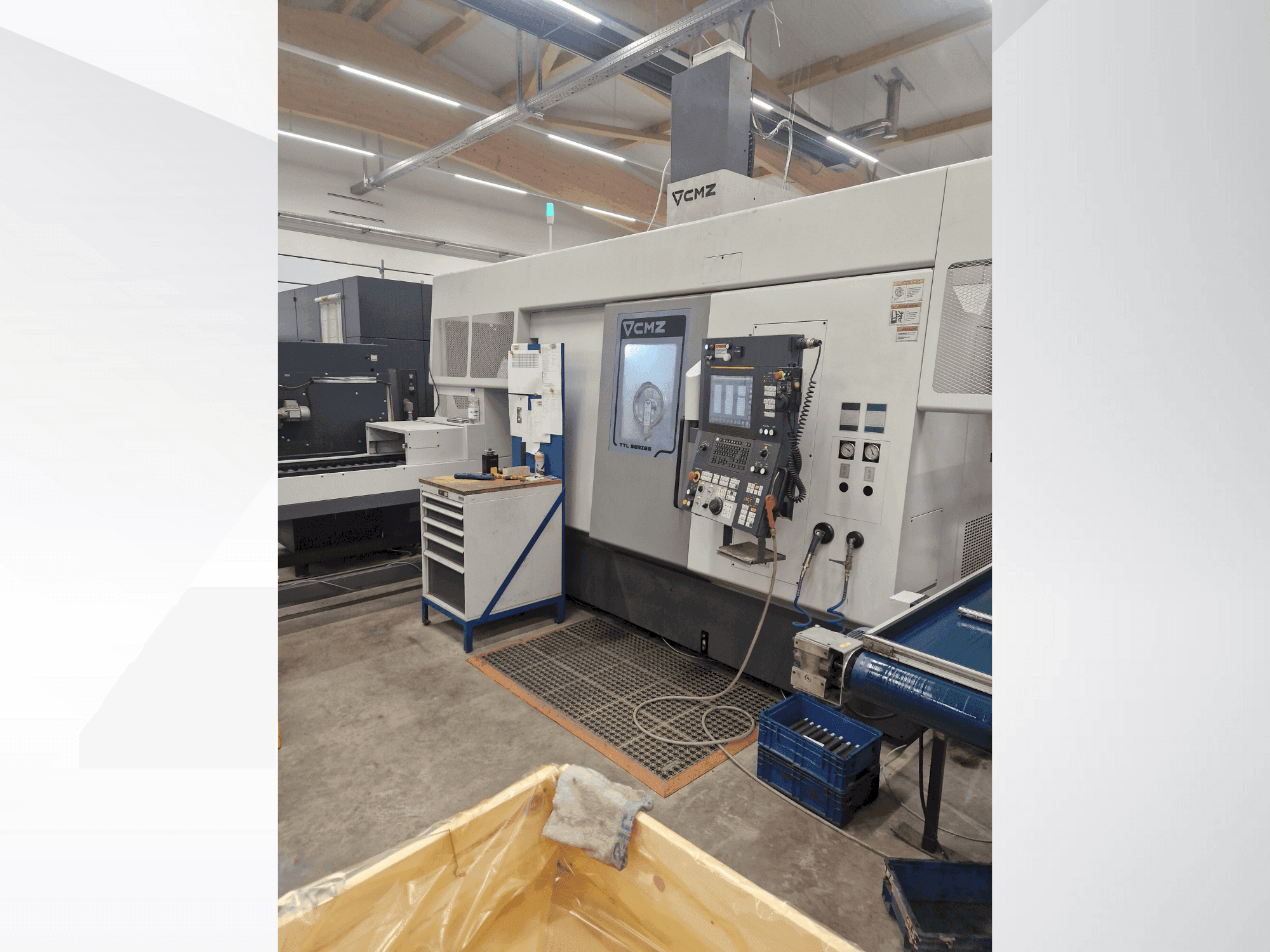

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Výhody stroje

Technické výhody stroje

- Napětí: 400 V střídavého proudu

- Fáze: 3 + N + PE

- Frekvence: 50 Hz

- Maximální výkon: 90 kVA

- Maximální proud: 125 A

- Tlak vzduchu: 6 bar

- Jazyk stroje: němčina

- Řídicí systém: Fanuc (G-kódy typu A)

- Vybavení levého vřetena: systém LPS, axiální doraz, přívod chladicí kapaliny přes vřeteno, upínací kleštinové sklíčidlo Hainbuch AXFIX 65 (standard) 2703/0008

- Vybavení pravého vřetena: systém LPS, přívod chladicí kapaliny vřetenem, koník v dlouhém provedení pro poháněný hrot CM 3, upínací kleštinové sklíčidlo Hainbuch AXFIX 65 (standard) 2703/0008

- Zařízení pro přednastavení nástrojů: přednastavovač nástrojů v dodávce

- Odvod třísek: Zadní dopravník třísek s dvojitým řetězem

- Horní nástrojová revolverová hlava (T1): Vysokotlaké čerpadlo chladicí kapaliny se 3 programovatelnými stupni (35, 15 a 6 bar), včetně filtru 75 µm

- Dolní nástrojová revolverová hlava (T2): Vysokotlaké čerpadlo chladicí kapaliny se 3 programovatelnými stupni (35, 15 a 6 bar), včetně filtru 75 µm

- Vlastnosti chladicí kapaliny: Trysky chladicí kapaliny nad vřeteny, proplachovací tryska chladicí kapaliny, monitorování hladiny v nádrži

- Monitorovací systémy: Řízení životnosti nástrojů, monitorování zatížení nástrojů

- Odsávací systém: Připojovací příruba Ø150, odsávací jednotka LTA E120-X1-H s montážními díly, hadicemi a podpěrou

- Automatizace / portálový nakladač: 3osý CNC portálový nakladač GL20-11 (pojezdová dráha na obě strany), servopoháněný dvojitý otočný chapadlo 2×180° pro hřídelové díly GLII, speciální kryt portálu

- Manipulace s obrobky: Nosič obrobků WS-700-3000 na přední levé straně, WS-700 se 3 řadami V-vodítek (2 hřídele v řadě), nosič obrobků CMZ pro kulatý a čtvercový materiál (verze s V-podporou 90°), připojovací rozhraní pro vykládací pás zákazníka

- Dodávané držáky nástrojů: 8x dvojité radiální držáky pro nástroje 20x20 (310.04.092046), 6x držáků pro vyvrtávací nástroje Ø32 H75 (310.04.092060), 2x axiální držáky TTL/10400/02 pro poháněné nástroje ER32 s vnitřním chlazením 70 bar (12 000 ot./min), 2x TTL/10400/09 radiální držáky pro poháněné nástroje s vnitřním chlazením 70 bar ER16 (max. 12 000 ot./min)

- Součástí dodávky jsou upínací čelisti: čelisti pro surový materiál (32 mm/30–35 mm, 35 mm/35–40 mm, čtvercové 30 mm/30 × 30 mm), čelisti pro hotové díly (32 mm/30–35 mm, 38–40 mm/35–40 mm, čtvercové 30 mm/30 × 30 mm)

- otočné průhledové okénko / kontrolka stavu stroje

- Cmz vyžaduje signál signalizující, že lze vložit díl / výstupní signál signalizující, že dopravník se může volně pohybovat
