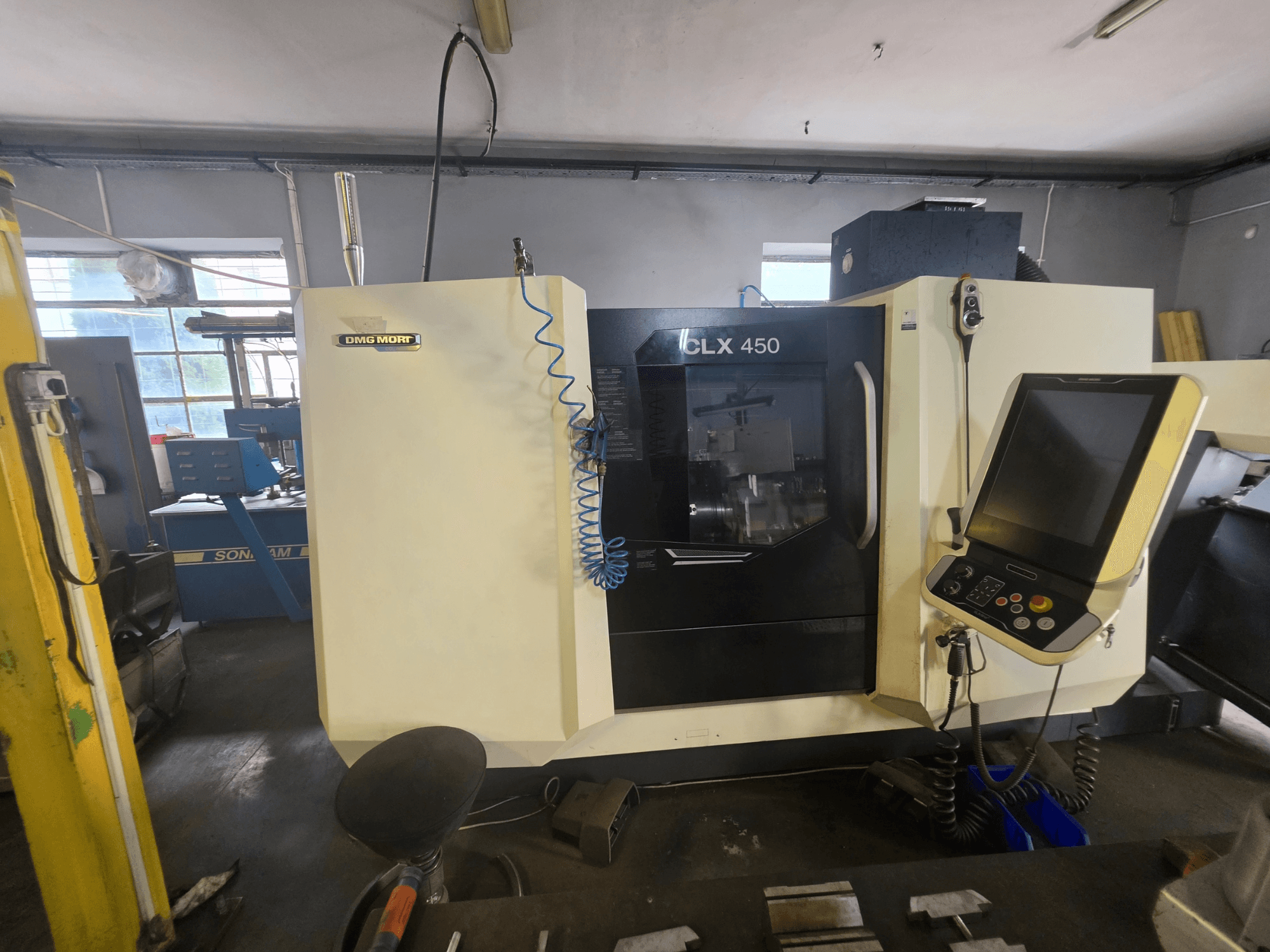

DMG MORI - CLX 450 V6PL-TUR-DMG-2021-00002

• Řízení: Siemens 840D s programem ShopTurn

• HMI: DMG MORI SLIMline Multi-Touch, 19" dotykový displej

• Provozní doba vřetena: cca 2 928 h

Pracovní kapacita a osy

• Osy: X, Y, Z; osa C na hlavním a protiběžném vřetenu

• Maximální průměr soustružení: 400 mm

• Průchod přes lože: 700 mm

• Průměr přes příčný posuv: 370 mm

• Rychlopohyb: X/Z 30 m/min; Y 22,5 m/min

Hlavní vřeteno

• Hrot vřetena: A2-8

• Průměr tyče: 80 mm

• Výkon: 25,5 kW (40 % ED) / 17 kW (S1)

• Točivý moment: 426 Nm (40 % ED) / 283 Nm (S1)

• Funkce diferenciálního upínacího tlaku

Protivřeteno

• Maximální otáčky: 5 000 ot./min

• Hrot vřetena: A2-6

• Výkon: 14 kW (40 % ED) / 13 kW (S1)

• Točivý moment: 192 Nm (40 % ED) / 171,5 Nm (S1)

• Funkce diferenciálního upínacího tlaku

• Vnitřní proplachování sklíčidla

• Funkce pomocného koníku

Nástrojová revolverová hlava a poháněné nástroje

• 12polohová revolverová hlava VDI 40 s 6 přídavnými stanicemi BT

• Pohonné nástroje: až 4 000 ot./min

• Výkon/točivý moment poháněného nástroje: 5,44 kW (40 % ED) / 20 Nm (40 % ED)

Vybavení/volitelné příslušenství (integrované do stroje)

• Sada pro nastavení: systém přívodu chladicí kapaliny s tlakem 12 bar; mycí pistole na chladicí kapalinu s tlakem 5 bar

• Balíček pro bezpečné upínání

• Připojení: DMG MORI IoTconnector; DMG MORI Messenger V4

• Softwarové volitelné funkce Siemens: Multi Threading 2.0; variabilní otáčky vřetena; cyklus oddělování na ose Y; cyklus pro frézování drážek

Elektrické údaje

• Napájecí napětí: 400 V ±10 %, 50 Hz

• Fáze: L1, L2, L3, N, PE

• Připojené zatížení: 39 kVA

• Maximální jmenovitý proud: 56 A
