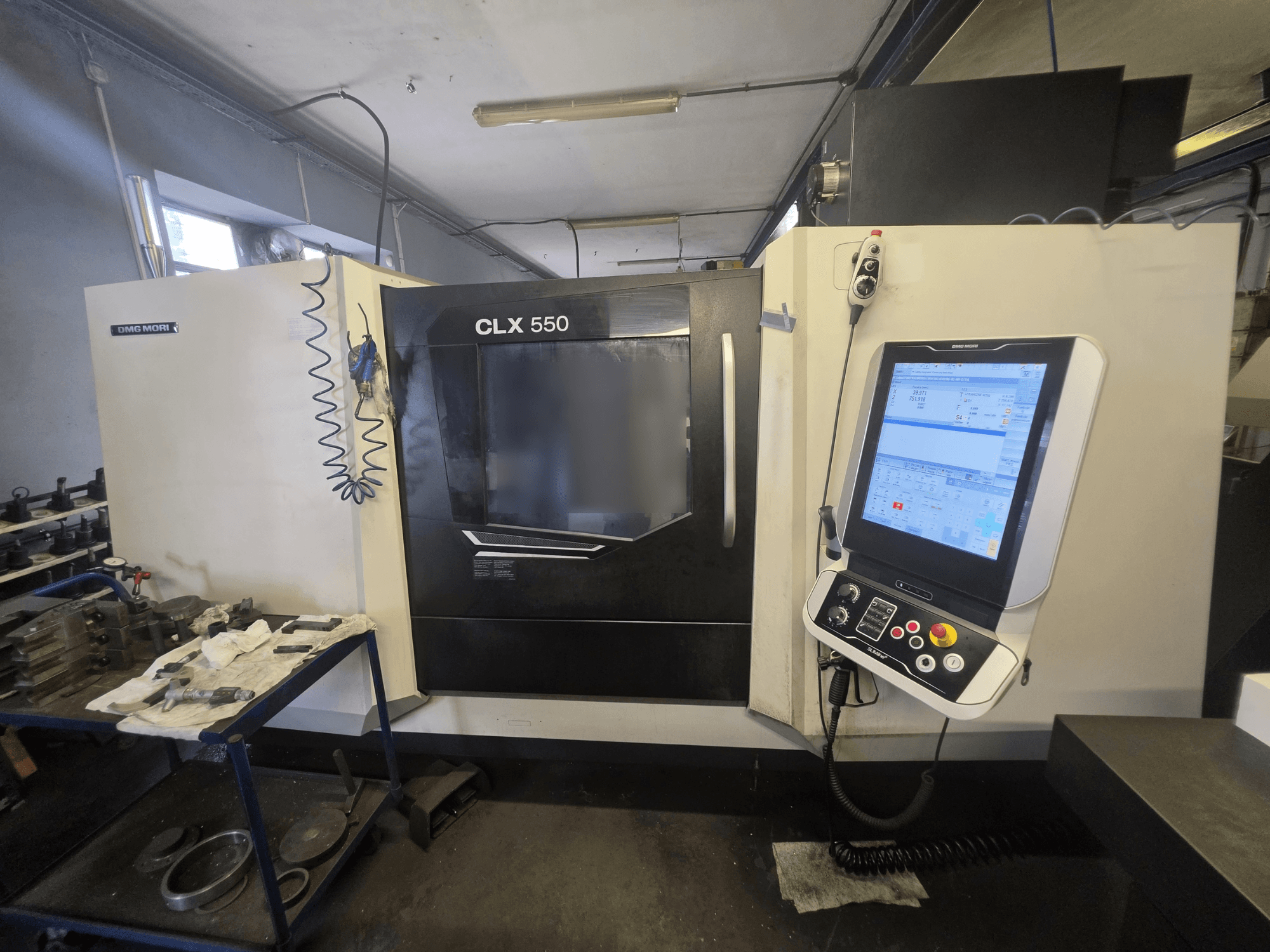

DMG MORI - CLX 550 V3PL-TUR-DMG-2020-00003

• Ovládací panel: DMG MORI SLIMline Multi-Touch, 19palcový dotykový displej

• Řízené osy: 3 (X, Z, C)

• Provozní hodiny vřetena: cca 20 292 h

Pracovní kapacita a osy

• Maximální průměr soustružení: 480 mm

• Max. délka soustružení: 1 240 mm

• Průchod přes lože: 700 mm

• Průchod přes příčný posuv: 500 mm

• Rychlopochod X/Z: 30 m/min

• Osa C hlavního vřetena

Hlavní vřeteno a upínací sklíčidlo

• Čelo vřetena: A2-8

• Zvýšená kapacita tyčí: 102 mm

• Výkon vřetena: 33 kW při 40 % / 22 kW trvale

• Točivý moment vřetena: 630 Nm při 40 % / 420 Nm trvale

• Hydraulické upínací sklíčidlo: SMW BH-D 320 / A2-8, D103 mm

• Funkce diferenciálního upínacího tlaku

Nástrojová revolverová hlava a poháněné nástroje

• Vřeteník: 12-pozicový VDI 40 s 6 přídavnými stanicemi BT

• Pohonné nástroje: ano

• Max. otáčky poháněného nástroje: 4 000 ot./min

• Výkon poháněného nástroje: 5,44 kW při 40 %

• Točivý moment poháněného nástroje: 20 Nm při 40 %

Koník

• Zdvih koníku: 1 200 mm

• Kónus upínacího středu: MT5

• Maximální přítlak: 12 kN

Vybavení a volitelné příslušenství

• Balíček pro nastavení

• Balíček pro tropické klima

• Systém přívodu chladicí kapaliny 12 bar

• Ruční pistole pro oplachování pracovního prostoru

• Funkce proměnných otáček vřetena

• Servisní zástupce společnosti DMG MORI

• DMG MORI Messenger V2

• DMG MORI NETservice

• DMG MORI IoTconnector

• Jazyky obrazovky: němčina/polština

Konstrukce

• Šikmá litinová lože

• Lineární vedení, šířka 45 mm

Doplňkové vybavení

• Mechanické odsávání olejové mlhy, 1 100 m³/h

• Sada poháněných držáků nástrojů WTO VDI 40

• Sada tří měkkých čelistí pro sklíčidlo BH-D315
