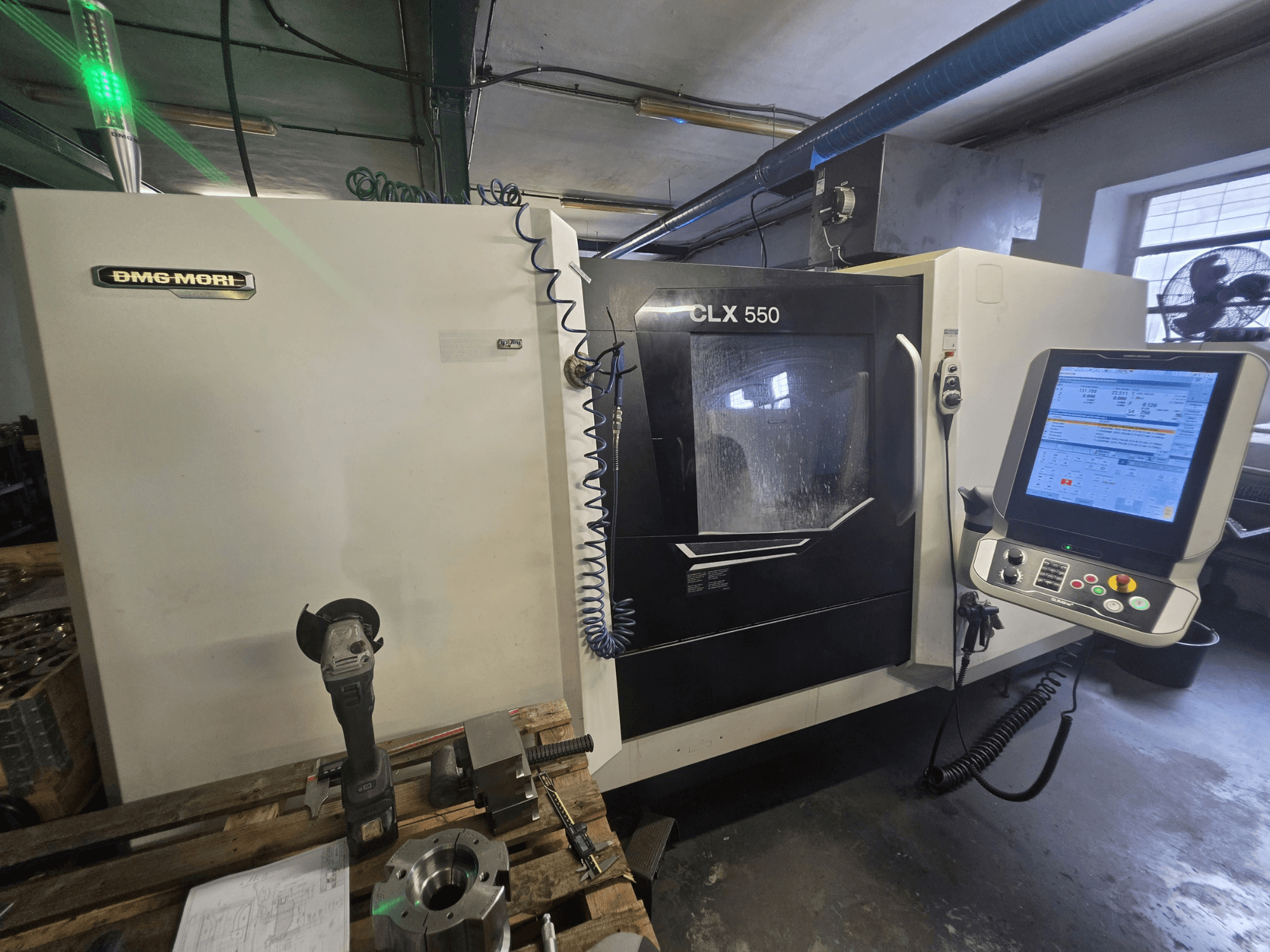

DMG MORI - CLX 550 V3PL-TUR-DMG-2023-00001

• Ovládací panel: DMG MORI SLIMline Multi-Touch, 19" dotykový displej

• Osy: 3 (X, Z, C); bez osy Y; bez protiběžného vřetena

• Provozní hodiny vřetena: cca 3613 h

Pracovní kapacita a osy

• Maximální průměr soustružení: 480 mm

• Max. délka soustružení: 1 240 mm

• Průchod přes lože: 700 mm

• Průchod přes příčný posuv: 500 mm

• Rychlopochod X/Z: 30 m/min

• Osa C: hlavní vřeteno C

Hlavní vřeteno a upínací sklíčidlo

• Hrot vřetena: A2-8

• Průměr tyče: 102 mm (vylepšené hlavní vřeteno)

• Výkon vřetena: 33 kW při 40 % DC / 22 kW trvale

• Točivý moment vřetena: 630 Nm při 40 % DC / 420 Nm trvale

• Upínací sklíčidlo: SMW BH-D 320 / A2-8, D103 mm (dle specifikace)

• Funkce: diferenciální upínací tlak

Revolverová hlava a poháněné nástroje

• Revolverová hlava: 12-pozicová VDI40 s 6 přídavnými stanicemi BT

• Pohonné nástroje: až 4 000 ot./min

• Výkon/točivý moment poháněného nástroje: 5,44 kW při 40 % DC; 20 Nm při 40 % DC

Koník

• Zdvih: 1 200 mm

• Kónus upínacího hrotu: MT5

• Max. přítlak: 12 kN

Vybavení a volitelné příslušenství (stroj)

• Balíček pro nastavení

• Balíček pro tropické klima

• Přívod chladicí kapaliny 12 bar

• Ruční stříkací pistole pro omývání pracovního prostoru

• Softwarová volitelná výbava pro variabilní otáčky vřetena

• DMG MORI IoTconnector

• Balíček pro digitální výrobu

Konstrukce

• Šikmá litinová lože

• Lineární vedení, šířka 45 mm

Doplňkové vybavení

• Mechanická odsávací jednotka olejové mlhy, 1 100 m³/h

• Nástroje:

  • Sada 12 držáků nástrojů

  • Sada 6 držáků vyvrtávacích nástrojů

  • Sada držáků poháněných nástrojů ALGra
