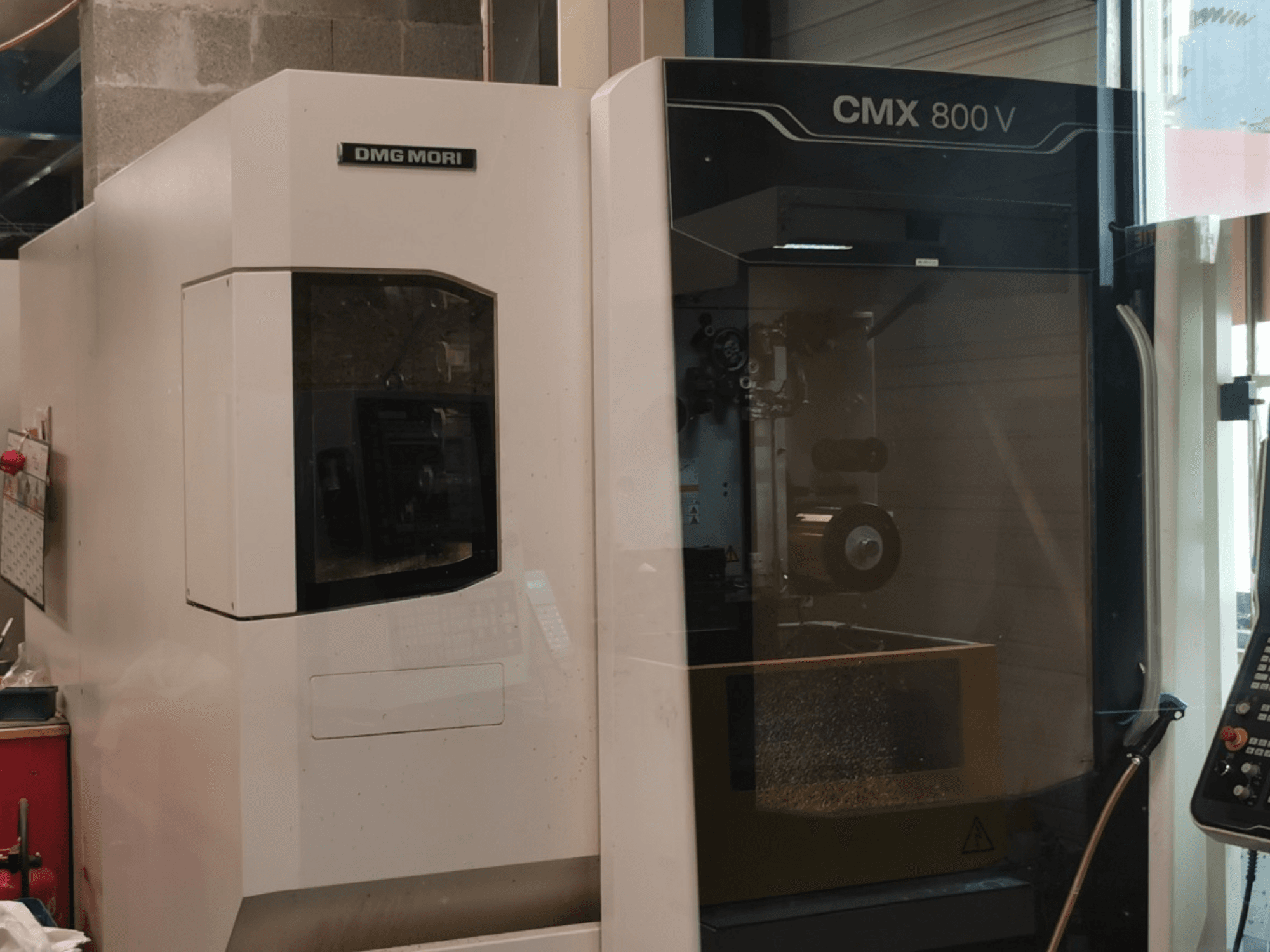

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

- CNC řízení: HEIDENHAIN TNC 620 (ovládací panel SLIMline / PC a monitor MC 7420D + klávesnice TE 715D)

- Upínací plocha stolu: 1 100 × 560 mm

- Maximální zatížení stolu (ve středu): 800 kg

- Výška pro nakládání na stůl (od podlahy k horní hraně): 850 mm

- T-drážky: 4 / 18H12 (vzdálenost mezi drážkami: 100 mm; 1 referenční drážka: 18H7)

- Rozsah otáček vřetena: 20 – 12 000 ot./min

- Výkon pohonu vřetena (40 % ED / 100 % ED): 13 kW / 9 kW

- Točivý moment vřetena (40 % ED / 100 % ED): 82 Nm / 54 Nm

- Kužel nástroje / rozhraní: SK40 (DIN 69871 / DIN 69872 forma A/B s tažným čepem)

- Upínací síla nástroje: 10 kN (SK40 / BT40)

- Kapacita zásobníku nástrojů: 30 pozic (řetězový typ)

- Max. průměr nástroje (s sousedními nástroji): 80 mm

- Maximální průměr nástroje (s volnými sousedními pozicemi): 125 mm

- Maximální délka nástroje (od čela vřetena): 300 mm

- Maximální hmotnost nástroje (automatická výměna nástrojů): 8 kg

- Maximální celková hmotnost náplně zásobníku: 240 kg

- Pohon posuvů: servomotory střídavého proudu na osách X, Y a Z

- Rychlost rychlopohybu (X / Y / Z): 30 / 30 / 30 m/min

- Rozsah rychlosti posuvu (X, Y, Z): až 20 000 mm/min

- Rozlišení měření polohy: 1 µm

- Nejistota polohy P (VDI/DGQ 3441): 6 µm

- Odvod třísek: Integrovaný škrabkový dopravník (bande grattante, nádrž na chladicí kapalinu 220 l, čerpadlo 20 l/min při tlaku 5 bar)

- Externí přívod chladicí kapaliny a vzduchu: Externí nastavitelné trysky pro chladicí kapalinu a ofukovací vzduch (M25)

- Vnitřní čištění: Oplachovací pistole pro pracovní prostor (pistolet de rinçage)

- Ruční pohyb os: Elektronický ruční ovladač (HR 510FS)

- Přístup / bezpečnostní oprávnění: Elektronický volič režimu DMG MORI SMARTkey

- Zdánlivý výkon: 32 kVA

- Jmenovité napájecí napětí: 400 V AC ±10 % (3/N/PE)

- Síťová frekvence: 50/60 Hz

- Řídicí napětí: 230 V AC / 24 V DC

- Proud při plném zatížení (In max): 52 A

- Hlavní pojistka: 63 A

- Zkratová vypínací schopnost (Ics): 0,63 kA

- Základní hmotnost stroje: cca 5 400 kg

- Hmotnost dopravníku třísek: 500 kg
