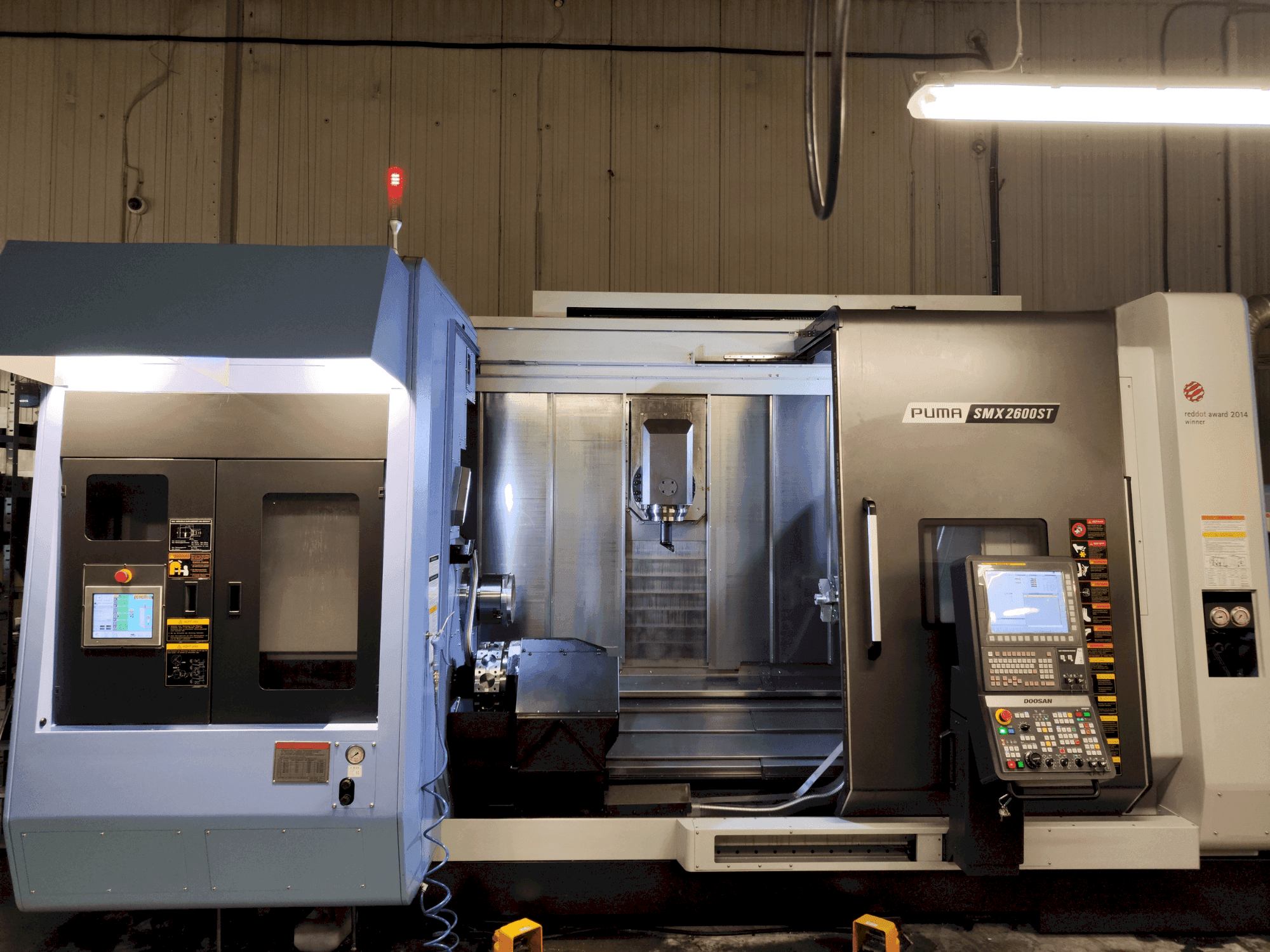

DOOSAN - Puma SMX 2600 STLV-TUR-DOO-2018-00002

• Certifikace: CE (evropská norma)

• Zdroj napájení: Zdroj: 3fázový střídavý proud 380 V / 50 Hz

• Zobrazovací jednotka: Displej: 15,0" barevný; jazyk: angličtina: německy

• Příručky: německý jazyk, německý jazyk, německý jazyk, německý jazyk, německý jazyk: Příručka ke stroji v angličtině; NC příručky na USB

• Systém zpětné vazby: Absolutní

• Vřetena:

  • Hlavní/levé: 10" sklíčidlo; max. otáčky 4000 ot/min; motor AB200L/6000_26/22 kW

  • Vedlejší/pravé: 10" sklíčidlo; max. otáčky 4000 ot/min; výkon 26/22 kW; točivý moment 621 N-m (30 min/nepřetržitě)

• Frézovací vřeteno: Max. 12 000 otáček za minutu

• Nástrojové vybavení: CAPTO C6; zásobník nástrojů 80; spodní revolver 12 stanic (3osý)

• Chladicí a tepelné funkce: Chladicí kapalina pro rotační nástroje; TSC pro hlavní a vedlejší vřeteno; čerpadla chladicí kapaliny (frézovací 7,5 kW, 7,0 MPa s cyklónovým filtrem; spodní revolver 2,2 kW, 1,45 MPa, 40 l/min); chlazení kuličkovým šroubem.

• Váhy/kodéry: Osy X1, X2, Y, Z1 s absolutními pulzními kódovači (lineární stupnice)

• Sklíčidlo: Sklíčidlo: dvoutlaké sklíčidlo

• Pojezdy: 1. sklíčidlo, 2. sklíčidlo, 3:

  • X: 695 mm

  • Z1: 1585 mm

  • X2: 235 mm

  • Z2: 1540 mm

• Rychlý posun:

  • X2: 24 m/min

  • Z2: 36 m/min

Další vybavení

• Dopravník třísek: Kloubový pás, pravá strana

• Automatické měření obrobku: Renishaw RMP60

• Automatické přední dveře s bezpečnostním zařízením

• Odlučovač oleje: trubkový typ

• Vzduchová pistole

• Vyhazovač chladicí kapaliny pro obrobky

• Chladicí kapalina sklíčidla pro levé a pravé vřeteno

• Spínač hladiny chladicí kapaliny

• Spínač průtoku chladicího média

• Cyklónový filtr pro chladicí systém
