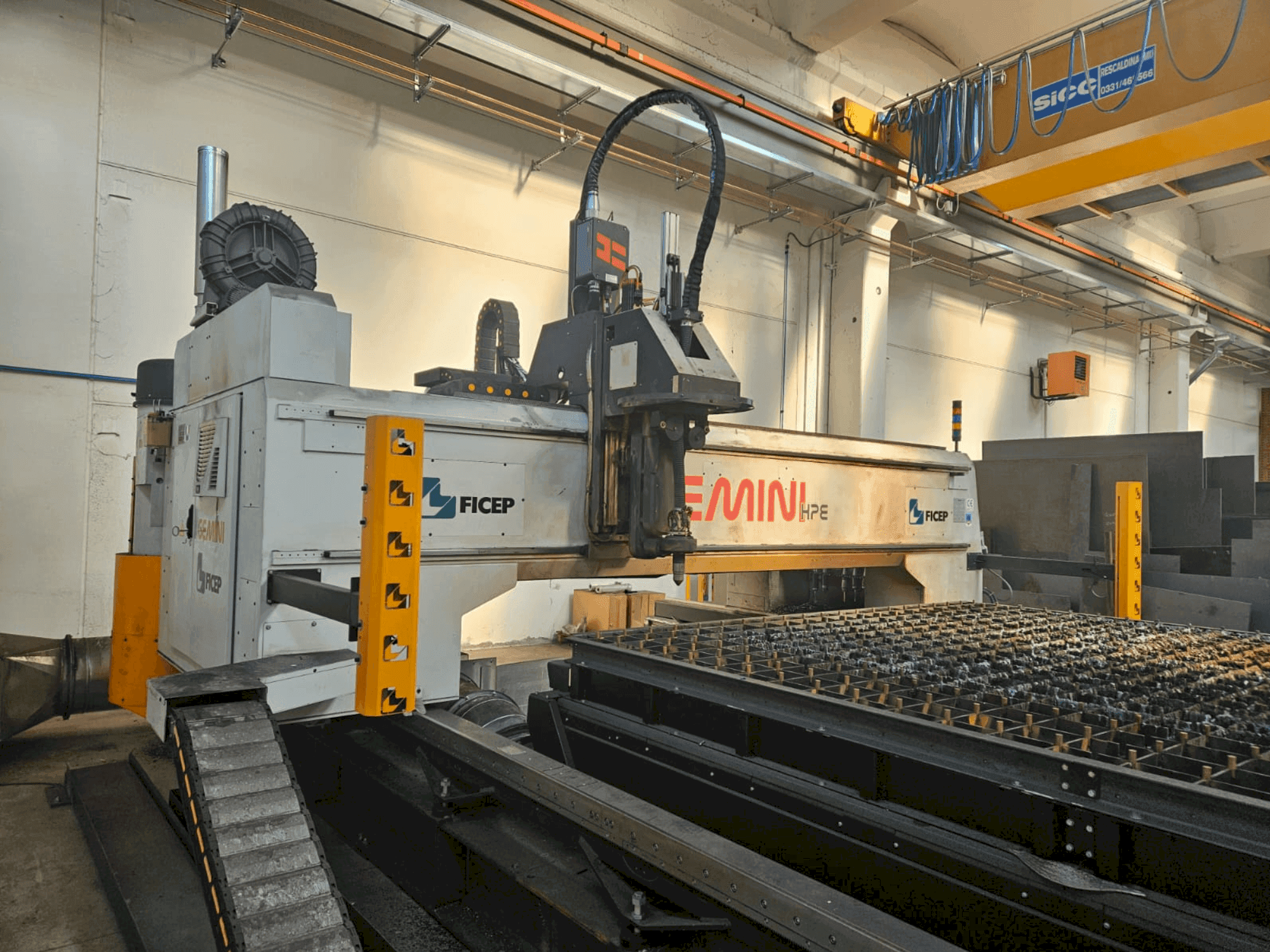

FICEP - GEMINI G32 HPEIT-OTH-FIC-2020-00001

Výhody stroje

Technické výhody stroje

• Specifikace vstupního archu: max. Délka: 15000 mm / min. Délka: 1250 mm / max. šířka: 3100 mm / min. šířka: 800 mm / specifikace výstupního obrobku: min. Délka: 100 mm / min. šířka: 100 mm
• Vertikální vrtací hlava: 1 / vřeteno pro vertikální hlavu: 1 / max. Průměr vrtání: 40 mm / max. Průměr frézování: 250 mm / min. Tloušťka plechu: 5 mm / max. Tloušťka vrtání: n 5000
• Instalovaný výkon vřetena (s3): 15 kw / otáčky vřetena (programovatelné, plynule variabilní): 250 – 7000 ot/min / max. Rychlost podélného pojezdu (osa x): 32 m/min / max. Rychlost příčného polohování (osa y): 32 m/min / max. Rychlost polohování pomocné osy (osa u): 42 m/min / výška pracovního stolu: 650 mm
• Vozíky s motorizovanými hořáky: 1 / plazmová řezací jednotka: 1 / autogenní hořáky (volitelné): 3 / max. Tloušťka plechu s plazmou xpr300: propichovací řez během výroby: 45 mm / řez od začátku hrany: 80 mm / zkosený řez 45° (propichování, výroba): 32 mm / zkosený řez 45° (od začátku hrany): 56 mm / max. Tloušťka plechu s volitelným autogenním hořákem: 1. Hořák: 100 mm / 2. Hořák: 100 mm / 3. Hořák: 75 mm
• Skupina pro nakládání materiálu: nakládací systém pro 15m plechy / nosné lože a kolejnice pro 6,1m plechy / tři 3metrové prodlužovací sekce lože s příslušnými kolejnicemi / automatický systém pro odvod strusky pro 15m lože / obráběcí skupina: mobilní portálová konstrukce s příčnými polohovacími vodítky / vertikální vrtací hlava s jedním vřetenem / příčný vozík / automatický měnič nástrojů s 8 pozicemi pro vrtací jednotku / 8 držáků nástrojů iso 40 pro měnič nástrojů / rýsovací jednotka / integrovaný systém pro odsávání třísek / termická řezací jednotka: plazmový řezací systém xpr300 / plazmová řezací hlava pro zkosení (krátká hlava) / systém pro odsávání výparů pro plechy do 15 m / big-bag pro odsávání výparů
