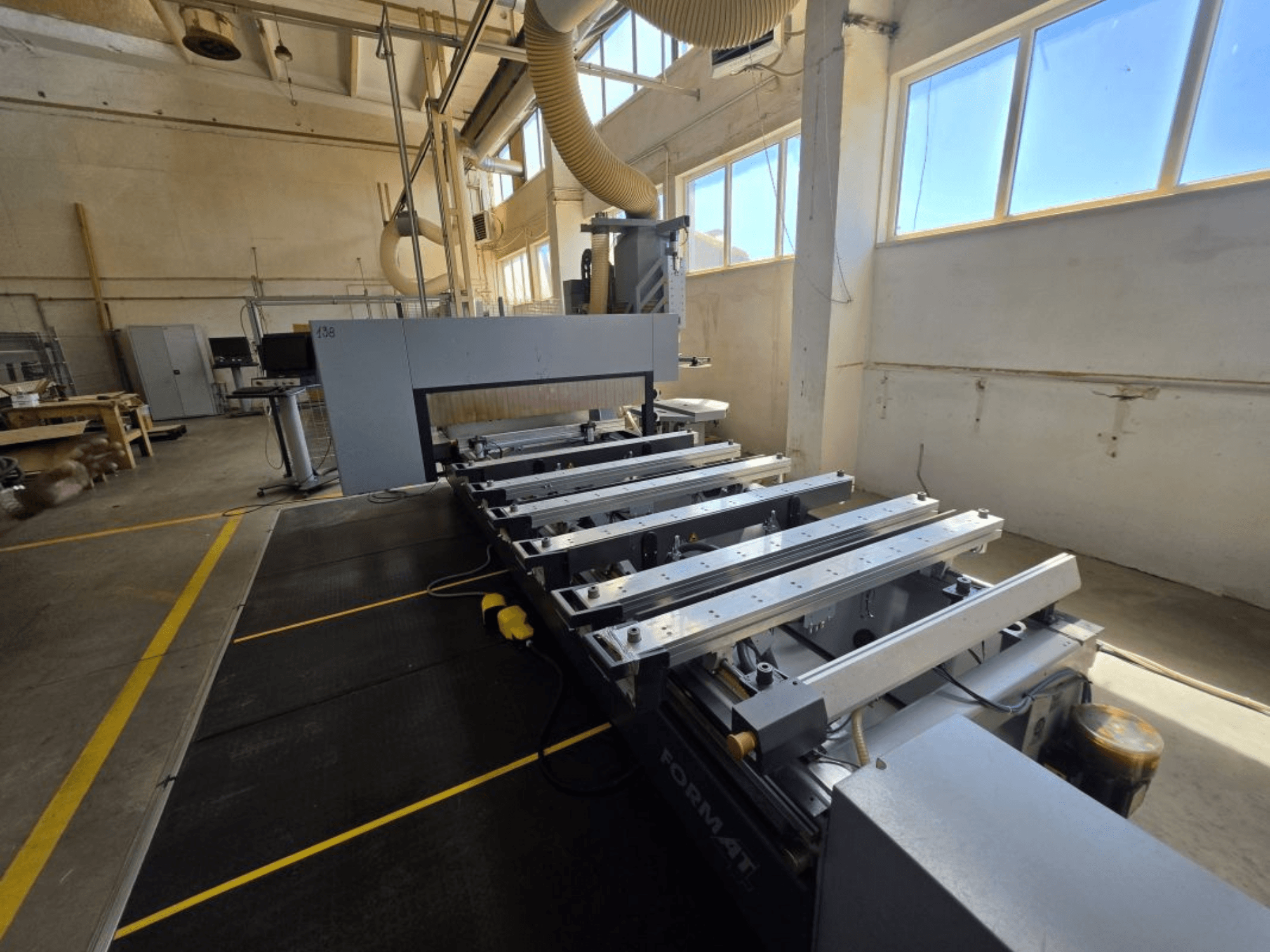

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Pracovní doba: 6,442 h

• Stav: Stav: Nepřestavěný - bez záruky

Obecně

• Konstrukce: Vyztužený svařovaný ocelový rám pro velkou zátěž.

• Portál: Dvojitě poháněný pohyblivý portál

• 5osé simultánní obrábění

• Řídicí software: WoodFlash CNC

• Vzdálený servisní balíček přes internetové připojení

Pracovní plocha a osy

• Pracovní plocha: X 3000 mm / Y 1550 mm / Z vůle 250 mm

• Pohony: X šikmý ozubený hřeben; Y/Z přesné kuličkové šrouby

• Vodicí dráhy: Lineární ve všech osách

• Mazání: Automatické centrální mazání: automatický centrální systém

Hlavní vřeteno (5osé elektrovřeteno)

• Typ: Vřeteno s kardanovým kloubem, 5osé, pravotočivé.

• Výkon: 12 kW (S6), plný výkon kolem 12 000 ot/min.

• Počet otáček: 1 000-24 000 ot.min-1

• Rozhraní nástroje: HSK F63

• Chlazení: Chlazení: kapalinové; keramická ložiska se vzduchovým chlazením

• Integrovaný držák agregátu; elektricky ovládaný odsávací kryt

• Maximální hmotnost nástroje: 6 kg

• Maximální průměr pilového kotouče: 350 mm

Zásobníky nástrojů

• Lineární zásobník: 12 pozic, levá strana rámu; samostatný sběrač kameniva; max. průměr nástroje 250 mm; max. délka nástroje 240 mm

• Zásobník rotačních kotoučů: 18 pozic na pohyblivém portálu; podporuje vrtáky a kamenivo; max. Ø nástroje 250 mm; max. délka nástroje 280 mm

Vrtací jednotka (DH18 6H 1S)

• Vertikální vřetena: celkem 12 (7 v X, 5 v Y)

• Horizontální vřetena: celkem 6 (4 v X, 2 v Y)

• Zdvih/hloubka vrtání: až 70 mm; velikost držáku nástroje 10 mm; individuálně ovládaná vřetena

• Integrovaná drážkovací pila: Ø 120 mm; max. tloušťka tělesa 5 mm; až 7 500 otáček za minutu

Podtlak a upínání

• Konzolový stůl: 6 konzol s předními/zadními dorazy; bezdrátové dvouokruhové vakuum; výška vakuové misky 100 mm

• Pneumatická aretace konzol; programovatelné pneumatické dorazy; 4 pohyblivé boční dorazy.

• Zesílená opěrná ramena (každé 40 kg)

• Výkon vývěvy: 90 m³/h při 50 Hz; 108 m³/h při 60 Hz

• Přídavné vakuové připojení pro práci se šablonami

• Řízený stlačený vzduch pro rámové svorky

• Nezávislé přepínání vakua/vzduchu na konzole

CNC software a ovládání

• Balíček WoodFlash: CNC řízení, databáze nástrojů (Tecno Manager), editor programů, 3D náhled, import DXF, funkce CAD (otáčení/zrcadlení/měřítko/kopírování), gravírování, kapesní frézování, parametrické a absolutní/inkrementální programování, optimalizace obrábění

• Ovládací panel CNC: Kompletní obsluha stroje, tvorba/editace programu, správa nástrojů/obrobků, manuální příkazy, kontrola vakua/vzduchu/bezpečnosti

• Mobilní operátorský terminál: 24" LED monitor, klávesnice, myš, USB

• Terminál pro řízení rychlosti posuvu: Potenciometr pro ruční ovládání posuvu; proměnný posuv během obrábění

Bezpečnost

• Bezpečnostní systém CE; bezpečnostní rohože (místo světelného závěsu)

• Systém nouzového zastavení

• Bezpečnostní plot na levé straně; bezpečnostní kontrola dveří

• Senzory pro monitorování vakua a stlačeného vzduchu

Další vybavení

• Externí povolovací spínač

• Chráněný systém kabelových řetězů

• Přídavný systém blokování os A a C

• Servisní sada nářadí

• Balíček pro instalaci polského softwaru

• Polský návod k obsluze

• Stanice pro výměnu pilových kotoučů na portálu
