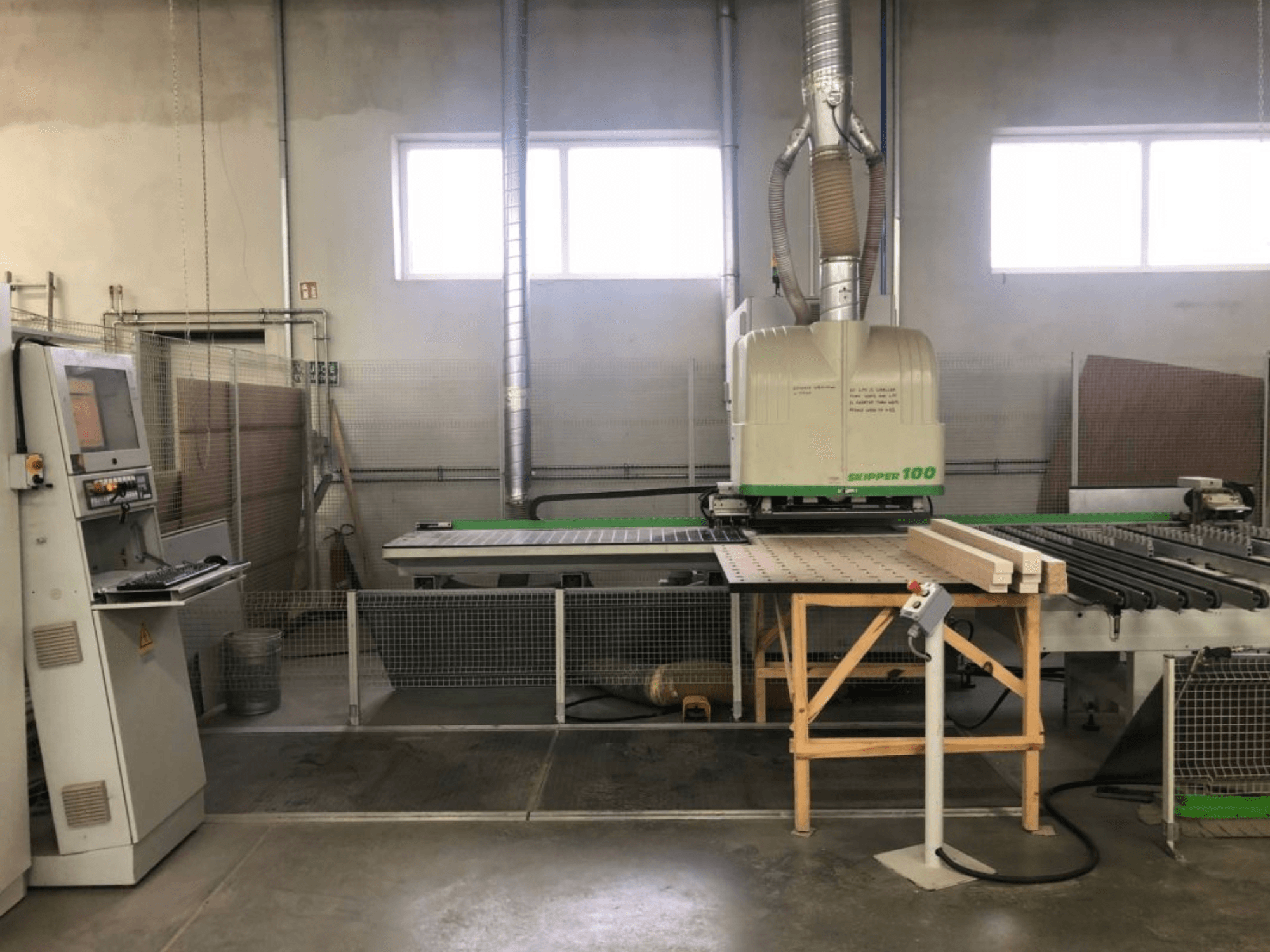

BIESSE - SKIPPER 100PL-CNC-BIE-2009-00002

• Kapacita obrobků

  • Délka: 90 – 3 000 mm

  • Šířka: 70 – 1 000 mm

  • Tloušťka: 8 – 60 mm

• Pracovní rozsahy

  • Osa X

    • Vertikální vrtání: 0 – 3 000 mm

    • Vodorovné vrtání (X a Y): 0 – 3 000 mm

    • Kontinuální frézování: 0 – 2 500 mm

    • Částečné frézování: 0 – 3 000 mm

    • Kontinuální drážkování pilou (směr X): 0 – 2 500 mm

    • Částečné drážkování pilou (ve směru X): 0 – 3 000 mm

  • Osa Y

    • Vertikální vrtání: 0 – 1 000 mm

    • Vertikální vrtání se systémem 32 mm: 32 – 1 000 mm

    • Vodorovné vrtání ve směru X: 0 – 1 000 mm

    • Vodorovné vrtání v ose Y: 90 – 1 000 mm

    • Frézování: 0 – 950 mm

    • Drážkování pilou (směr X): 112 – 1 000 mm

  • Osa Z

    • Tloušťka materiálu: 0 – 60 mm

• Konfigurace a vlastnosti stroje

  • 78 nezávislých vrtacích vřeten ve dvou zrcadlově uspořádaných obráběcích jednotkách:

    • 39 vřeten v horní jednotce

    • 39 vřeten ve spodní jednotce

  • Na každou obráběcí jednotku:

    • 29 vertikálních vrtacích vřeten (19 podél osy X, 10 podél osy Y, rozteč 32 mm)

    • 8 horizontálních vrtacích vřeten podél osy X (4 s dvojitým výstupem)

    • 2 nezávislá horizontální vrtací vřetena v ose X

    • 2 nezávislá horizontální vrtací vřetena v ose Y

    • Elektrické vřeteno HSK o výkonu 3,5 kW, 6 000 – 18 000 ot./min

  • Horní a dolní pracovní (tlakové) stoly

  • Horní a dolní obráběcí jednotky

  • Elektronická regulace tloušťky

  • Centrální automatické mazání

  • Řízení CNC na bázi PC (Windows XP 600 s Soft CN)

  • Bezpečnostní systém

Doplňkové vybavení

• Válcový nakládací stůl

• Pravostranný pásový vykládací dopravník
