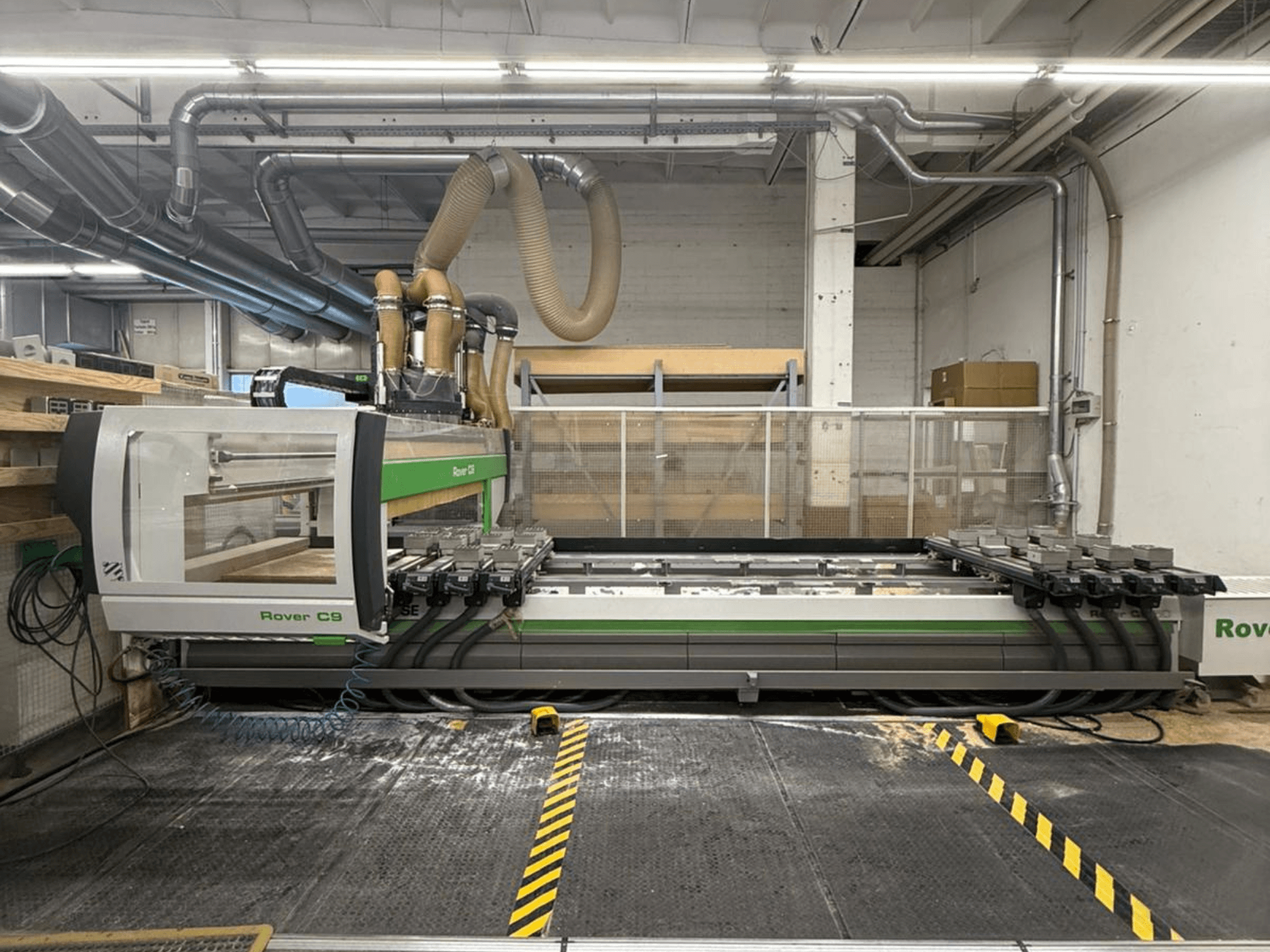

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Pracovní stůl a upínání

• 8 držáků desek ATS (L = 1525 mm) a 24 posuvných kolejnic

• Automatické polohování držáků desek a posuvných kolejnic (EPS X-Y)

• Pneumatický upínací systém, rozdělený na 2 pracovní oblasti v ose X

• 8 zadních referenčních dorazů, zdvih 115 mm

• 8 dorazů, zdvih 140 mm, umístěných ve vzdálenosti 1175 mm (L = 1280 / 1525 / 1800 mm)

• 8 dorazů, zdvih 140 mm, umístěných ve vzdálenosti 770 mm (L = 1280 / 1525 / 1800 mm)

• 4 boční dorazy, zdvih 140 mm (2 vlevo + 2 vpravo), s pneumatickým systémem

• 4 odnímatelné středové dorazy, zdvih 140 mm (2 vlevo + 2 vpravo), s pneumatickým systémem

• Senzor pro detekci spuštěných dorazů

• Pneumatický systém pro zvedání držáků tyčí

• 6 držáků zvedacích tyčí pro snadné nakládání (moduly H = 74 mm)

Vakuum

• Vakuový systém pro čerpadlo s výkonem 250 m³/h

• Rotační lamelová vývěva s výkonem 250 m³/h pro standardní vakuový systém

Obráběcí jednotky a konfigurace

• Sestava C3-A1:

  • Zařízení pro montáž odkloněčů třísek s pneumatickými nebo indukčními senzory na 5osou obráběcí jednotku

  • Příruba pro montáž jednotek na obráběcí jednotku s 5 interpolačními osami (jednotky použitelné pouze při vertikální poloze elektrického vřetena)

• Sestava C3-P2:

  • Přídavný Z-suvák pro zadní pracovní jednotky, řízený nezávislou osou Z

  • 16 svislých a 4 vodorovných vyvrtávacích vřeten ve směru Y

  • Řetězový měnič nástrojů s 22 pozicemi (rozteč 180 mm)

  • Železný uchopovač pro odklonovač třísek s pneumatickým nebo indukčním senzorem, umístěný v řetězovém měniči nástrojů

  • Odklonovač třísek RH s indukčním senzorem pro standardní elektrické vřeteno nebo 5osé elektrické vřeteno o výkonu 15 kW (vyžaduje zařízení pro odklonovač třísek; při použití 5osého elektrického vřetena vyžaduje přírubu pro upevnění jednotek; při použití standardního elektrického vřetena vyžaduje osu C)

Systémy

• Automatický mazací systém

• Řídicí jednotka s 5 interpolačními osami

Další informace

• k dispozici je další repasovaný 5osý hlavní vřetenový blok

• 8 horizontálních vrtacích vřeten, 12 vertikálních vrtacích vřeten a drážkovací pila mimo provoz

• Dopravníkový pás pro odvod třísek a odřezků (třískový dopravník)

• Kapalinová chladicí jednotka pro kapalinou chlazené systémy (může chladit dvě elektrická vřetena nebo jedno elektrické vřeteno a jednu kapalinou chlazenou vrtací hlavu)

Poznámka: Technické údaje a popisy jsou převzaty z původního potvrzení objednávky a slouží pouze pro informaci; nejsou závazné.
