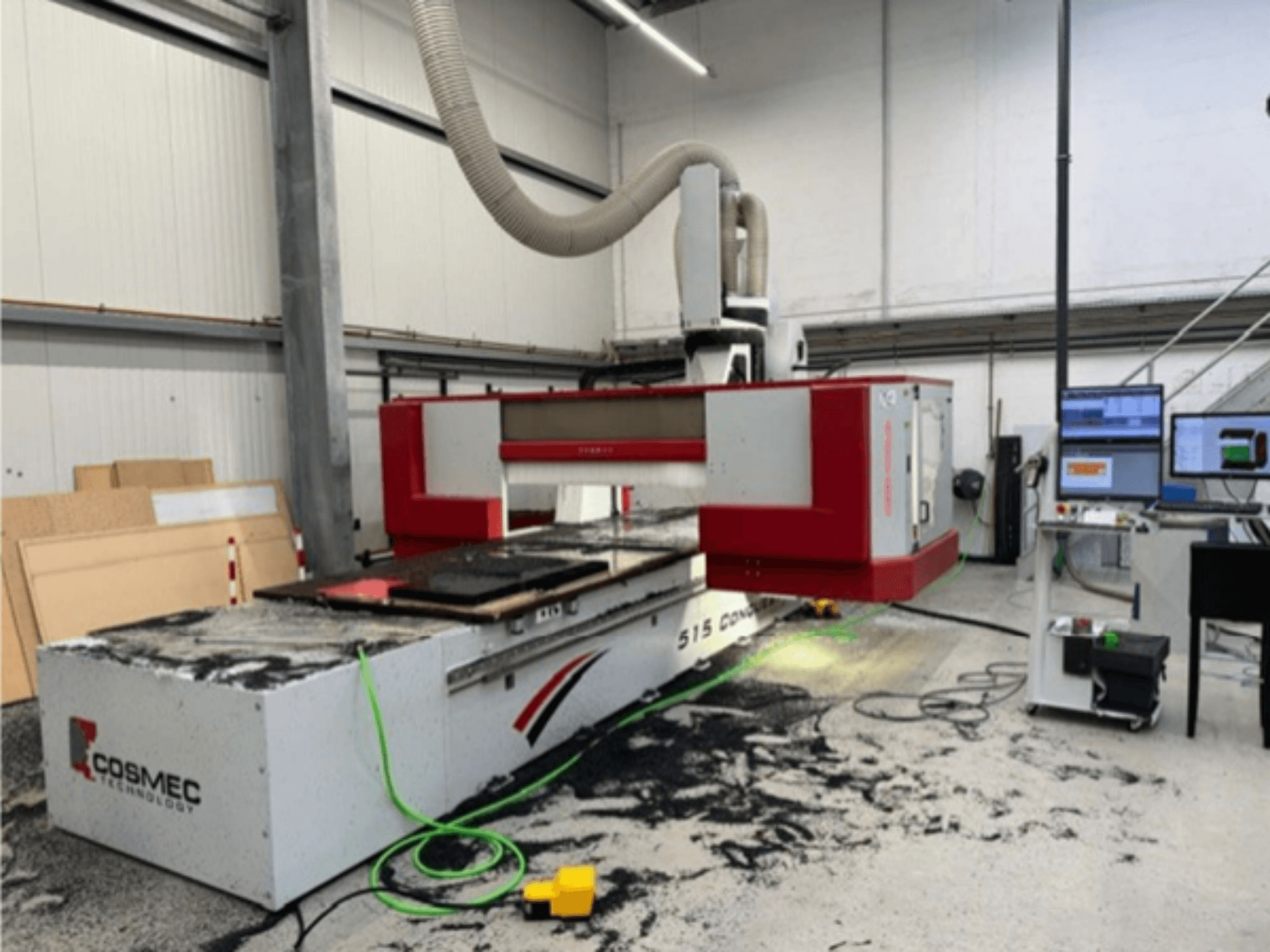

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Aplikace: Obrábění masivního dřeva, materiálů na bázi dřeva a různých plastů.

• Konfigurace: Pevný pracovní stůl, oboustranně poháněný posuvný portál, plynule interpolující pětiosé frézovací vřeteno.

• Základna/portál: Konstrukce: žebrovaná svařovaná ocelová konstrukce pro vysokou tuhost

• Vodicí systém a pohony:

  • Osy X/Y: Zubové hřídele se servopohony

  • Dvojitá motorizace portálu X: dva synchronizované servomotory

  • Osa Z: Kuličkový šroub se servopohonem

  • Lineární vedení chráněné proti prachu

• Bezpečnost: Třídílné bezpečnostní rohože pro nakládání v neaktivní oblasti; pojezdový částečný kryt s ochranným oknem z Lexanu

• Centrální mazání: Automatické

• Vakuový systém: Pro kyvadlové obrábění s konstantním sacím výkonem v obou pracovních oblastech.

• Obsluha: Dálkové ovládání základních funkcí pomocí kabelu; mobilní ovládací panel.

• Electrical: Rozváděč chráněný proti prachu (CE) s krytím IP55 a klimatizační jednotkou.

• Řízení CNC: OSAI Open Numerical Control

• Pětiosá vidlicová hlava Z 700:

  • Bezkartáčové servopohony na osách B a C

  • Maximální rychlost otáčení: 750°/2 s

  • Otáčení osy C: 2,5 mm: +/- 360°

  • Otáčení osy B (otočné): +/- 360°: +/- 110°

• Technical data:

  • Rychlost vektoru: 80 m/min

  • Maximální výška obrobku: 500 mm

  • Obráběcí plocha: 4210 x 1605 mm (zvětšená pracovní plocha)

• Nástroje/požadavky: Obráběcí stroj: 1:

  • Přívod stlačeného vzduchu: 7 barů

  • Odsávací výkon: min. 2200 m3/h; odsávací rychlost min. 28 m/s

  • Přípojka sání: 1: Ø 160 mm

• Pracovní stůl (navržený společností Comec):

  • Mřížkový stůl z fenolické pryskyřice, mřížka 50 x 50 mm.

  • Kompatibilní s odsávacím systémem a šablonami Cosmec.

  • Rozdělen na dvě pracovní plochy

  • Otvory se závitem pro mechanické upevnění; 3 výsuvné zarážky

• Hlavní vřeteno:

  • 5osé, kapalinou chlazené, HSK 63 F

  • keramická ložiska; otáčení CW/CCW

• Odsávací kryt: s NC řízením, výškově nastavitelný

• Výměník nástrojů: 2 integrované 12staniční výměníky nástrojů pro HSK 63 F

  • Maximální Ø nástroje 150 mm (pokud je sousední stanice volná)

  • Maximální Ø nástroje 120 mm (pokud je sousední stanice obsazená)

  • Maximální hmotnost nástroje + držáku: 40 kg

• Odměřování nástrojů: Automatická stanice pro měření délky nástroje

Přídavné vybavení

• Vakuové čerpadlo: 250/300 m³/h (50/60 Hz), 5,5 kW

• Software: Nejnovější verze softwaru pro 5osé simultánní obrábění (prostřednictvím smlouvy o údržbě)
