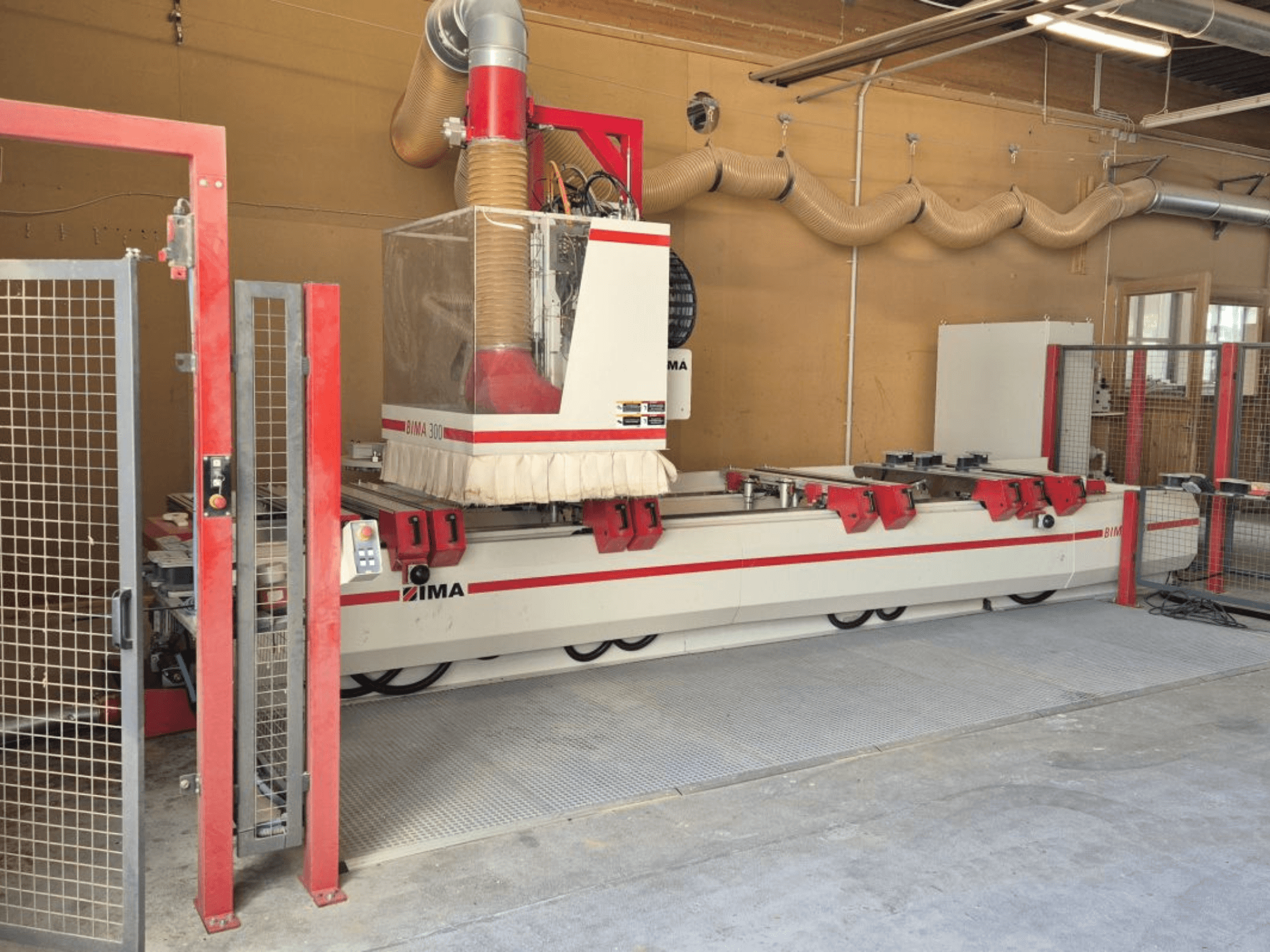

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Pracovní rozsah

• Y (hlavní vřeteno + nástroj Ø20 mm): 1400 mm

• Y (vrtací jednotka, všechny svislé vrtáky):: 890 mm

• Obrábění na jedné stanici: X = 2 × 2550 mm; středová vůle X = 200 mm

• Obrábění na indexovacím stole: X = 2 × 2250 mm; volný prostor ve středu = 800 mm

Zásobník nástrojů

• Automatická výměna nástrojů/nástrojů, revolverový typ, 18 slotů

• Namontován na podpěře, pohybuje se ve směru X

Vedení a mazání

• Předsazená, povrchově kalená přesná válečková vedení na všech osách.

• Ruční centrální mazání lineárních vedení hlavní osy a kuličkového šroubu osy Z

Vakuové/fixační a stolní

• 1 vakuová pumpa, 90 m³/h

• Konzolový stůl se 2 pevnými pravými a 2 pevnými levými zarážkami obrobku (směr X) pro pohyb Y

• 10 opěrných ramen, plynule nastavitelných v ose X, každé se zadním dorazem

• Všechny zarážky řízené programem

• Sací desky s patentovaným dvouokruhovým upínacím systémem (bez hadice)

• 8 hladkých opěrných lišt, automaticky spouštěných

• 2 hřibová tlačítka pro upnutí/uvolnění

Vřeteno a obráběcí jednotky

• Hlavní vřeteno: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, podle DIN 69893); 0-24 000 ot/min, programovatelné

• Centrálně integrovaná CNC osa: 360° otáčení adaptérových jednotek, podpora krouticího momentu na hlavním vřetenu, pneumatické rozhraní.

• Vrtání/roubkování: Vertikální vrtací jednotka l14 se 6 horizontálními vřeteny; horizontální jednotky každá se 2 vývody

• Připojená drážkovací jednotka, otočná o 0°/90°.

Řízení a software

• Řízení ICOS CNC: Řízení na bázi PC, uživatelské rozhraní Windows, řízení dráhy všech servoos, zpracování seznamu úloh/objednávek, zálohování a obnovení IMA na dvou pevných discích, UPS

• Software IMAWOP: Dialogové programování, 3D zobrazení a základní simulace obrobku, přísavek, držáků, nástrojů a adaptérů.

Další vybavení

• Přídavná druhá vývěva, 90 m³/h

• Přídavná středicí řada pro centrování obrobků

• Pásový dopravník třísek
