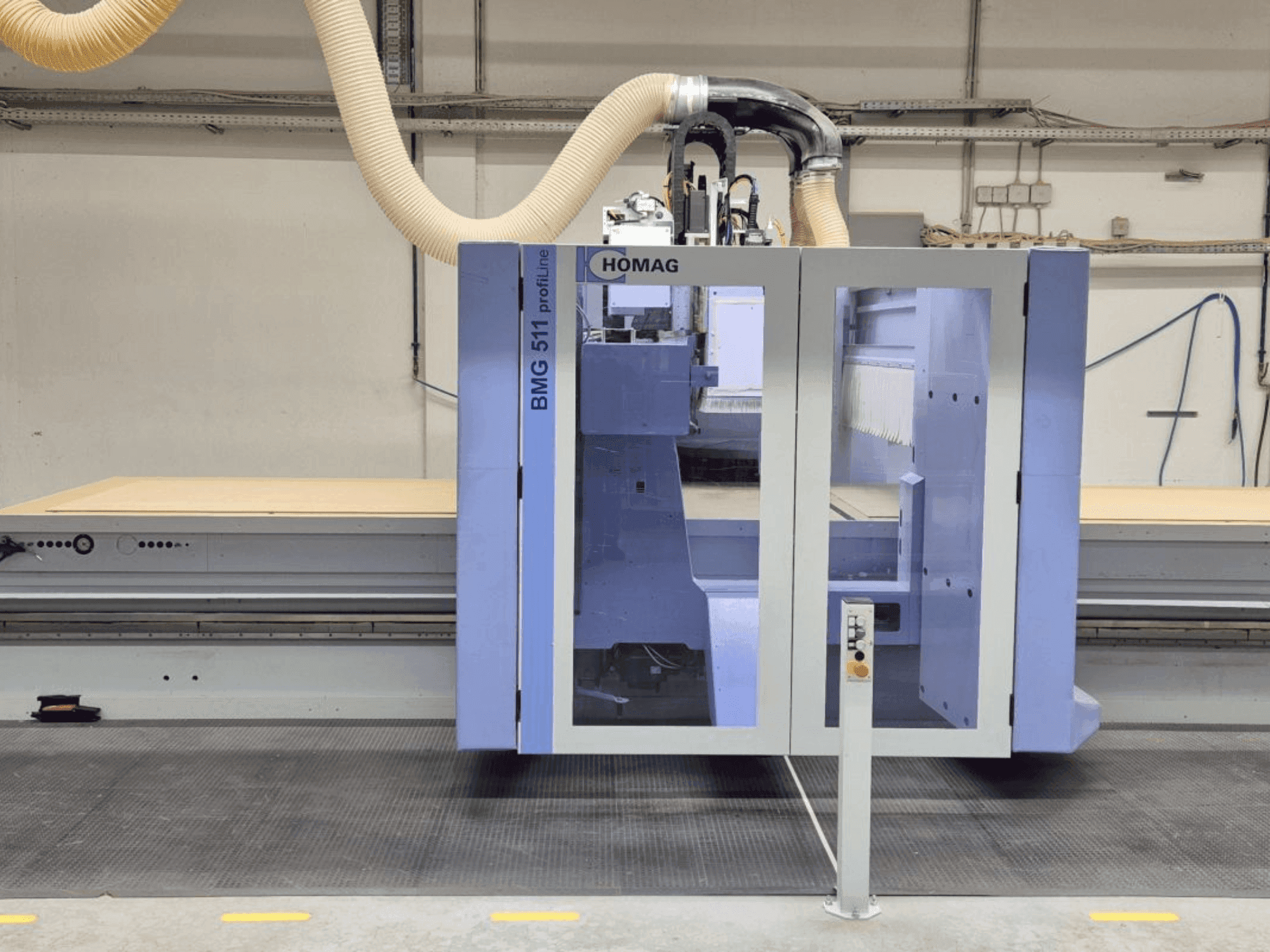

HOMAG - PROFI BMG 511/60/12/RDE-CNC-HOM-2015-00001

Pracovní oblast: 6 000 x 1 550 mm

Parametry obrobku:

• Délka (jedno nastavení): 6 000 mm

• Délka (kyvadlová operace): 1 550-3 200 mm

• Šířka: max. 1 550 mm (se zadním dorazem a frézou Ø25 mm)

• Tloušťka obrobku: až 275 mm včetně upínacích zařízení; až 60 mm se standardním upínacím zařízením.

Rychlostní paket: Maximální posuv v ose X 80 m/min

Rychlost v ose X: 80 m/min

Nástrojové vybavení:

• Přenosová stanice nástrojů na levé straně lože stroje

• Kotoučový zásobník nástrojů: 18 pozic

  • Kapacitní možnosti: 18 x Ø130 mm nebo 9 x Ø180 mm + 9 x Ø70 mm nástrojů.

  • Maximální délka agregátu: 320 mm

• Žádné nástroje nejsou součástí dodávky

Hlavní frézovací vřeteno:

• 12 kW (S6) / 9,5 kW (S1)

• Frekvenční regulace 0-24 000 ot/min.

Osa C:

• S rozhraním pro agregáty; neomezený rozsah otáčení

• Rozhraní pro agregát FLEX-5 (agregát není součástí dodávky).

Vrtací hlava (30 vřeten) - V20 / H10 / S360° "MPU":

• Osa C ±185° pro vrtání/řezání pod libovolným úhlem

• 20 vertikálních vysokorychlostních vřeten s rychlou výměnou

• Vertikální uspořádání vřeten (ve tvaru U): 3 řady s 11, 3 a 6 vřeteny, rozteč 32 mm.

• 10 horizontálních vřeten: 4 páry s roztečí 32 mm; 1 pár s roztečí 320 mm

Drážkovací/dělící pila: pro průměry kotoučů do Ø200 mm

Stůl/podstavec:

• Mřížkový stůl s drážkovaným hliníkovým profilem

• Dynamické přidělování plochy stolu (R-stůl): automatická kontrola velikosti dílu; vakuové zóny trvale přiřazené k obráběcím polím

Řízení/software:

• POWERCONTROL PC 86 POWERTOUCH

• 21,5" multidotykový displej s rozlišením Full HD

• WoodWop grafické, dialogové CNC programování

Vakuum: Dodáváno prostřednictvím vakuového systému na straně zákazníka (bez integrované vývěvy).
