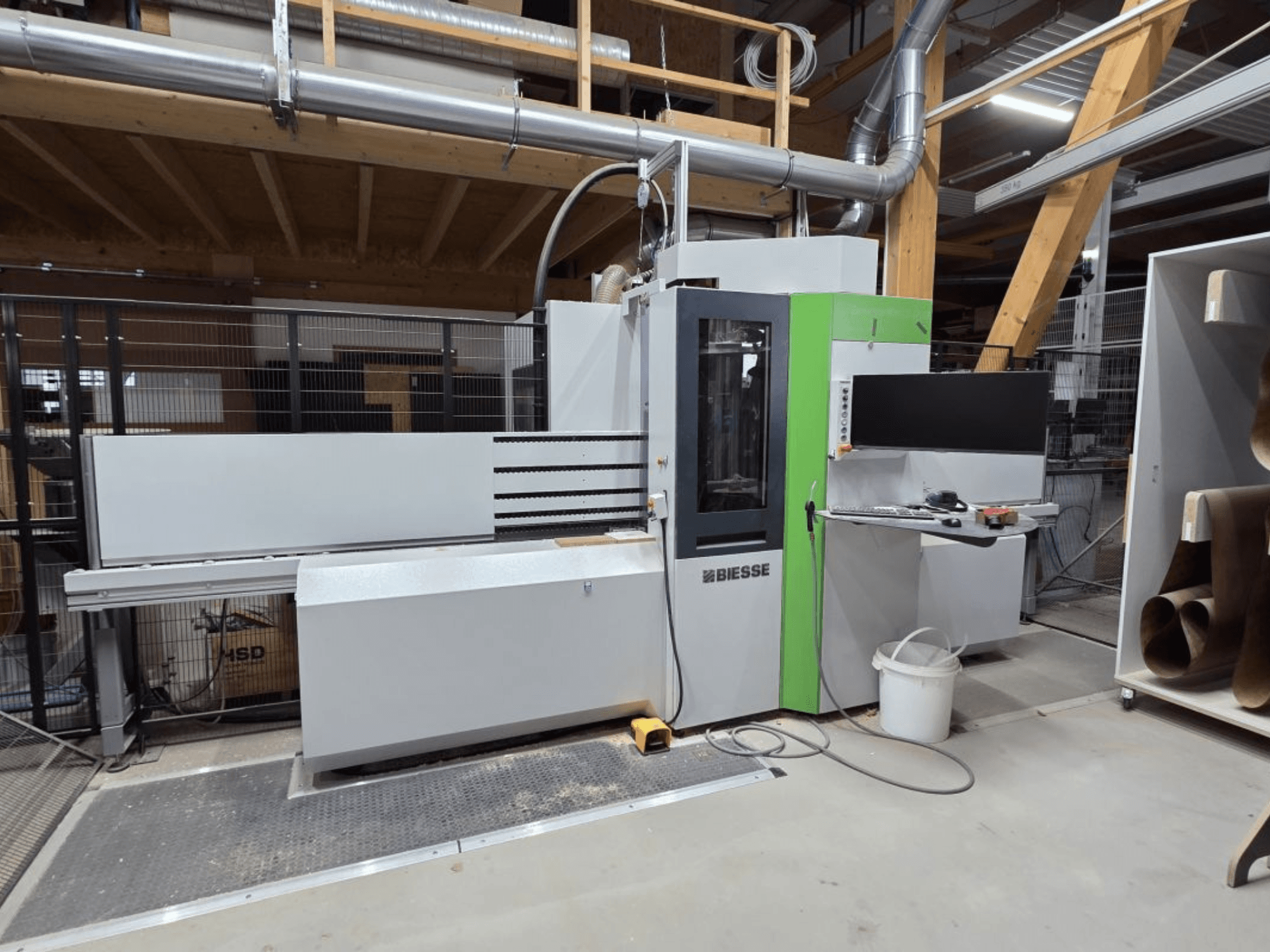

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Použité vertikální CNC obráběcí centrum

Značka: Biesse

Typ: Brema EKO 2.2

Rok výroby: 2022

Technické údaje

Pracovní prostor

X = 3 200 mm

Y = 1 250 mm

Rozměry obrobku

Délka (X): 200–3 200 mm

Šířka (Y): 35–1 250 mm

Tloušťka (Z): 8–60 mm

Maximální hmotnost obrobku: 50 kg

Referenční soustava obrobku

Obrobek je předem umístěn v podélném směru (osa X) v nakládací zóně na levé straně stroje pomocí pevného referenčního dorazu namontovaného na stole stroje.

Jednotka pro polohování obrobku

Polohování obrobku v ose X zajišťují dva upínací chapadla, která obrobek během obrábění pevně drží. Pohyb zajišťují dva nezávisle poháněné servomotory.

Opěrná plocha obrobku

Opěrná plocha obrobku, na které jsou umístěny obráběcí jednotky, se skládá z řady gumou potažených válečků, které určují referenční polohu obrobku v ose Z.

Na opačné straně obráběcích jednotek zajišťuje přítlačný systém optimální upnutí obrobku po celou dobu obrábění.

Transformátor a elektrické připojení pro napájecí napětí 380–415 V (±10 %), 50/60 Hz

Klimatizační jednotka pro elektrickou rozvaděčovou skříň

Řídicí systém bSolid

Sada HP pro vysokorychlostní pohyb upínacích chapadel obrobku

Kombinovaný systém, sestávající ze servomotorů a přesných planetových převodovek, umožňuje polohovací rychlosti až 110 m/min s rychlými zrychlovacími rampami.

Nožní pedál pro otevírání a zavírání upínacích chapadel

Vrtací hlava BH28 s individuálně volitelnými vřeteny

- 17 svislých vřeten (7 na ose X, 10 na ose Y)

- 5 horizontálních vřeten (3 na ose X, 2 na ose Y)

- 1 drážkovací pilová jednotka s pevným směrem řezu v ose X

Elektrospindel o výkonu 11 kW s upínacím rozhraním HSK-F a točivým momentem na ose C

- 11 kW, 24 000 ot./min (trvalý provoz S1)

- 6 000–24 000 ot./min, programovatelné přes NC

Úhlová řezací jednotka HSK-F63

- Maximální otáčky: 8 400 ot./min

Vrtací a frézovací jednotka pro horní a spodní hrany / jednotka pro vrtání a frézování na koncích

- Maximální otáčky: 9 000 ot./min

- Upínací pouzdro ER20

8-pozicový měnič nástrojů - diskový zásobník nástrojů

Sada „Sensitive Surfaces“ pro přepravu obrobků

Laserové zařízení pro ruční čtení QR kódů

SOPHIA – připojení k internetu věcí (IoT)

Jednotka pro vkládání kolíků Ø8 × 40 mm s vstřikováním lepidla

Barcode2HOPS s proměnnými

Aktualizace MultiPost

Rozdělovač prvků POST

NC-HOPS 7.0

Poznámka:

Technické údaje a popisy jsou převzaty z potvrzení objednávky z daného období. Tyto informace slouží pouze pro informační účely a nejsou závazné.
