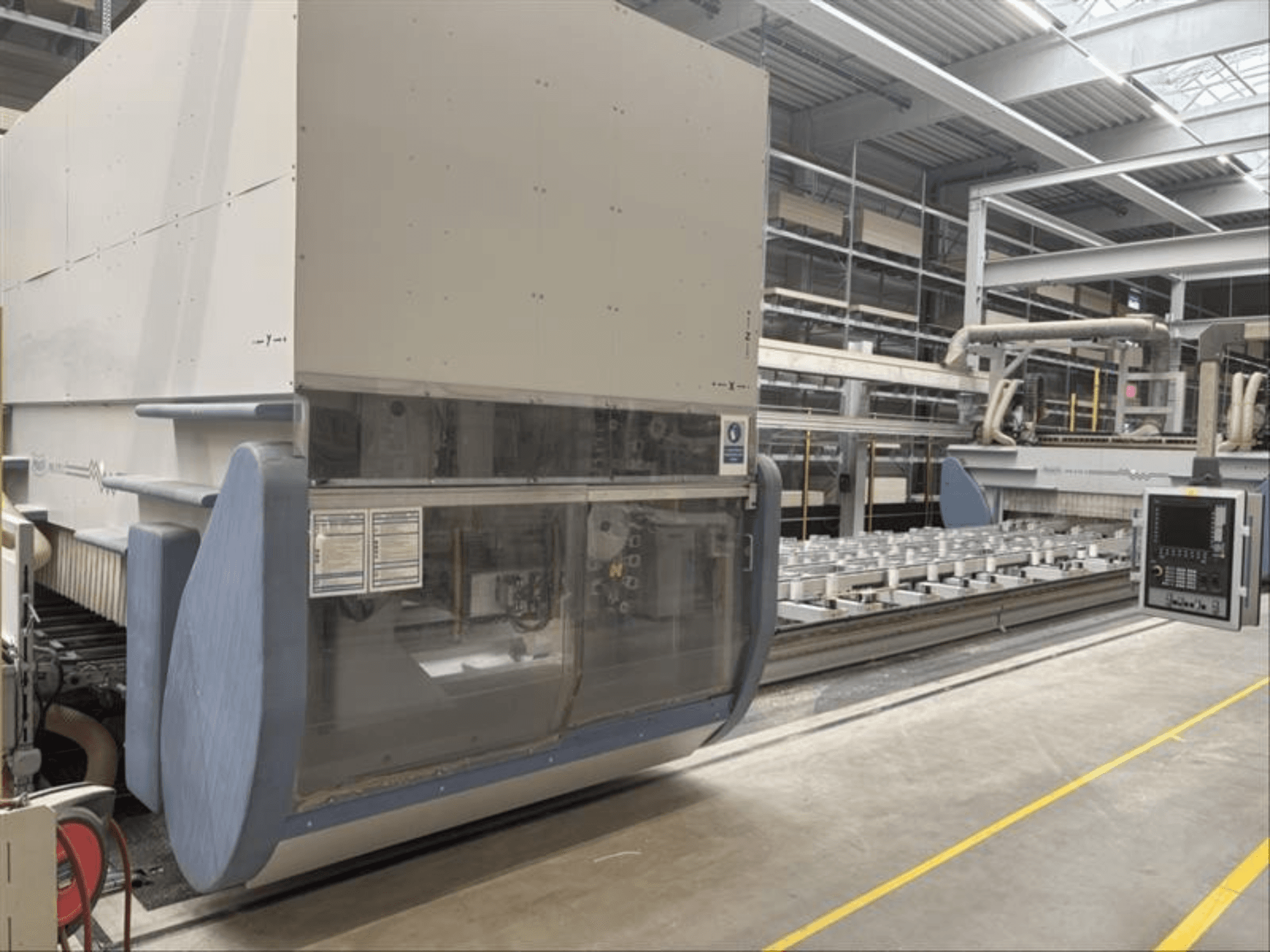

MAKA - PM 270 XDE-CNC-MAK-2012-00001

• Řízení CNC: ovládací panel OP 15 s 15" displejem na vodicí liště podél podélné osy.

• Pracovní plocha / obrobitelná kostka (s nástrojem L/D 160 mm):

  • X: 9000 (s oběma portály)

  • Y: 2700 mm

  • Z: standardní velikost krychle 420 mm

  • Zakázková konstrukce pro tloušťky obrobků do 60 mm

  • Pětiosá jednotka

• Portál 1:

  • Univerzální pětiosá frézovací jednotka

  • Výkon vřetena: 20/26 kW (S1/S6)

  • Otáčky: až 24 000 ot/min, vodní chlazení

  • Rozhraní nástroje: HSK F63, automatická výměna nástrojů

  • Možnost řezání závitů

  • Řetězový zásobník nástrojů: 32 pozic s rotačním chapadlem; pevně umístěný na straně obsluhy

• Portál 2:

  • 2 konzoly pro montáž jednotek, každá se 2 vícevřetenovými vrtacími jednotkami pro velké zatížení

  • Společný odsávací kryt

  • 13 vrtacích vřeten na jednotku (celkem 26), individuálně vertikálně volitelných, uspořádání ve tvaru L

  • 2 šikmá vrtací vřetena nastavitelná v úhlu 0-25° dopředu (1 vpravo, 1 vlevo), každé cca 2,2 kW, 2800 ot./min.

  • Vrtací sklíčidlo: Rego Fix ER 25 M

• Stůl stroje:

  • Základní rám s lineárním vedením

  • 12 příčných nosníků stolu na lineárních vedeních pro polohování X, každý s NC řízením a polohováním.

  • Vakuový přívod integrovaný do příčníků

  • Každý příčný nosník samostatně monitorovaný vakuem a propojený s řízením stroje.

• Požadavky na instalaci: Požadavek na základ cca 300 mm

• Bezpečnost práce:

  • Pojezdová bezpečnostní kabina na obou portálech

  • Bezpečnostní nárazníky a bezpečnostní světelná clona na straně obsluhy a vzadu.

Další vybavení

• Systém podávání obrobků: 1 pásový dopravník se 4 pásy (každý o šířce 40 mm); každý příčný nosník s NC řízeným zvedacím zařízením; zdvih 110 mm (+10 / -100 mm).

• Vakuový systém: Vakuová pumpa Bush typu Mink MM 1322, sací výkon 250 m³/h, s 500litrovou mezizásobníkem pro rychlé vytvoření vakua.

• Manipulace s třískami: 2 pásové dopravníky třísek pod obráběcím prostorem (pro třísky/drobný odpad do 100 x 100 x 100 mm).

• Automatický centrální mazací systém
