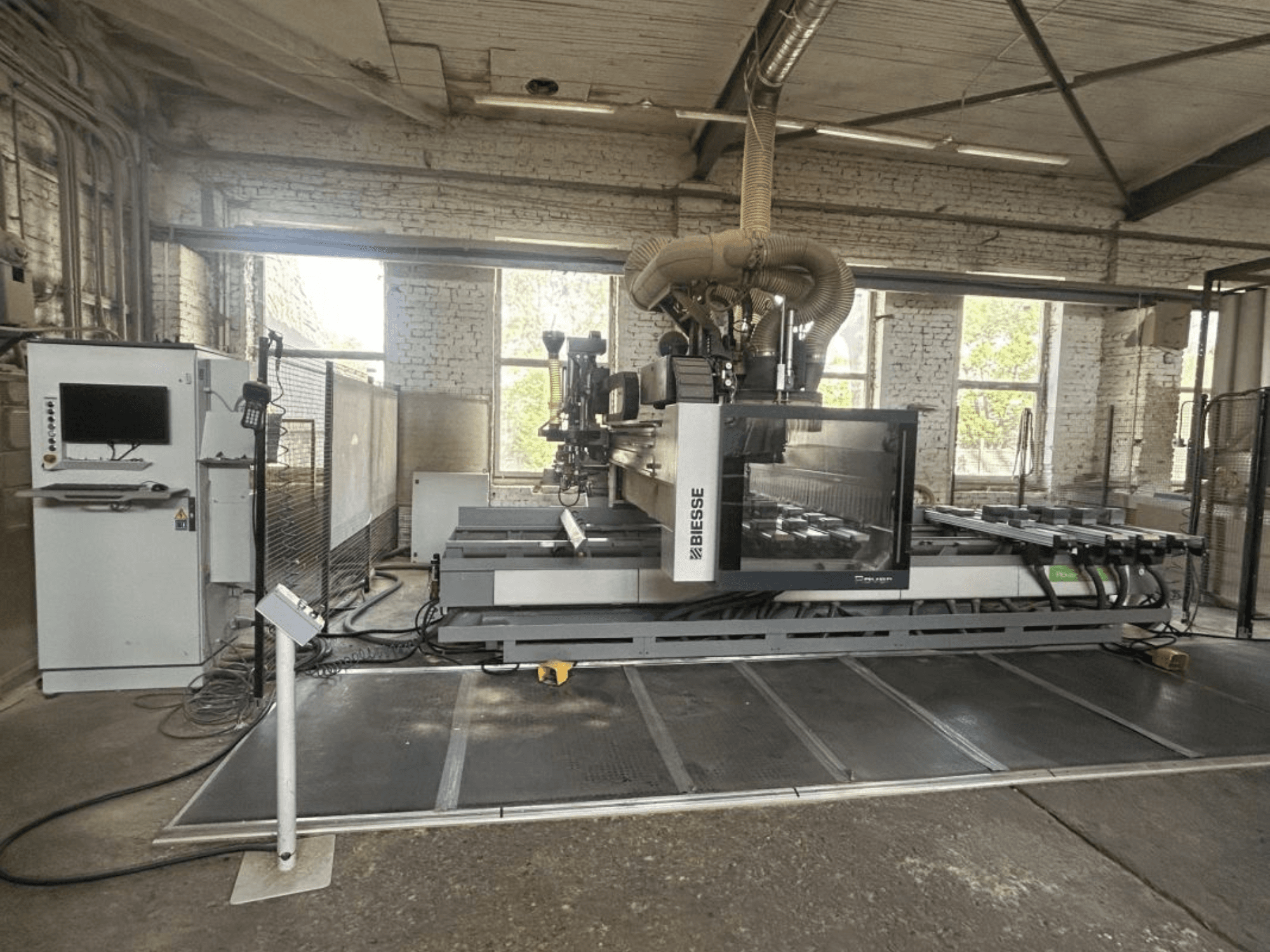

BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

BIESSE ROVER A 1643 EDGE – Technické specifikace Typ stroje: CNC obráběcí centrum s funkcí olepování hran

Model: ROVER A 1643 EDGE

Určeno pro obrábění a olepování hran tvarovaných/profilovaných desek; konfigurace uvedená v dokumentaci představuje 5osé uspořádání; pracovní prostor: pracovní prostor osy X: 4 320 mm Rozsah kyvného pohybu v ose X: 1 620 mm Pracovní prostor v ose Y: cca 1 580–1 660 mm Zdvih v ose Z: 180 mm Pracovní prostor pro olepování hran v ose X: 3 300 mm Pracovní prostor pro olepování hran v ose Y: 1 540 mm Maximální šířka vkládání v ose Y: 1 900 mm, rozšiřitelná až na 2 100 mm

5osá jednotka 5osá obráběcí hlava

Osa C: plynulá rotace o 360°

Osa B: plynulá rotace o 360°

Rychlost osy B: 18 ot./min

Rychlost osy C: 18 ot./min

Maximální otáčky vřetena: 24 000 ot./min

Příkon:

11 kW v cyklu S1

13 kW v cyklu S6

Maximální úhel podříznutí: -10°

Ochrana proti kolizi pro 5osou jednotku

Připraveno pro použití agregátů na 5osé jednotce

Pracovní stůl a upínací systém ATS

8 nosných trámů

32 pohyblivých vozíků

32 pneumatických vakuových přísavek

Vakuové přísavky nastavitelné v krocích po 15°

Pneumatický systém rozdělený do 2 pracovních zón v ose X Výkon vakuové pumpy: 250 m³/h

6 zvedacích nosníků pro snazší nakládání a vykládání

28 senzorů pro detekci spuštěných dorazů

Zarážky a polohování

8 zadních dorazů

8 středových dorazů

4 boční dorazy, 2 vlevo + 2 vpravo

2 přídavné boční dorazy

4 odnímatelné středové dorazy, 2 vlevo + 2 vpravo

2 přídavné středové zarážky

Pneumatické polohování a spouštění dorazů

Vrtací jednotka s vrtací hlavou BH 24L

13 vertikálních nezávislých vřeten

5 horizontálních nezávislých vřeten

Drážkovací pila Ø 120 mm

Maximální hloubka drážkování: 25 mm

Otáčky vřetena programovatelné až do 6 000 ot./min

Vyměňovač nástrojů: 16-pozicový rotační zásobník nástrojů, namontovaný na vozíku osy X

Pro nástroje a agregáty Maximální hmotnost nástroje/agregátu: 7,5 kg Celková maximální hmotnost zásobníku: 55 kg

Jednotka pro olepování hran Jednotka pro olepování hran GU60A

Pro desky o tloušťce až 60 mm

Rychlost olepování hran až 20 m/min

Systém s dvojitým přítlačným válečkem

Nádrž na lepidlo s systémem tavného lepidla

Ohřívací lampa pro hrany, 600 W

Systém podávání hran s NC řízením

Automatické řezání hran

Senzor pro uzavřené geometrické tvary

Příslušenství pro olepování hran 2-válcový zásobník hran namontovaný na vozíku X

Maximální průměr role: 800 mm

Maximální výška hrany: 65 mm

Nástroj na zaoblení rohů Ø 85 mm,

pilový agregát HSK F63

HSK F63 pro řezy a drážky, max. průměr pilového kotouče Ø215 mm Maximální otáčky pily: 8 400 ot./min Maximální hloubka řezu s kotoučem Ø215 mm: 68 mm

Jednotky pro ořezávání hran

Kombinované jednotky pro škrábání lepidla / hrany

Sady nástrojů pro různé tloušťky hran

Software bSolid – základní modul, 2D CAD prostředí, import souborů DXF, CIX a BPP, 3D simulace obrábění, správa nástrojů, řízení 5osého obrábění pomocí polohování

Tvorba programů pomocí průvodce

Bezpečnost v souladu s normou CE

Bezpečnostní rohože Bezpečnostní zábrany

Bezpečnostní senzory

Upravený bezpečnostní systém umožňující posun v ose Y až do 2 100 mm Shrnutí

Jedná se o dobře vybavené CNC obráběcí centrum BIESSE ROVER A 1643 EDGE s 5osou obráběcí hlavou a balíčkem pro olepování hran. Dokumentace uvádí plynulou rotaci os B a C, 5osé programování, 5osou kontrolu kolizí a speciální přírubu agregátu pro 5osou jednotku, takže na základě těchto dokumentů by měl být stroj považován za 5osý.

Poznámka:

Technické údaje a popisy jsou kopiemi původního potvrzení objednávky. Tyto informace jsou poskytovány pouze pro informační účely a nejsou závazné.
