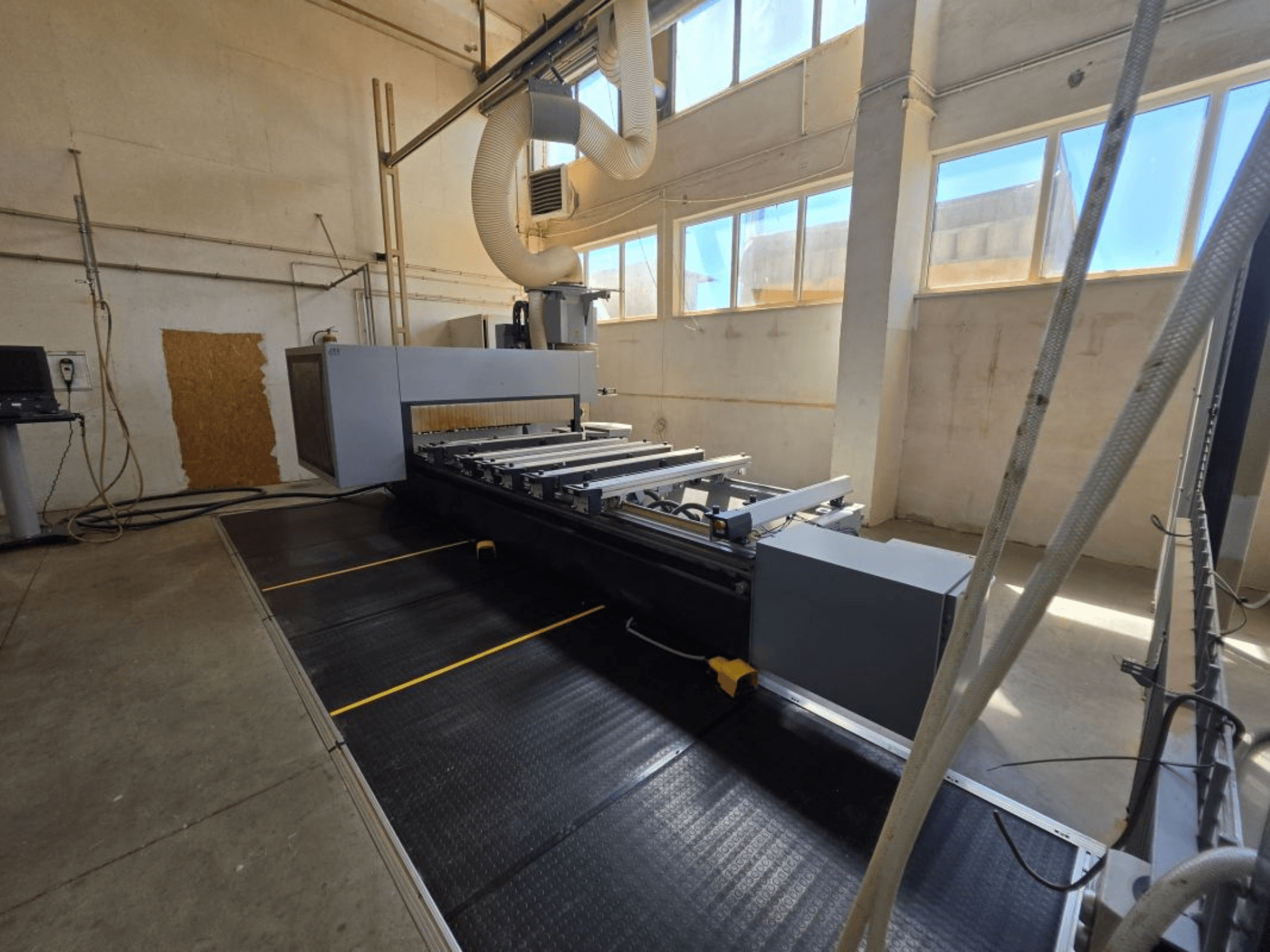

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Pracovní doba: 9,370 h

• Konstrukce: Svařovaný ocelový rám pro velkou zátěž; pohyblivý portál s dvojitým pohonem.

• Napájení/elektrika: 3x400 V, 50-60 Hz

• CNC software: (ovládací panel, databáze nástrojů, editor programů, 2D simulátor, 3D náhled, import DXF, funkce CAD, parametrické/absolutní/inkrementální programování, frézování kapes, gravírování, optimalizace sekvencí, virtuální roviny, podprogramy).

• Ovládací prvky a operátorské rozhraní:

  • CNC panel pro úplné ovládání stroje

  • Mobilní operátorský terminál s 24" LED monitorem, klávesnicí/myší, USB.

  • Ruční ovládání posuvu (přeřazení posuvu, E-stop, ruční posuv).

• Pracovní plocha a pojezdy:

  • Pracovní plocha: X 3000 mm, Y 1550 mm

  • Světlá výška Z: 150 mm

• Hlavní vřeteno (5osé):

  • Vřeteno: 5osé elektrovřeteno s kardanovým kloubem, chlazené kapalinou, keramická ložiska, otáčení R/L

  • Výkon 12 kW (S6), 1000-24000 ot./min.

  • Držák nástroje HSK F63

  • Maximální hmotnost nástroje 6 kg; maximální Ø pilového kotouče 350 mm

  • Integrovaný držák agregátu; elektricky ovládaný odsávací kryt

• Systém os a pohybů:

  • Portál s dvojitým pohonem

  • X: šikmý ozubený hřeben, kalené lineární vedení

  • Y: kuličkový šroub, tvrzená lineární vedení

  • Z: kuličkový šroub, tvrzená lineární vedení

  • Automatické centrální mazání

• Zásobníky nástrojů:

  • Lineární: 12 poloh, sběr agregátu; max. Ø nástroje 250 mm, délka 240 mm

  • Rotační (na portálu): 18 poloh; max. Ø nástroje 250 mm, délka 280 mm.

  • Stanice pro odebírání pilových kotoučů: max. Ø kotouče 350 mm

• Vrtání a drážkování:

  • DH18 6H 2S vrtací hlava:

    • (7X / 5Y), 6 horizontálních vřeten (4X / 2Y).

    • Zdvih/délka vrtáku max. 70 mm; držák nástroje Ø 10 mm; individuální pohon

  • Drážkovací pily: 2 kotouče (1X / 1Y), max. Ø 120 mm, tloušťka těla max. 5 mm, až 6 000 ot.

• Podtlak a upínání:

  • Konzolový stůl se 6 konzolami; přední/zadní programovatelné dorazy

  • Bezdrátový dvouokruhový vakuový systém; výška misky 100 mm

  • Pneumatická aretace konzol; 4 pohyblivé boční dorazy; přídavná opěrná ramena.

  • Výkon vývěvy: 90 m³/h @50 Hz, 108 m³/h @60 Hz

  • Přídavné vakuové vybavení: levé/pravé připojení šablon; řízený stlačený vzduch pro rámové svorky; nezávislé ovládání vakua/vzduchu pro každou konzolu.

• Bezpečnost:

  • Bezpečnostní systém CE, světelná clona, systém nouzového zastavení

  • Bezpečnostní ohrádka na levé straně, bezpečnostní kontrola dveří

  • Senzory vakua a stlačeného vzduchu

  • Přídavný systém bezpečnostních rohoží

Další vybavení

• Přídavný systém mechanického blokování osy A a C

• Balíček dálkového servisu přes internet

• Software pro generování korpusů skříní (balíček pro 3D návrh skříní)

• Sada servisního nářadí

• Dokumentace: Polské příručky; instalační příručka WoodFlash

• Přídavná podpěrná ramena pro konzoly

• Dodávané příslušenství:

  • 11 vakuových misek FA 140 × 115 × 100 mm

  • 4 vakuové misky FA 125 × 75 × 100 mm

Poznámka: Technické údaje jsou pouze informativní a nezávazné.
