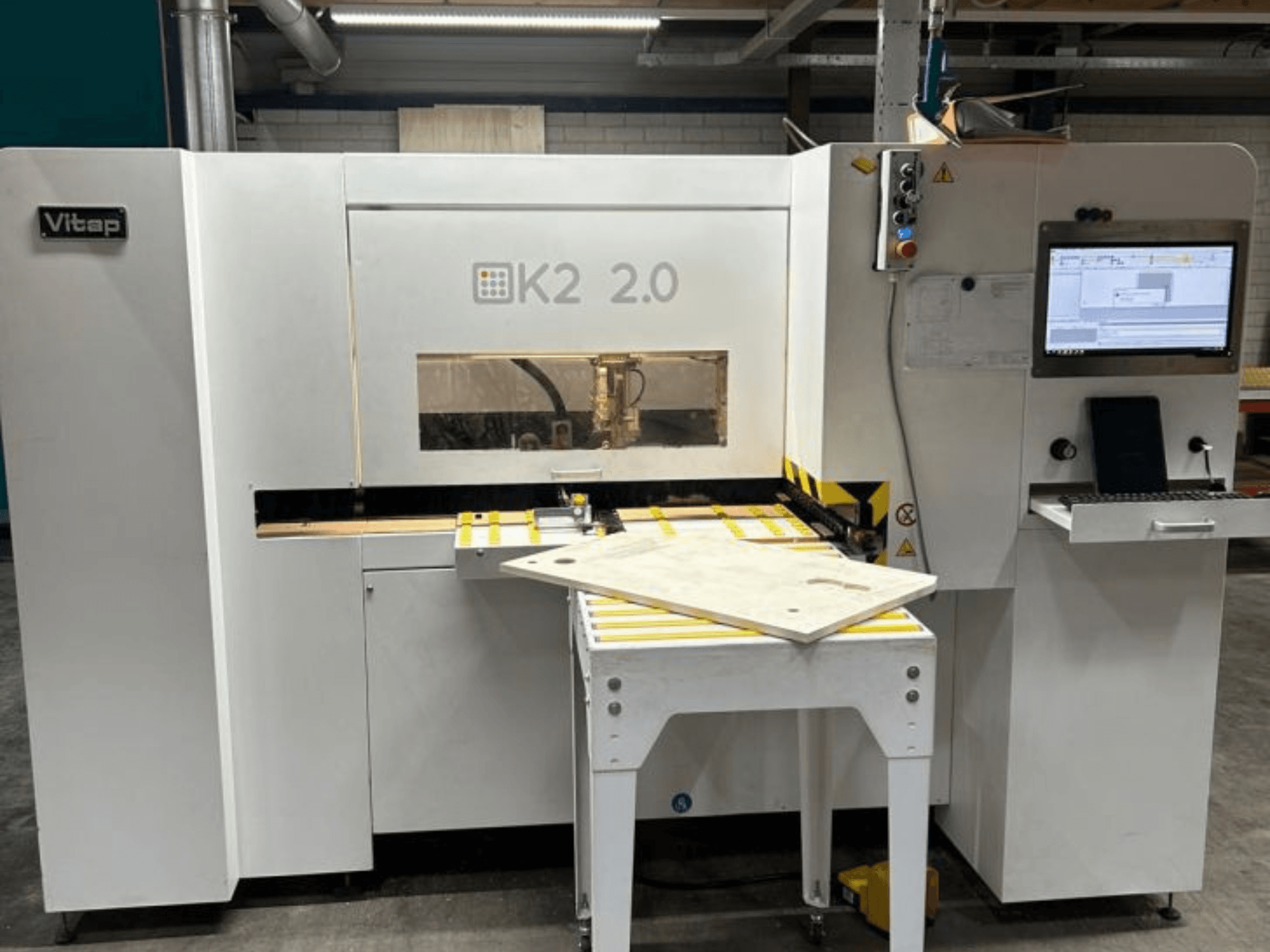

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Použitý CNC vrtací a frézovací stroj

Značka: Vitap

Typ: Point K2 TOP 2.0

Rok výroby: 2018

Kontinuální obrábění, obrábění obrobku zespodu a automatický návrat obrobku k obsluze

3 řízené osy:

Osa X – nepřetržitý transport obrobku pomocí systému DDT (Dual Dynamic Transport System) s bezkartáčovým motorem

Osa Y – pohyb vrtací hlavy

Osa Z – vrtání

- Duální nulová reference: laser nové generace pro detekci začátku a konce obrobku.

Program dokáže automaticky upravit vrtání zespodu tak, aby bylo dosaženo dokonalé rovinnosti u svislých i vodorovných obrobků.

Laser se skládá z vysílače a přijímače, aby se předešlo chybám u materiálů s tmavými okraji.

- Boční dorazy s válečky, skládající se z pevné a pohyblivé části, mechanický digitální odečet s automatickým vyrovnáním na doraz 0 pro odstraňování až 3 mm na nulové linii

- Konstantní boční upínací zařízení pro přesné polohování na 0-linii.

- Zadní výstup obrobku

- Automatický 4-pozicový měnič nástrojů

- Žádné omezení délky obrobku

- 19" 5/4 TFT LCD monitor

- Průmyslový počítač

- Uživatelské rozhraní WSC s funkcí Lister, parametrickým nastavením nástrojů a parametrickým nastavením

- Grafické programování CAD TPA EDI32, základní verze

- USB port

- Ukládání všech souborů

- Programování maker

- Import souborů DXF

Technické specifikace

Počet nezávislých vertikálních vřeten: 12

Počet nezávislých horizontálních vřeten na ose X: (2+2)

Počet horizontálních vrtacích vřeten na ose Y: (2+2)

1 pila (Ø 100 mm)

Elektrické vřeteno o výkonu 5 kW s kuželem ISO 30 (12 000–24 000 ot./min)

Max. hmotnost obrobku: 80 kg

Maximální rozměry obrobku: X neomezeno, Y 1 200 mm, Z 50 mm

Minimální rozměry obrobku: X 270, Y 185 (70°), Z 4 mm

Rychlost posuvu: 25 m/min

Otáčky vřetena: 3 500 ot./min

Max. průměr horizontálního nástroje: 12 mm

Max. hloubka horizontálního vrtání na osách X a Y: 30 mm

Maximální hloubka vertikálního vrtání: 45 mm

Max. průměr vertikálního nástroje: 35 mm

Spotřeba vzduchu: 2000 m³/h

Rychlost odsávání: 30 m/s

Odtahové otvory: 2x Ø 100 mm + 1x Ø 50 mm

Motor: 1,7 kW

Tlak stlačeného vzduchu: 7 bar

Max. spotřeba vzduchu: 60 Nl/min

NORMY CE

- Kancelářský software – licence

- Nastavitelný nulový bod pro čtyřstranné formátování

- V souladu s normami CE

- K 28. květnu 2026: přibližně 500 provozních hodin a byl nainstalován nový počítač

Poznámka:

Technické specifikace a popisy jsou převzaty z původního potvrzení objednávky. Tyto informace jsou poskytovány pouze pro informační účely a nejsou závazné.
