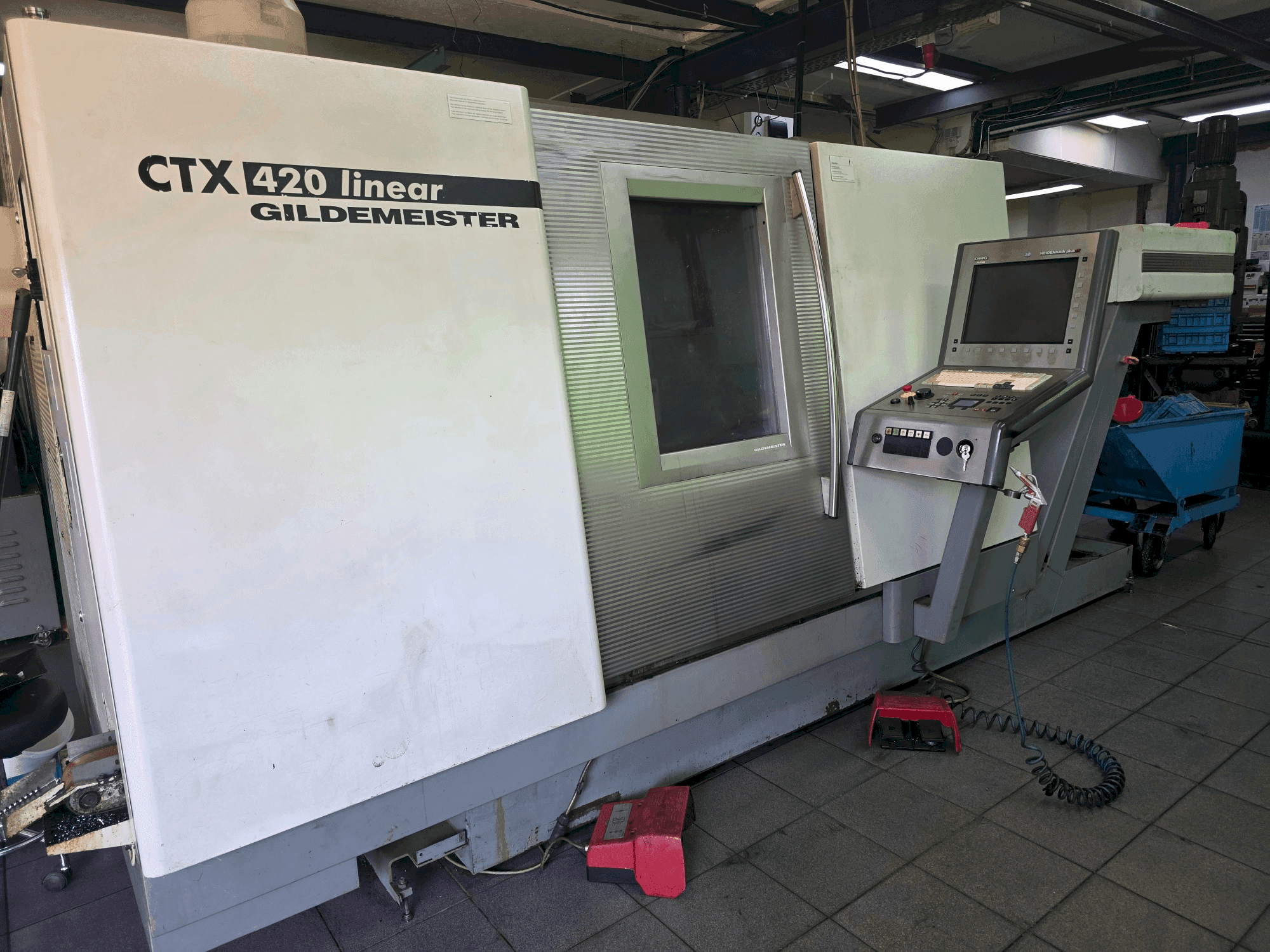

Gildemeister - CTX 420 linearDE-TUR-GIL-2008-00003

• Osa C

• Osa Y

• Částečně duté upínací zařízení

• Diferenční tlakové upínání pro hlavní vřeteno

• Pneumaticky ovládané zařízení pro sběr obrobků, s dopravním pásem, pro díly o rozměrech d 65 mm x 200 mm.

• Kompletně zrekonstruovaná revolverová hlavice

• Včetně zadního zásobníku

• Měřicí zařízení nástrojů v pracovním prostoru, automaticky se otáčí dovnitř (omezení: upínací čelisti upínacího zařízení nesmí přesáhnout 280 mm.

• CNC řízení: HEIDENHAIN Plus iT

• Upínání: Částečně duté upínací zařízení

• Podpěra: Koník:

• Stav: Stroj je zcela připraven k soustružení


Základní doplňky a funkce

• Prodloužení ovládání (B-A0111): Prodloužení ovládání TurnPlus pro CTX 420/520 Linear 8

• Upínání vřetena (B-B0030): Diferenční tlakové upínání pro hlavní vřeteno 9

• Měření nástrojů (B-H2305): Měřicí zařízení nástroje v pracovním prostoru, automaticky se otáčející v 10 Poznámka: Při použití měřicího zařízení nesmí kmitací kruh upínacích čelistí upínacího zařízení překročit 280 mm11.

• Odlučovač olejové mlhy (B-H2310): Odlučovač olejové mlhy přes mechanický průmyslový filtr, $1500\ m^{3}/h$ 12

Souprava pro obrábění tyčového materiálu (B-E2302)

Tento balíček se skládá z: 13 - Duté upínací zařízení, Ø 68 mm 14 - Zařízení pro odebírání obrobků, pneumaticky ovládané, s dopravním pásem 15 Pro díly do: 16 - Přípojka pro podavač tyčí nebo zásobník tyčí 17 - Signální světlo 4barevné 18

Služby a dokumentace

• Servis sklíčidla (B-Z0010): Montáž/funkční zkouška (dodaného) výkonného sklíčidla v dodavatelském závodě, případně včetně seřízení příruby sklíčidla19. Poznámka: Musí být dodán také spojovací kus a případná potřebná příruba sklíčidla20.

Doplňkové vybavení

• Dopravník třísek

• Odlučovač olejové mlhy přes mechanický průmyslový filtr, 1500 m³/h

• Zpracování obalových tyčí G

• Signální světlo 4 barvy

• Duté upínací zařízení, Ø 68 mm

• Včetně zvedacího nosníku

• 1 sada dokumentace ke stroji

Volitelné příslušenství:

• 10x AGW axiální

• 10x AGW radiální

• 39x držáky vyvrtávací tyče

• 29x držáky soustružnických tyčí

• 2x válcovací nástroje

• 3x držáky řezných mečů

• 1x sklíčidlo Berg power typ KH 200

• 93x sada čelistí pro tříčelisťové sklíčidlo
