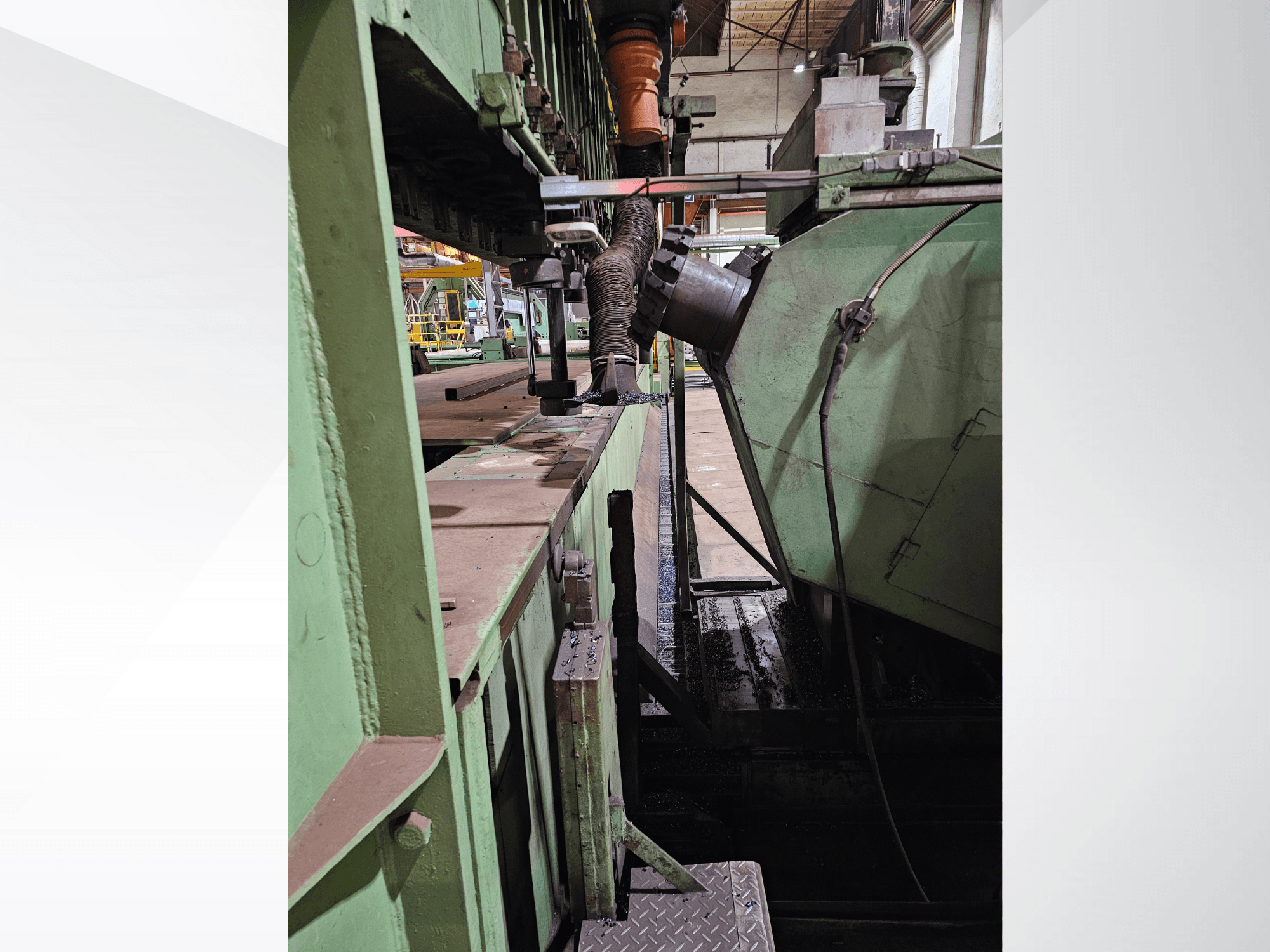

Tento tříosý jednostranný frézovací stroj GRABENER byl vyroben v roce 1984. Je vybavena výkonným stejnosměrným motorem o výkonu 50 kW, otáčkami vřetena až 500 ot/min a maximálním točivým momentem 2 000 Nm. Stroj nabízí rozsáhlé možnosti pojezdu s 15 900 mm v ose x a rychlým posuvem až 8 000 mm/min. Ideální pro přesné frézování s rozsahem natočení +/-45°. Pro více informací o tomto stroji nás kontaktujte.
Přehled
- Výrobce: GRABENER
- rok: 1984
- MODEL: Single-sided sheet metal edge milling machine
- typ aplikace: Ostatní stroje na zpracování plechu
- Země umístění: Německo
- Typ stroje: Stroje na zpracování plechu
Technické informace - GRABENER Single-sided sheet metal edge milling machine
Rozměry
- Hmotnost stroje: 23000 kg
Pohyb
- Počet os: 3
- Zdvih osy X: 15900 mm
- Zdvih osy Y: 500 mm
- Zdvih osy Z: 790 mm
Dodatečné informace
Rozsah otáčení frézovacího vřetena: ±45°
Vřeteno a nástroje
Výkon pohonu frézovacího vřetena (stejnosměrný motor): 50 kW
Průměr vřetena v předním ložisku: 1,5 mm: 160 mm
Vnitřní držák nástroje: ISO 50 (DIN 2079)
Vnější držák nástroje: 20 20 (20) ISO 60
Upínání nástrojů: ruční prostřednictvím závitové tyče M24
Otáčky a krouticí moment
Otáčky vřetena: plynulá regulace, 2 rozsahy, 50-500 ot/min.
Rozsah 1: 50-250 ot/min
Rozsah 2: 100-500 ot/min
Přírůstek stupně: 1:2
Rozsah konstantního výkonu: 160 otáček za minutu
Maximální točivý moment vřetena: 2 000 Nm
Maximální rychlost otáčení vřetena: 2°/sec.
Podávání
Frézovací posuv v ose X: 40-4 000 mm/min (plynule nastavitelný)
Rychlý posuv v ose X: 8 000 mm/min
Rychlost nastavení Y/Z: 20-500 mm/min (plynule nastavitelná)
Rychlý posuv Y/Z: 1 000 mm/min
Přesnost
Přesnost zobrazení/polohování (3 osy): 0,1 mm
Elektrické
Provozní napětí: 380 V, 50 Hz
Řídicí napětí: 220 V
Vzdálenosti a rozměry
Upínací stůl k zasunuté, vodorovné ose vřetena: 500 mm
Lícní opěra (podlaha) ke středu vřetena ve svislé středové poloze: 1 300 mm
Upínací stůl ke středu vodicí podpěry: 1,5 mm: 2 300 mm
Délka lícnice a podpěrného vedení: 16 800 mm
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
