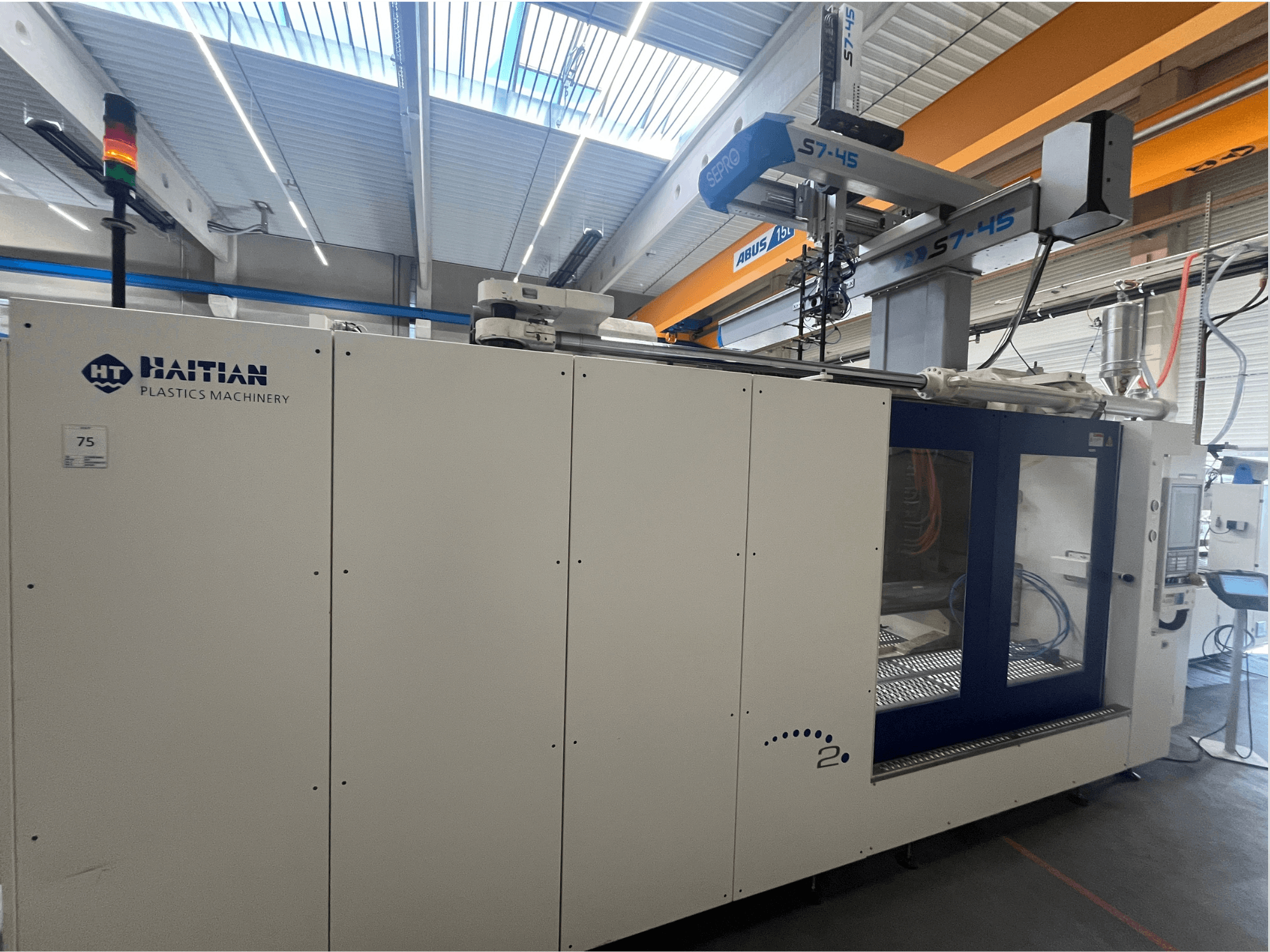

HAITIAN - JU12000II/8400DE-INJ-HAI-2017-00003

• Výkon: 135 kW

• Napětí: AC 400 V, 3P / N / PE, 50 Hz

• Jmenovitý proud: 279 A

• Zkratová odolnost: 25 kA

• Průměr šroubu: 25 mm Ø 110 mm

Upínací síla: 1200 tun

Vstřikovací jednotka

Průměr šroubu: 110 mm

Objem výstřiků: 4847 cm³

Hmotnost vstřikovaného materiálu: 4410 g

Forma / desky

Rozteč desek: 1300 × 1200 mm

Minimální výška formy: 600 mm

Maximální výška formy: 1250 mm

Tahy jádra

Pevné vytahování jádra: 2

Pohyblivé jádrové tahy: 2

Ventily / zóny

Pneumatické ventily: 1

Hydraulické ventily: 0

Zóny vytápění: 0 4

Provozní údaje

Provozní hodiny: 63,296 h

Plně automatický provoz: 23 247 h

Počet záběrů: 2,5 mil: 781,107

Automatizace a periferie

Robot: Sepro S7.45

Zásobník: Moretto TMC12

Dávkovací jednotka: Symetric GM115-AD

osa X 3000 mm

osa Y 1100 mm

osa Z 2200 mm

jmenovité užitečné zatížení (díl a nástroj na konci ramene) 30 kg

Řízení a systém

Řízení VISUAL 2

PC monitor se softwarem

Přímé spojení PC-robot

Certifikát CE

Výkon a pohyb

Konstrukce s vysokým točivým momentem

Výkonné servomotory

Antivibrační software

Vysoké zrychlení

Krátké doby cyklů

Instalace a skříň

Instalace na pevnou desku

Nosníková ovládací skříň

Volitelná podlahová skříň

I/O a rozhraní

16x I/O

Kabel rozhraní EU 67 (10 m)

Rozhraní USB/PC

Pneumatika a vakuum

1 vakuový/tlakový okruh (Venturiho trubice)

Pneumatické otáčení v ose C (0-90°)

Výuka a obsluha

Mobilní výukový box

10" LCD displej

10 m kabel

Příručka pro obsluhu a údržbu

Seznam náhradních dílů

napájecí zdroj

400 V, 3fázový

Lineární systém a odolnost

Lineární vedení SLS (osa X a Z)

Vysoká spolehlivost pro velká zatížení

Odolnost vůči:

Abrazivní prach

Výpary PVC

Vodní páry

Integrované mazání

Nízké nároky na údržbu (1× ročně)

Řada robotů

HAITIAN by SEPRO S7

Těžká konstrukce

Vysokorychlostní provoz

Vhodný pro:

Axiální konfigurace

Dvojitá ramena

Dvojitý pohyb

Kompatibilita stroje

Pro IMM 700 - 5000 tun upínací síly
