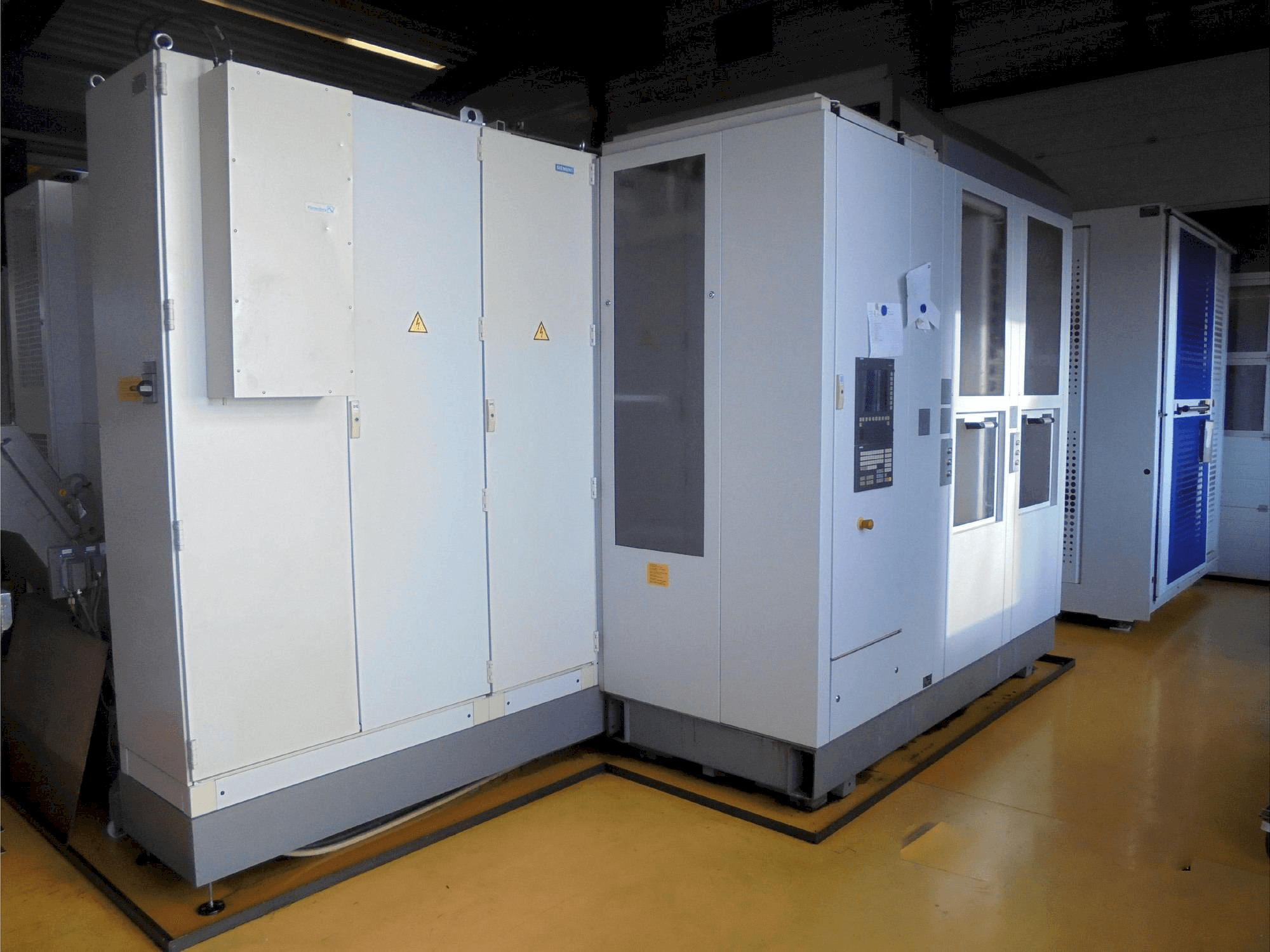

Heckert - HEC500D XXLDE-MIL-HEC-2010-00002

Výhody stroje

Kvalitativní výhody stroje

• Provozní napětí, jazyk dialogu německy nebo anglicky, při objednávce doplňků jsou vynechány odpovídající položky základní výbavy.
• Barevné provedení: světle šedá ral 7035, myš šedá ral 7005, rubínově červená ral 3003. Dokumentace v němčině na cd-rom
• Řídicí systém sinumerik 840d
• Obráběcí centrum je vybaveno cnc sinumerik 840d nebo de s integrovaným plc. Řídicí systém v kombinaci s komponenty pohonu simodrive 61d je navržen pro maximální přesnost obrábění a vysokou produktivitu.
• Nejdůležitější funkce standardního vybavení jsou uvedeny níže: ovládací a zobrazovací komponenty / rozhraní - plochý ovládací panel s 15" barevným tft displejem - kompatibilní počítač jako hmi-pcu50 s uživatelským rozhraním windows a membránovou klávesnicí
• (hmi = komunikace člověk-stroj), vzdálená diagnostika pomocí analogového modemu a softwaru 1 /
• Ovládací panel stroje pro obsluhu funkcí stroje - rozhraní usb na hlavním ovládacím panelu
• Ethernetové rozhraní 10/100 mbit/s pro konektor rj45
• Uživatelská paměť cnc 5. 1 mbyet s vyrovnávací pamětí pro programy a data
• Ruční zadávání (mda) a teach ni - nastavovací funkce (jog) pro všechny osy a frézovací vřeteno s ovládacím panelem stroje nebo ručním ovládacím panelem - neustále aktivní diagnostický systém se zobrazením chyb a stavu v prostém textu - obrazovky pro zobrazení nebo zadání z: data nástroje, data procesu, data pro režim chodu dopravníku třísek, data pro vliv operátora, zobrazení provozních hodin servisní funkce pro výměny nástrojů a palet opravy nástrojů - správa nástrojů - sledování opotřebení nástrojů (čas, počet kusů) - korekce rádiusu nástroje v rovině posunutí nulového bodu - 04posunutí nulového bodu ej osa a další aditivní, programovatelné posunutí nulového bodu - programovatelné posunutí nulového bodu (snímky)

Technické výhody stroje

• Držák nářadí, kužel s dutou stopkou din 69893 *zásobník řetězu nářadí 60 míst. 500 x 500 mm
• Připraveno pro dodatečnou montáž přenosného elektronického ručního kola (v ručním ovládacím panelu) *vnitřní přívod chladicí kapaliny: chladicí kapalina středem vřetena centrického tvaru ad; mechanicky nastavitelné; nádrž na chladicí kapalinu integrovaná s filtrem zpětného proplachu externí přívod chladicí kapaliny: chladicí kapalina přes čep trysek
• Proplachovací pistole na upínací stanici
• Šachtová sprcha > otevřené vývody
• Dopravník třísek, škrabka
• Kompletně uzavřené opláštění pracovního prostoru dle uv
• Počítadlo kusů na nc obrazovce
• Dálková diagnostika s analogovým modemem
• Připojení k počítači přes ethernetové rozhraní
• Operace sekvence palet, sledování otáček nástroje, zobrazení provozních hodin
