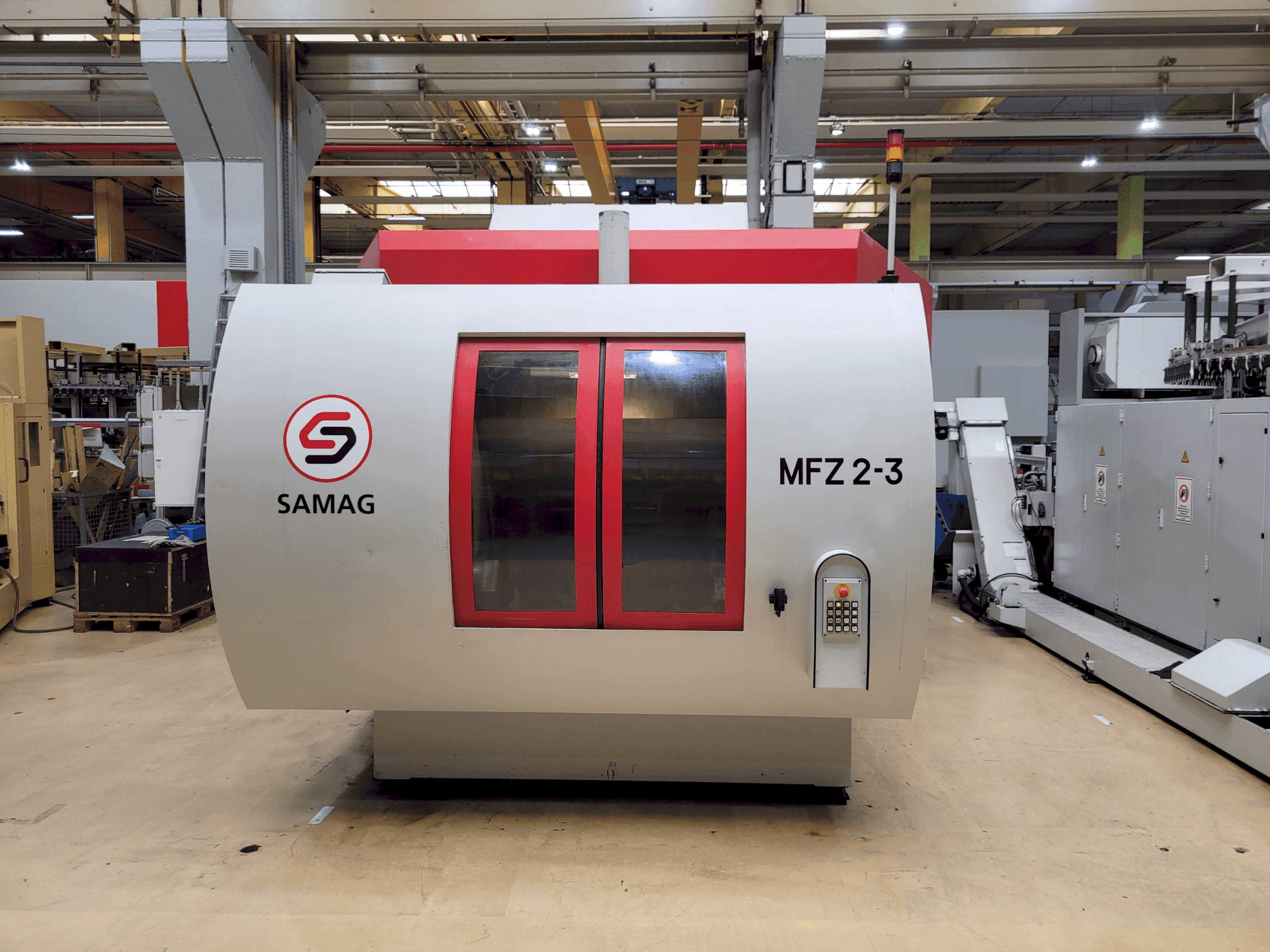

SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001

Výhody stroje

Technické výhody stroje

• Potřebný instalační prostor (délka x šířka): cca 5950 mm x 6700 mm
• Hmotnost (kg) včetně chladicího systému a dopravníku třísek: cca 25 000 kg
• Provozní napětí: 400 v 3 n~ 50 hz
• Řídicí/ventilové napětí: 24 v dc
• Jmenovitý výkon stroje: cca 82 kva
• Předjištění před hlavním vypínačem: 3 x 160 a
• Průřez konektoru: 70 mm²

Informace navíc

Upínací systém nástrojů Ott Kroutící moment (S1/S6): 63/83 Nm Jmenovité otáčky: 4200 ot/min Průměr ložiska vřetena: 70 mm Mazání vřetena: Doživotní mazací tuk 1 Horizontální otočná opěra 180° (osa W) Průměr čelní desky (NC pohon/protiložisko): 500/345 mm Přípustný tangenciální krouticí moment: 15000 Nm Přesnost polohování: ±3 úhlové sekundy Doba otočení (0°/180°): cca 6 s Počet horizontálních os pro uchycení obrobku o 360° Polohování pomocí čelního ozubení: 120 x 3° Přesnost polohování (120 x 3°): ±3 úhlové sekundy Max. přepravní zatížení na osu A: cca. 600 kg Přípustný tangenciální krouticí moment: 5000 Nm Pracovní oblast (interferenční kružnice x délka): Ø700 x 940 (1036) mm Najíždění do mezipoloh mimo stoupání 3°: Možné (řízení polohy NC) Přesnost polohování: ±25 úhlových sekund Přípustný tangenciální krouticí moment: 1000 Nm Zásobník nástrojů: 90 pozic nástrojů (3 x 30) Max. průměr nástroje s volnými sousedními pozicemi: 160 mm Doba mezi řezy (v rámci 1 kazety): cca 5,2 s Kapacita hydraulické jednotky: 160 l Max. provozní tlak: 160 bar Max. průtok: 12 l/min Pneumatický systém: Požadované připojení stlačeného vzduchu, Požadovaná spotřeba vzduchu (krátkodobě) 6 ± 0,5 bar Kvalita ovzduší ve výrobním závodě: Třída 545 dle DIN-ISO 8573-1 Chladicí systém: Chladicí systém Knoll s chlazením chladicí kapalinou Objem nádrže na chladicí kapalinu: Max. 1400 l Samostatné proplachování lože stroje: 160 l/min při 2,6 baru Externí chlazení nástrojů a různé funkce proplachování: 120 l/min při 3,5 baru Vnitřní chlazení nástrojů vřeteny: 40 l/min při 60 barech
