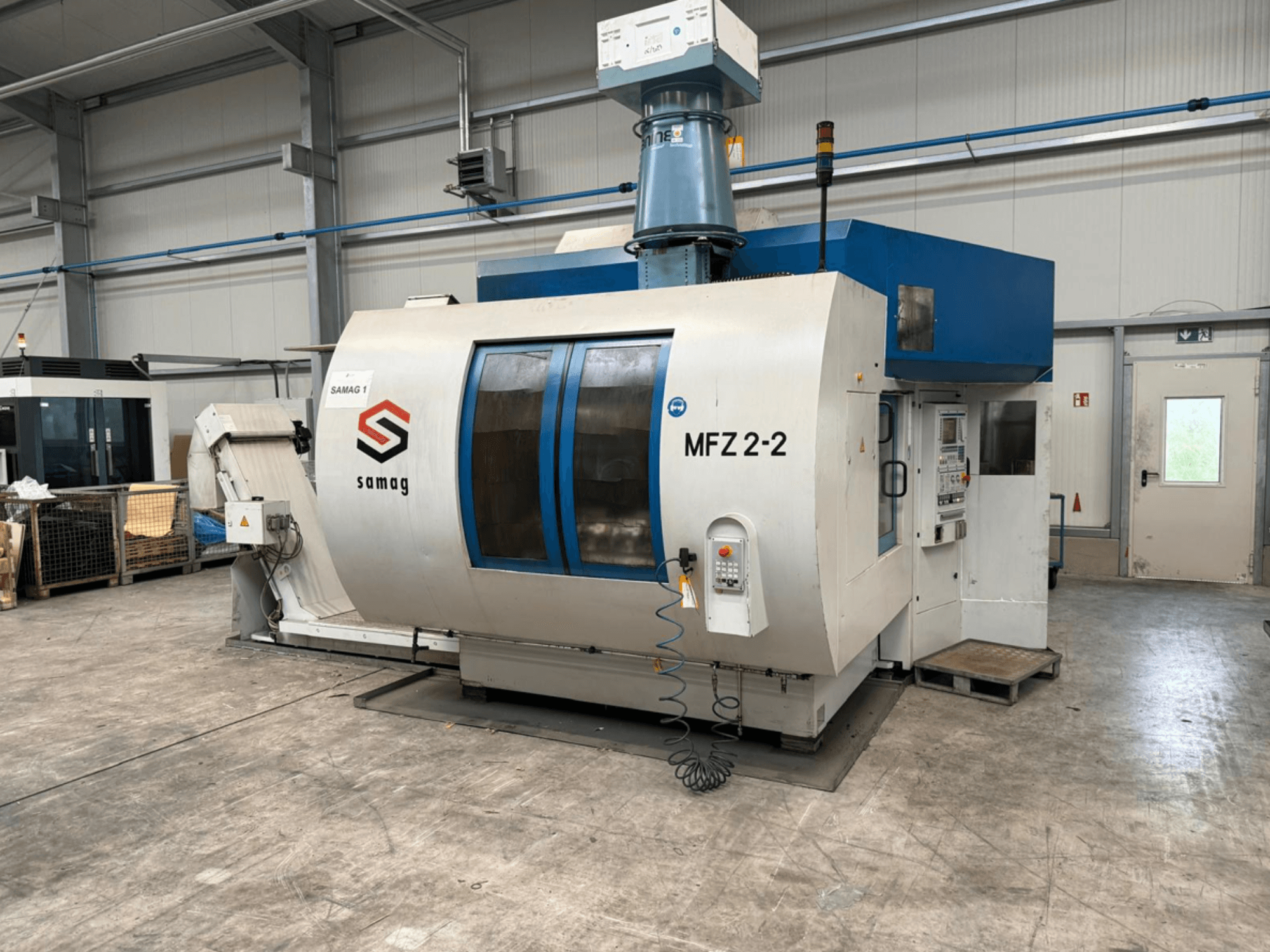

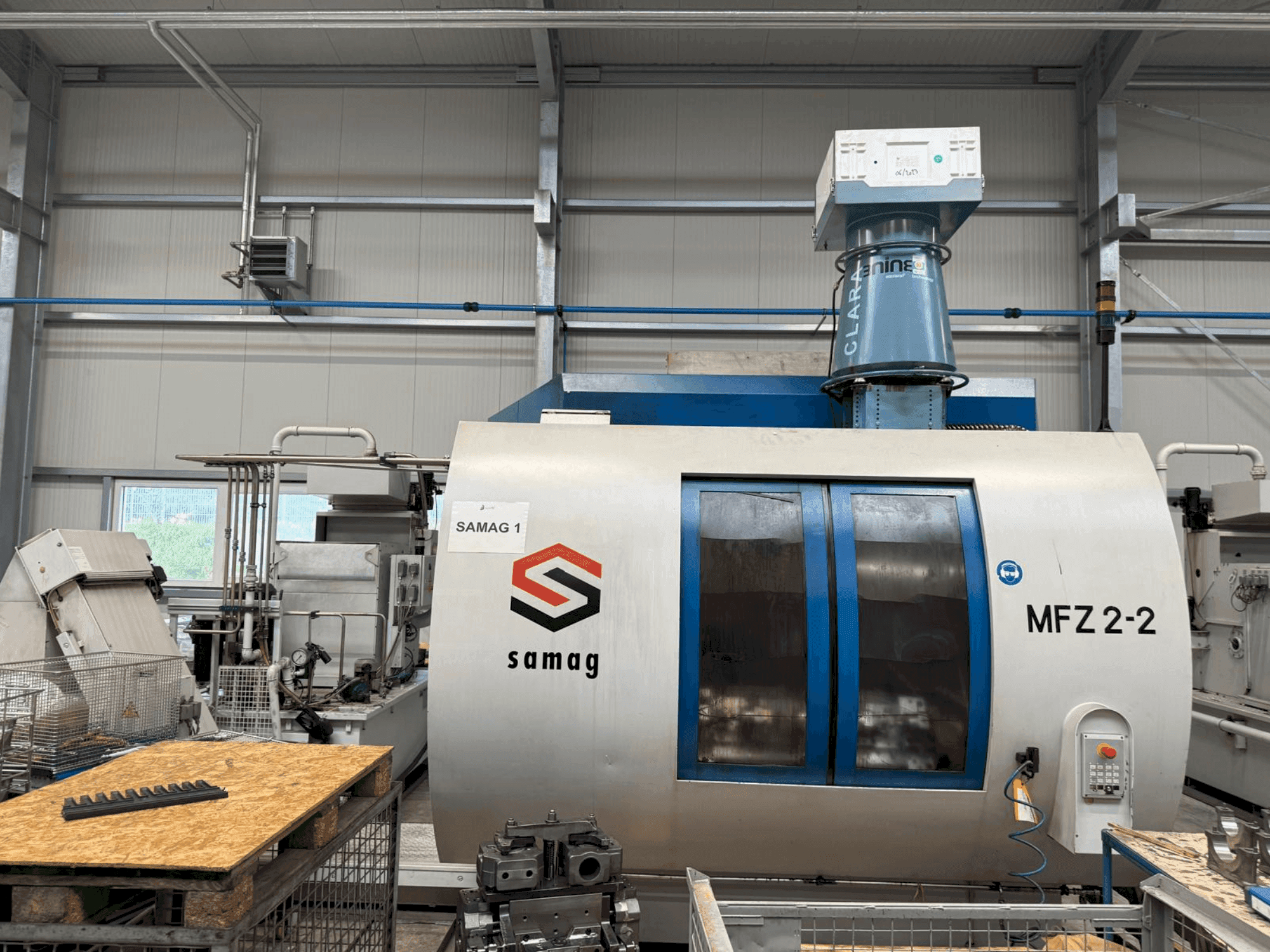

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Skladování nářadí

  • Typ: Decagon

  • Počet úložných míst: 100 (2x50)

  • Počet kazet: 10

  • Počet míst pro kazety: 10

  • Rozteč kazet: 90 mm

  • Maximální rychlost zásobníku kazet: 8,3 min.

  • Doba zpoždění od max. rychlosti zásobníku kazet do zastavení: 300 ms

  • Maximální hmotnost nářadí: 280 kg

  • Max. hmotnost nástroje/plastové kleštiny: 6 kg

  • Max. hmotnost nástroje/ocelová kleština: 8 kg

  • Max. průměr nástroje s volnými sousedními místy: 160 mm

  • Osa otáčení: 10x36

  • Doba výměny z nejbližší kazety (vlevo/vpravo): 1.5 s

  • Výměna nástroje na vřetenu, průměrný počet třísek (VDI 2852), bez otáčení kola: 4.5 s

• Osy a dráhy pojezdu

  • Dráhy pojezdu

    • Pracovní zdvih v ose Y (vertikální): 1,5 mm: 500 mm

    • Celkový zdvih osy Y (vertikální) včetně výměny nástroje: 500 mm: 775 mm

  • Zrychlení osy X/Y: 0,6 xg / 0,8 xg

• Pohon hlavního vřetena

  • Vřetenová jednotka: Vřeteno: vysokofrekvenční vřeteno GMN HCS 220-16000/28

  • Rozteč vřeten: 1,5 mm: 450 mm

  • Průměr pouzdra: 220 mm

  • Hmotnost: 110 kg

  • Pohonný motor: 1FE1 083-4WN11-1BA2

  • Točivý moment (S1): 1,5 m: 65 Nm

  • Točivý moment (S2): 1 Nm 74 Nm

• Nosná jednotka obrobku

  • Otočná jednotka osy W

    • Doba otáčení 180°: 4.5 s

    • Průměr čelní desky/protilehátka: 500/345 mm

    • Rychlost pohonu/protilehátek (max.): 15/20 min.

    • Hmotnostní moment setrvačnosti: 140 kgm²

    • Přípustný naklápěcí moment: 8 000 Nm

    • Přípustný tangenciální moment pohonu/protilehátka: 10 000/5 000 Nm

    • Blokovací síla Hirthova soukolí při 100 barech/protisedadle: 190/175 kN

  • Držák obrobku osa A1/A2

    • Úhel dělení: 3

    • Doba otáčení 180°: 3.5 s

    • Průměr čelní desky/protilehátka: 345 mm

    • Otáčky (max.): 1,5 mm: 20 min.

    • Hmotnostní moment setrvačnosti: 20 kgm

    • Přípustný klopný moment: 20 kg: 3 000 Nm

    • Přípustný tangenciální točivý moment pohonu/protispolu: 5 000 Nm

• Síťové napětí: 400 V

• Frekvence: 50 Hz

• Řídicí napětí: DC 24 V

Doplňkové vybavení

• Chladicí mazací systém (shrnovací pásový dopravník)

  • Rozměry (d x š x v): 2885 x 1095 x 1830 mm

  • Výtlačná výška: 1020 mm

  • Mezerové síto: 500 μm

  • Objem náplně: 100 l

  • Čerpadlo na odpadní vodu: 380 l/min při 1,6 baru

• Centrální chladicí jednotka

  • Typ: DK 160-V/SO

  • Chladicí výkon: 1900 W

  • Min./Max. teplota okolí: 10/40 °C

  • Max. teplota výstupní vody: 20 °C

  • Teplota kondenzace: 40 °C

  • Chladicí médium: R134a, 2 kg

  • Připojený elektrický výkon: 5,1 kW

• Nádrž na čistou vodu (prázdná): 930 kg

• Dopravník třísek (prázdný): 450 kg
