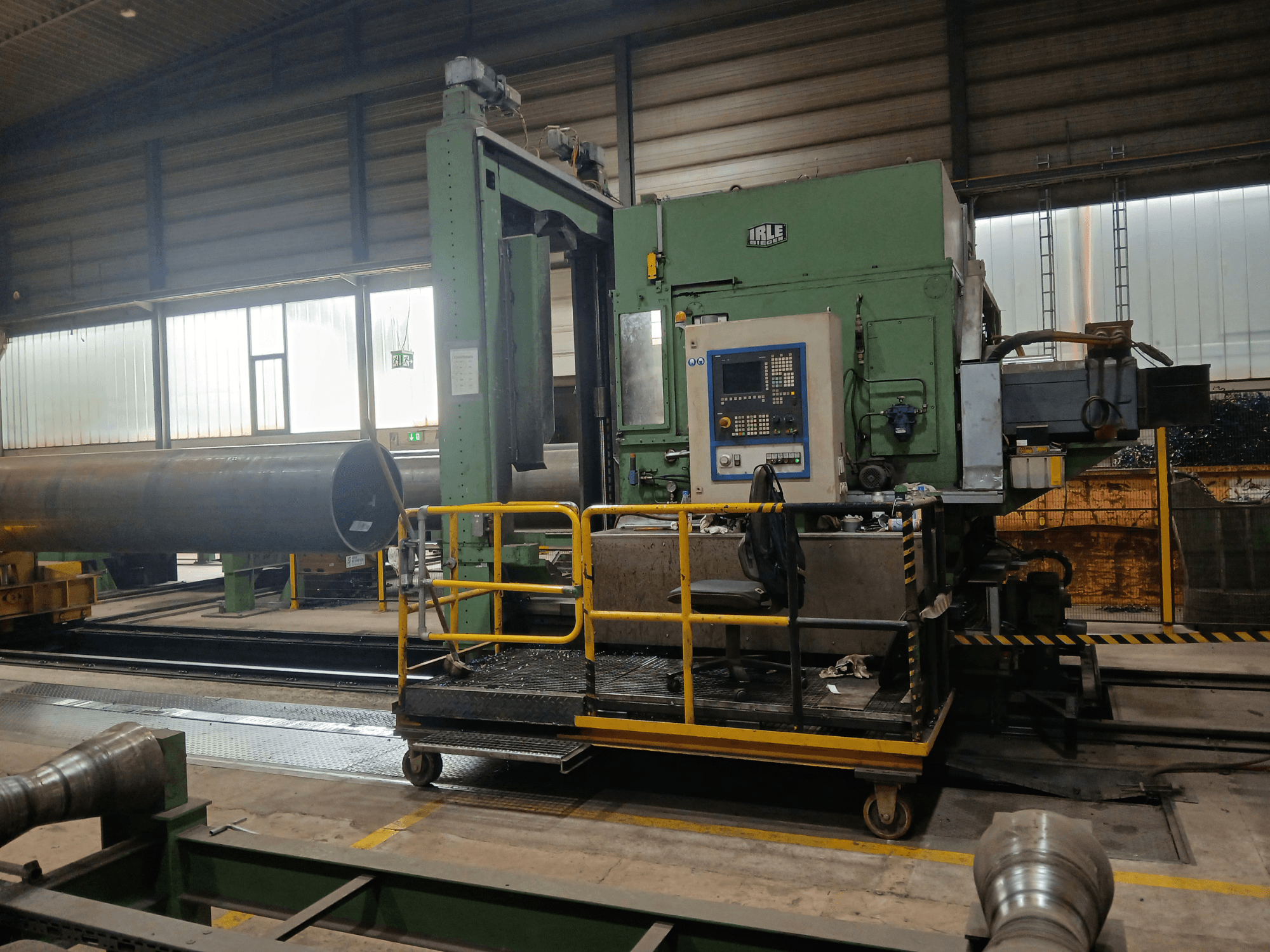

Horizontální obráběcí centrum vyrobené v roce 2004. Tento stroj IRLE IRD 1600 s řízením CNC umožňuje obrábění trubek o maximálním průměru 1 625 mm a maximální délce 13 200 mm. Podporuje maximální tloušťku stěny trubek 70 mm a zvládá trubky o hmotnosti až 250 kN. Pokud hledáte vysoce kvalitní obráběcí možnosti, zvažte CNC stroj IRLE IRD 1600, který máme v nabídce. Pro další podrobnosti nás kontaktujte.
Přehled
- Výrobce: IRLE
- rok: 2004
- MODEL: IRD 1600 CNC
- typ aplikace: Frézování
- Země umístění: Německo
- Typ stroje: Horizontální obráběcí centrum
Technické informace - IRLE IRD 1600 CNC
Pohyb
- Počet os: 2
- Pojezd osy X: 650 mm
- Pojezd osy Z: 800 mm
Technická specifikace
- Výkon vřetena: 100 kW
- Rychlost vřetena: 105 RPM
Dodatečné informace
- Maximální průměr zpracovávané trubky: 1 625 mm
- Minimální průměr zpracovávané trubky: 406 mm
- Maximální délka zpracovávané trubky: 13 200 mm
- Minimální délka zpracovávané trubky: 6 000 mm
- Minimální tloušťka stěny trubky: 12 mm
- Max. tloušťka stěny trubky (kopírovací proces): cca 40 mm
- Maximální tloušťka stěny trubky (CNC obrábění): 70 mm
- Max. nosnost trubky: 250 kN
- Výška mezi podlahou haly a vstupem trubky: 800 mm
- Celková délka stroje: cca 24 000 mm
- Celková šířka stroje: cca 4 100 mm
- Celková výška od podlahy k horní hraně upínacího svěráku: 5 000 mm
- Celková hmotnost stroje: cca 700 kN
- Provozní napětí: 400 V, třífázové, 50 Hz
- Řídicí napětí: 220 V DC / 50 Hz
- Jmenovitý provozní proud: 400 A
- Mezipodložka - délka podložky: cca 3 950 mm
- Mezipodložní lože – šířka lože: cca 1 800 mm
- Mezipodložní lože – výška lože (vč. podvozku): cca 600 mm
- Mezilehlá lože – pojezdová rychlost po základových kolejnicích: 500–5 000 mm/min
- Mezipodložní lože – výkon hnacího motoru: 5,5 kW
- Vřeteník – rozsah otáček upínací desky: 7 – 105 min⁻¹
- Vřeteník – otáčky motoru: 300 – 4 500 min⁻¹
- Vřeteník – výkon motoru: 100 kW
- Vřeteník – výkon motoru (pracovní cyklus S1): 105 kW
- Vřeteník – maximální točivý moment upínací desky (provozní režim S1): 33 000 Nm
- Vřeteník – charakteristické otáčky: 27 min⁻¹
- Vřeteník – průměr hlavního vřetena (přední ložiska): 300 mm
- Upínací deska (osa X) – průměr upínací desky: cca 1 950 mm
- Upínací deska (osa X) – rozsah pojezdu NC držáku nástroje: cca 650 mm
- Upínací deska (osa X) – posuvná rychlost držáku nástroje (plynule nastavitelná): 0,5 – 1 500 mm/min
- Upínací deska (osa X) – max. dosažitelná posuvná síla: 25 kN
- Pohon posuvu (osa Z) – zdvih vřeteníku na loži stroje: 800 mm
- Převodovka posuvu (osa Z) – rychlost posuvu (plynule nastavitelná pomocí servomotoru střídavého proudu): 0,5 – 200 mm/min
- Převodovka posuvu (osa Z) – rychlost rychloposuvu: 1 500 mm/min
- Převodovka posuvu (osa Z) – posuvná síla: 30 kN
- Převodovka posuvu (osa Z) – točivý moment posuvového motoru: 27 Nm
- Upínací opěrky trubek – upínací rozsah: 406 – 1 625 mm
- Upínací opěrky trubek – nosnost na jednu opěrku: 150 kN
- Upínací podpěry trubek – nastavitelná upínací síla: 10 – 200 kN
- Upínací opěrky trubek – max. rychlost nastavení centrálně pohyblivých upínacích příček: 600 mm/min
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
